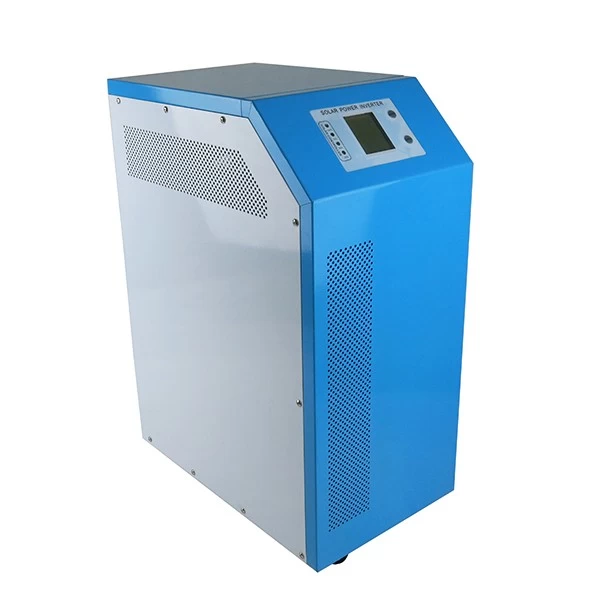

I-P-SPC China factory DC AC Power Controller 7000W
- IP-SPC omvormer heeft een hoge conversie-efficiëntie, laag energieverbruik, super laadvermogen, grote laadstroom etc. Gebruikers kunnen uitgang prioriteit instellen (AC eerste of DC eerst).
- Functie
- Acculading Ups AVR spanningsregelaar
- Sterke overbelasting capaciteit
- Laagfrequente Ontwerp
- Eerst DC / AC Eerst
- Slaapfunctie
- Charge Function
- DC naar AC Funiction
- UPS Functie
- Output golfvorm: Zuivere sinus
- Materiaal: Metaal
- Beeldscherm: LCD en LED
- controller ingebouwd: ja
- modulaire structuur: Ja
I-P-SPC Series Laag Frequentie Solar Power Inverter met ingebouwde Solar Laadregelaar 7000W
Component
1) Hoge kwaliteit lage frequentie zuivere sinus omvormer (met bijkeuken lading functie en UPS-functie)
2) Ingebouwde PWM zonne-energie laadregelaar
Toepassing
1) Off-grid zonne-energie systeem
2) Utility en zonne complementaire stroomopwekking
Functies
1) Gemakkelijk te installeren. Een zonne-systeem te configureren, gebruikers hoeven alleen maar aan te sluiten met zonne- panelen en batterijen.
2) CPU management, intelligente controle, modulair ontwerp
3) LED's LCD-display. LCD kan verschillende parameters (zoals de output spanning, frequentie weergeven, werkmodus)
4) Multifunctionele ontwerp, AVR UPS functie. Gebruikers hoeven niet te zonne, controller, lader kopen of stabilisator.
5) Externe batterij aansluiting, het is handig voor gebruikers om uit te breiden gebruik tijd en back-up power tijd
6) Met super laadvermogen en hoge belastbaarheid, deze serie van de & nbsp; omvormers kunnen niet alleen rijden weerstandslading; maar ook diverse soorten van inductieve belastingen, zoals motor, airconditioning, elektrische boormachines, TL-lamp, gaslamp. Het kan rijden bijna alle soorten belasting
7) Laag frequentie zuivere sinus circuit ontwerp, stabiele kwaliteit, gemakkelijk te onderhouden, lage failure rate en een lange levensduur (onder goede werking, kan het voor het laatst op minimaal 5 jaar)
8) Perfect bescherming: lage spanning bescherming, hoge bescherming spanning, te hoge temperatuur bescherming, bescherming tegen kortsluiting, overbelasting
9) CE / EMC / LVD / RoHS / FCC goedkeuringen
10) 2 jaar garantie, levenslange technische ondersteuning
Functie
Off-grid zonne-energie energie systeem
1. Wanneer deze is aangesloten met batterij en AC belastingen, kunnen gebruikers in te stellen naar de normale werkmodus of slaapstand.
1.1 De normale arbeidstijd modus: frequentie in het LCD-scherm is ingesteld op 01 Het maakt niet uit het is aangesloten stroomverbruikers of niet, de omvormer altijd omzetten DC naar AC. & nbsp; Het is klaar voor de stroomvoorziening van de stroomverbruikers. In deze modus, zal het LCD-scherm uitgangsspanning als blaasbalg:
1.2 Slaapstand: Frequncy in het LCD-scherm is ingesteld als 02.If de kracht van de aangesloten stroomverbruikers lager dan 5% van het nominaal vermogen van de omvormer, zal er geen output van de te omvormer. Alleen de chip van de omvormer werkt. Het stroomverbruik van de omvormer is alleen 1-6W. Het LCD-scherm toont de uitgangsspanning 0 Als de kracht van de aangesloten belastingen is meer dan 5%, dan zal de omvormer automatisch om te zetten naar gelijkstroom AC om stroom te leveren voor de belastingen binnen 5s. Het LCD-scherm toont de uitgangsspanning. Zoals hieronder getoond:
Houd er rekening mee:
1) Alleen het zonnepaneel lasten de batterij
2) Off-grid zonne-energie systeem. Het is geschikt voor gebieden die een gebrek aan nut of overvloedige zonne-energie zijn
Nut en zonne complementaire stroomopwekking
2 UPS functie & nbsp; Als de regelaar is aangesloten om de batterij en het nut, kunnen gebruikers instellen dat eerst het hulpprogramma (AC eerst) batterij standby-modus of de batterij eerst (DC eerst) utility standby-modus.
2.1.Utility eerste (AC eerst) batterij standby-modus: frequentie in het LCD-scherm is ingesteld op 01. Als nut en de accu zijn aangesloten op de omvormer, zal nut leveren bevoegdheid om de belastingen vooraf. Als nutsbedrijf is afgesneden, de batterij zal automatisch doorgaan met voeding via omvormer.
Stappen zijn als volgt:
Stap 1: Bij het hulpprogramma beschikbaar is, zal de belasting direct na spanning rijden gestabiliseerd en tegelijkertijd wordt de accu via omvormer.
Stap 2: Als nutsbedrijf is afgesneden, zal de omvormer automatisch omzetten DC naar AC naar zorgen voor ononderbroken stroomvoorziening binnen 5ms.
Stap 3: Bij het hulpprogramma weer beschikbaar is, zal de omvormer automatisch over te dragen aan nutsbedrijf stroom aan belastingen en batterijen opladen via de omvormer op de tegelijkertijd.
Zie Workflow zoals hieronder.
LCD weergegeven als blaasbalg:
Houd er rekening mee:
1) Er zijn 2 manieren om het op te laden batterij, nut en zonnepaneel
2) Dit systeem is geschikt voor isolatie systemen gebouwd in gebieden die weinig nut zijn. Of mensen kunnen gebruik maken van zonne-energie en nut tegelijkertijd.
2.2. Batterij eerste (DC eerst) utility standy-modus: frequentie in het LCD-scherm is ingesteld als 03. Als nut en batterij zijn aangesloten op de omvormer, zal de batterij te leveren aan de belastingen voorafgaand aan het nut. Wanneer de batterij capaciteit niet voldoende is, zal nut blijven automatisch leveren stroom.
Stappen zijn als volgt:
Stap 1: Wanneer de batterij beschikbaar is, zal het de stroomverbruikers via omvormer rijden.
Stap 2: Wanneer de batterij niet genoeg vermogen hebben, zal het automatisch naar nutsbedrijf stroom aan de belasting
Stap 3: Nadat de batterij volledig is opgeladen (bijvoorbeeld door zonne-of windenergie lading controller), zal het automatisch naar de accu stroom aan de ladingen via omvormer.
Zie Workflow zoals hieronder.
LCD weergegeven als blaasbalg:
Kindly Let op:
1) Er is maar een manier om het op te laden batterij: zonnepaneel
2) Dit systeem is geschikt voor gebieden waar elektriciteit is duur of ecologische gebieden waar zonne-energie volledig kan worden gebruikt om nut te redden bill.such als thuis zonne-& amp; wind systeem, straatlantaarn zonne & amp; wind systeem
Parameter
Mode |
10KVA |
||
Nominale Uitvoercapaciteit |
7000W |
||
Peak Vermogen |
14000W |
||
Batterij (DC) |
96V |
||
PWM Solar Controller |
Voltage |
96V |
|
Huidige |
50A |
||
PV Max Input Voltage |
200V |
||
Maat B x D x H (mm) |
420 * 260 * 605 |
||
Verpakking Afmetingen B x D x H (mm) |
440 * 280 * 625 |
||
Net Gewicht (kg) |
55 |
||
Bruto Gewicht (kg) |
65 |
||
Algemeen Parameter |
|||
Werken Mode (Instelling) |
1 |
Utility (AC eerste) batterij standby-modus |
|
2 |
Slaapstand, geen nut, kracht lading is meer dan 5% van nominaal uitgangsvermogen, Inverter automatisch beginnen te werken |
||
3 |
Batterij eerst (DC eerste) utility standby-modus |
||
AC Input |
Voltage |
220V ± 35% of 110V + 35% (optioneel) |
|
Frequentie |
50Hz ± 3% of 60 Hz ± 3% (optioneel) |
||
AC Output |
Voltage |
220V ± 3% of 230V ± 3 or240V ± 3% of 100V ± 3% of 110V ± 3% (optioneel) |
|
Frequentie |
50Hz of 60Hz ± 0.5 ± 0.5 (Optioneel) |
||
Utility rekenen |
AC Laadstroom |
0 ~ 15A |
|
Laad Tijd |
Afhankelijk van de batterij capaciteit en kwantiteit |
||
Batterij Bescherming |
Automatische detectie, Laden en ontladen bescherming, intelligent beheer |
||
PV Laad |
Totale stroom van PV-ingang moet minder Dan de nominale stroom van PWM zonne-controller |
||
Beeldscherm |
Beeldscherm Mode |
LCD + LED |
|
Beeldscherm Informatie |
Ingangsspanning, uitgangsspanning, output frequentie, batterij capaciteit, Load staat, Status Informatie |
||
Output Golf Type |
Zuivere sinus output, Totale harmonische Vervorming THD≤3 |
||
Overbelasting Ability |
> 120% 1 min,> 130% 10s |
||
Vermogen Consumptie |
Sleep Mode |
1 ~ 6W |
|
Normaal Mode |
1 ~ 3A |
||
Conversie Efficiency |
80% ~ 90% |
||
Transfer Tijd |
<5ms (AC naar DC / DC naar AC) |
||
Bescherming |
Overbelasting uitgang, kortsluiting, hoge spanning input, low-voltage input, oververhitting |
||
Milieu |
Temperatuur |
-10 ℃ ~ 50 ℃ |
|
Luchtvochtigheid |
10% ~ 90% |
||
Hoogte |
≤4000m |
Het bovenstaande is onze standaard parameter. Onder voorbehoud van wijzigingen zonder voorafgaande kennisgeving.
We hebben onze eigen professionele omvormer en controller R & amp; D team en we het verlenen van technische ondersteuning en OEM ODM dienst
Het bovenstaande controller informatie is ons bedrijf standaard parameter.It kan zijn veranderd naar andere PWM solar laadregelaar.
Aansluiting Diagram
Anderen
Gelieve zie de schets van het ontwerp, de technische documenten, handleidingen, product brochures, etc.Research en ontwikkelingsafdeling maakte & nbsp; 1st editie op 5 mei 2014 ..
