Régulateur solaire MPPT haute puissance et tension Ipanda 96V 192V 216V 240V 384VRégulateur solaire MPPT haute puissance et tension Ipanda 96V 192V 216V 240V 384VRégulateur solaire MPPT haute puissance et tension Ipanda 96V 192V 216V 240V 384VRégulateur solaire MPPT haute puissance et tension Ipanda 96V 192V 216V 240V 384V

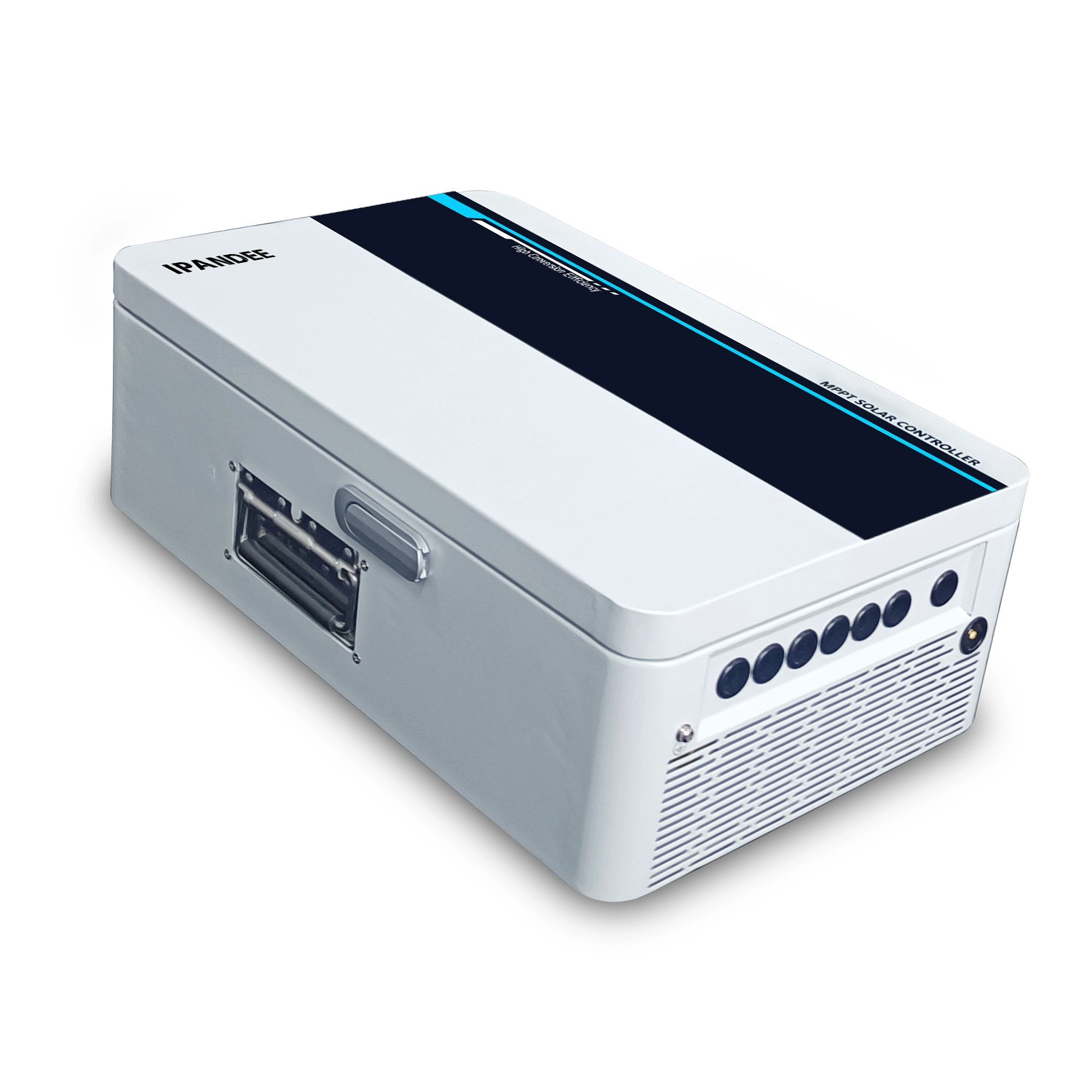

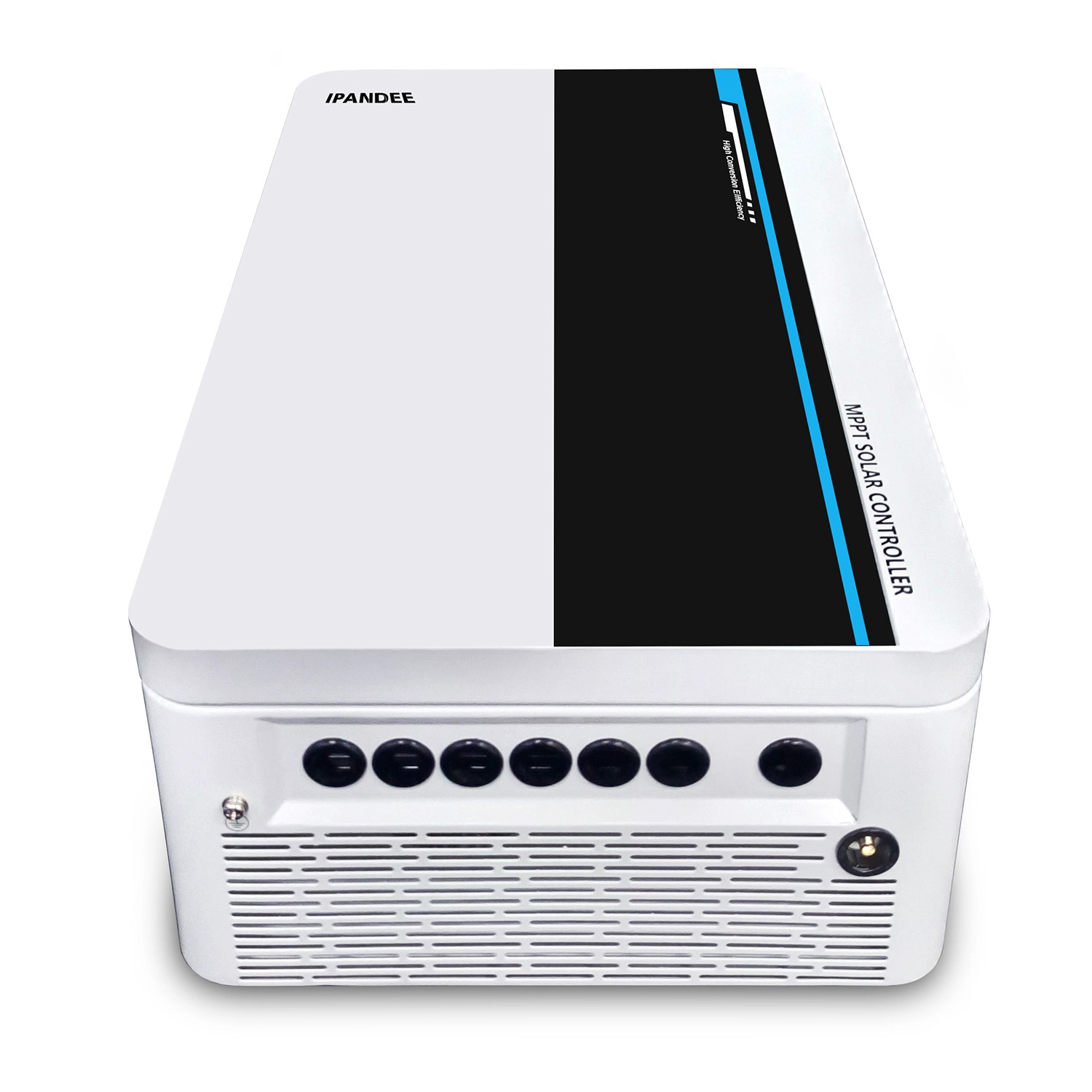

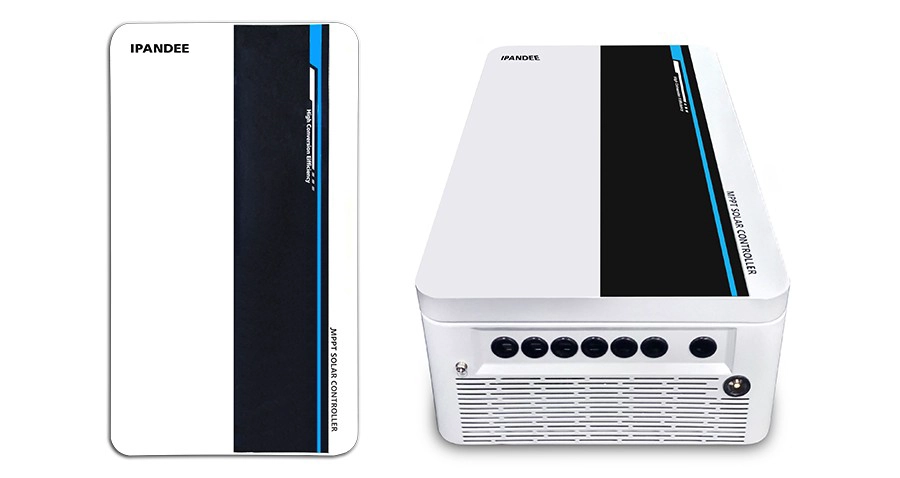

Régulateur solaire MPPT haute puissance et tension Ipanda 96V 192V 216V 240V 384V

  • Modèle : GALAXY
  • Tension du système: Reconnaissance automatique DC96V / 192V / 216V / 240V / 384V
  • Courant nominal: 50A; 60A; 70A; 80A
  • Tension PV maximale (voc): 430V / 850V
Régulateur solaire MPPT haute puissance et tension 96V 192V 216V 240V 384V


La série GALAXY est une fonction de suivi du point de puissance maximale (MPPT) avec contrôleur de charge MPPT à haut rendement , Elle présente de nombreux avantages tels qu'une large plage d'entrée PV, la tension du chargeur peut être réglée, RS485 ou RS232 (en option) et un port de communication LAN. Conception modulaire, petit volume, poids léger, efficacité de conversion élevée. C'est le produit le plus haut de gamme du marché solaire.




Modèle du produit
Modèle Système de batterie Max. Tension d'entrée PV Courant nominal
GALAXY-B96-XXA 96 V (8 * 12 V) 430 V 70A; 80A
GALAXY-B192-XXA 192 V (16 * 12 V) 430 V 50A; 60A
GALAXY-B216 (220) -XXA 216V (18 * 12V)
GALAXY-B240-XXA 240 V (20 * 12 V)
GALAXY-B384-XXA 384 V (32 * 12 V) 850V 70A; 80A


Fonctionnalité
1.Il a un algorithme MPPT efficace, une efficacité MPPT ≥99,5% , et une efficacité du convertisseur jusqu'à 98%.
Mode 2.Charge: trois étapes (courant constant, tension constante, charge flottante), il prolonge la durée de vie des batteries.
3. quatre types de sélection de mode de charge: ON / OFF, contrôle de tension PV, contrôle Dual Time, contrôle PV + temps.
4.Trois types de paramètres de batterie au plomb-acide couramment utilisés (Seal \ Gel \ Flooded) peuvent être sélectionnés par l'utilisateur, et l'utilisateur peut également personnaliser les paramètres pour d'autres charges de batterie.
5.Il a une fonction de charge de limitation de courant. Lorsque la puissance du PV est trop grande, le contrôleur maintient automatiquement la puissance de charge et le courant de charge ne dépassera pas la valeur nominale.
6.Support multi-machine parallèle pour réaliser la mise à niveau de la puissance du système.
7.Fonction d'affichage LCD haute définition pour vérifier les données de fonctionnement et l'état de fonctionnement de l'appareil, peut également prendre en charge la modification du paramètre d'affichage du contrôleur.
Communication 8.RS485, nous pouvons offrir un protocole de communication à la gestion intégrée et au développement secondaire de l'utilisateur pratique.
9.Supporte la surveillance du logiciel PC et le module WiFi pour réaliser la surveillance du cloud APP.
10.CE, RoHS, FCC certifications approuvées, nous pouvons aider les clients à passer diverses certifications.
11,2 ans de garantie et 2 à 10 ans de service de garantie prolongée peuvent également être fournis.


Informations sur l'écran LCD

Page d'accueil


Remarque: 1) Les informations ci-dessus sont un échantillon de GALAXY à un moment donné, le paramètre affiché sera modifié à différents stades. Tels que l'état de travail, le courant de charge, le mode de charge, la puissance de charge, etc. En mode défaut, il affichera les informations de défaut.

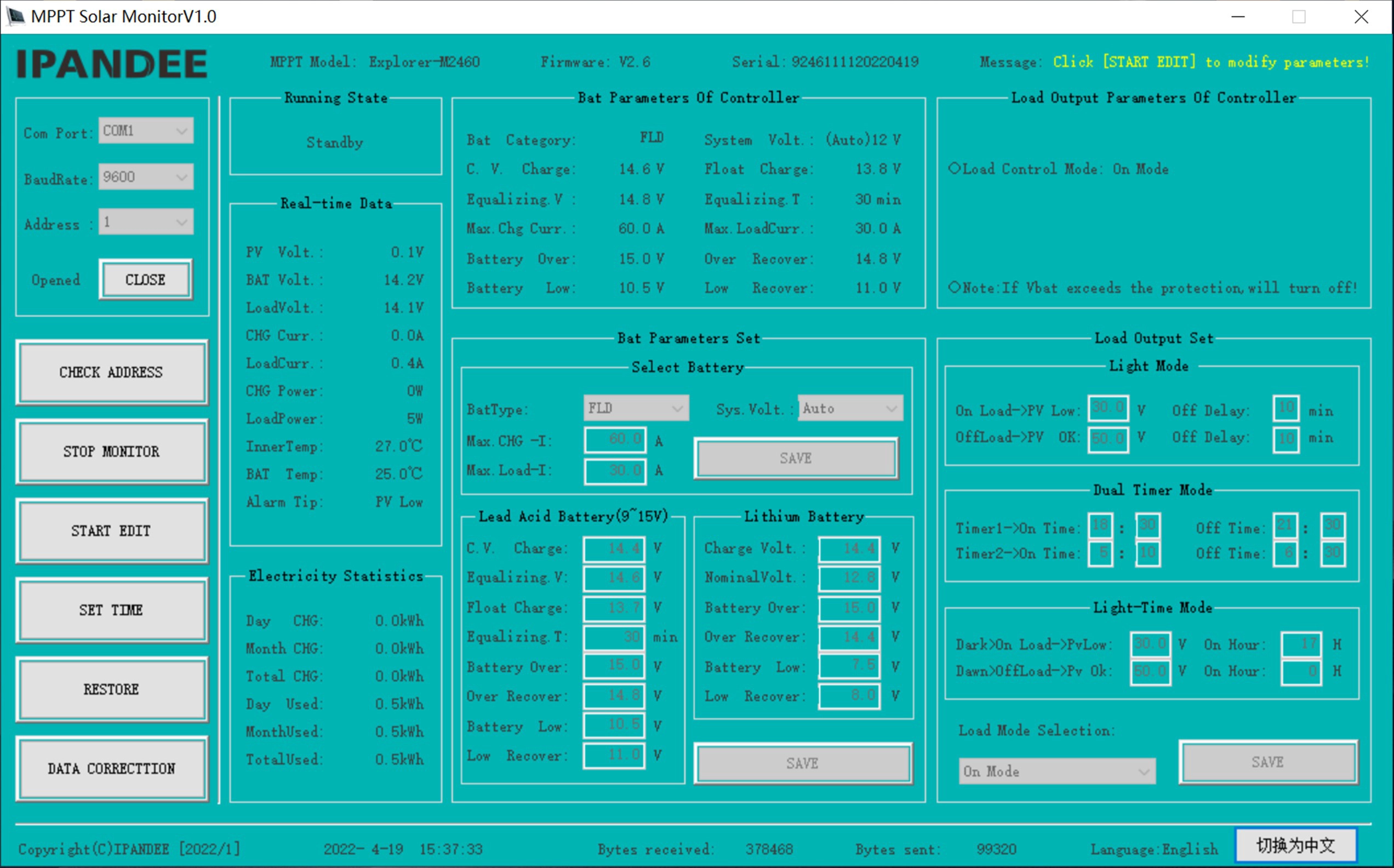

Logiciel PC, logiciel de surveillance, affichage et réglage du paramètre


Logiciel PC

Afficher l'état de charge et de décharge, la tension PV, la tension de charge, le courant de charge, etc.


paramètre

GALAXIE Séries B96 B192 \ B216 (220) \ B240
Modèle de puissance 70A 80A 100A 50A 60A 70A 80A 100A
Catégorie de produit Propriétés du contrôleur MPPT (suivi du point de puissance maximum)
Efficacité MPPT ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98%
Tension du système DC96V DC192V \ DC216V (DC220V) \ DC240V
Gamme de Videntification DC72V ~ DC128V DC144V ~ DC256V \ DC162V ~ DC288V \ DC180V ~ DC320V
Méthode de dissipation thermique Refroidissement intelligent du ventilateur
Caractéristiques d'entrée Circuit ouvert Vmax-pv DC430V DC430V DC430V DC660V DC660V DC660V
Charge de démarrage Vstart-pv Vbat + 20 V Vbat + 20 V Vbat + 20 V Vbat + 20 V Vbat + 20 V Vbat + 20 V Vbat + 20 V Vbat + 20 V
Faible protection Vlow-pv Vbat + 10 V Vbat + 10 V Vbat + 10 V Vbat + 10 V Vbat + 10 V Vbat + 10 V Vbat + 10 V Vbat + 10 V
Sur-protection Vover-pv DC430V DC430V DC430V DC430V DC430V DC660V DC660V DC660V
Puissance PV nominale 7280 W 8320W 10400 10400W \ 12480W \ 14560W \ 16640W \ 20800W \
11700W \ 14040W \ 16380W \ 18720W \ 23400W \
13000 W 15600 W 18200 W 20800 W 26000 W
Caractéristiques de charge Types de batterie sélectionnables Plomb acide scellé, batterie au gel, inondée (d'autres types de batteries peuvent également être définis) - Batterie au gel par défaut
Courant nominal de charge 70A 80A 100A 50A 60A 70A 80A 100A
Méthode de charge 3 étapes: courant constant (charge rapide) - charge flottante à tension constante
Caractéristiques de CHARGE Tension de charge Identique à la tension de la batterie Identique à la tension de la batterie - - -
Courant nominal de charge 70A 80A 100A 50A 60A - - -
Mode de contrôle de charge Mode marche / arrêt, mode de contrôle de la tension PV, mode de contrôle double heure, mode de contrôle PV + temps - - -
Affichage et communication Mode d'affichage LCD128 * 64 points / affichage rétroéclairé
Mode de communication Port RJ45 à 8 broches / RS485 / surveillance du logiciel PC de soutien / module WiFi de soutien pour réaliser la surveillance du cloud APP
Autres paramètres Fonction de protection Protection d'entrée-sortie sur \ sous-tension, prévention de la protection inverse de connexion, etc.
Température de fonctionnement -20 ℃ ~ + 50 ℃
Température de stockage -40 ℃ ~ + 75 ℃
IP (protection d'entrée) IP21
Poids net / kg) 14,7 kg 14,7 kg 18,8 kg
Poids brut (kg) 16,6 kg 16,6 kg 20,6 kg
Taille du produit (mm) 371 * 500 * 187 371 * 500 * 187 391 * 500 * 227
Taille d'emballage (mm) 590 * 420 * 270 590 * 420 * 270 590 * 440 * 320

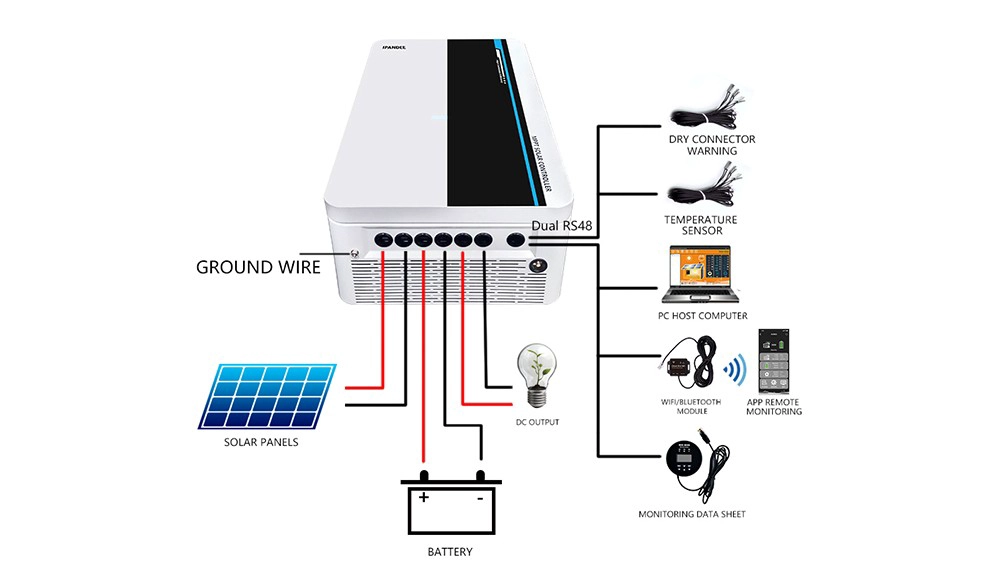

Schéma de connexion du système

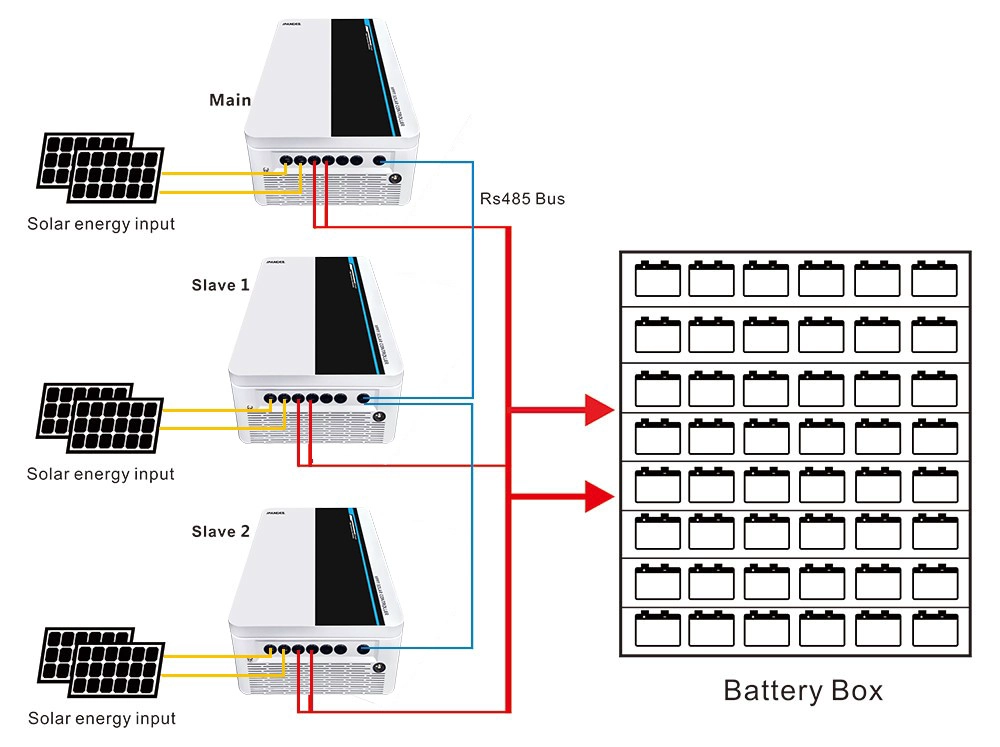

Schéma de connexion parallèle

Remarque: ci-dessus sont les paramètres standard de l'entreprise, toute modification veuillez consulter notre site officiel.
