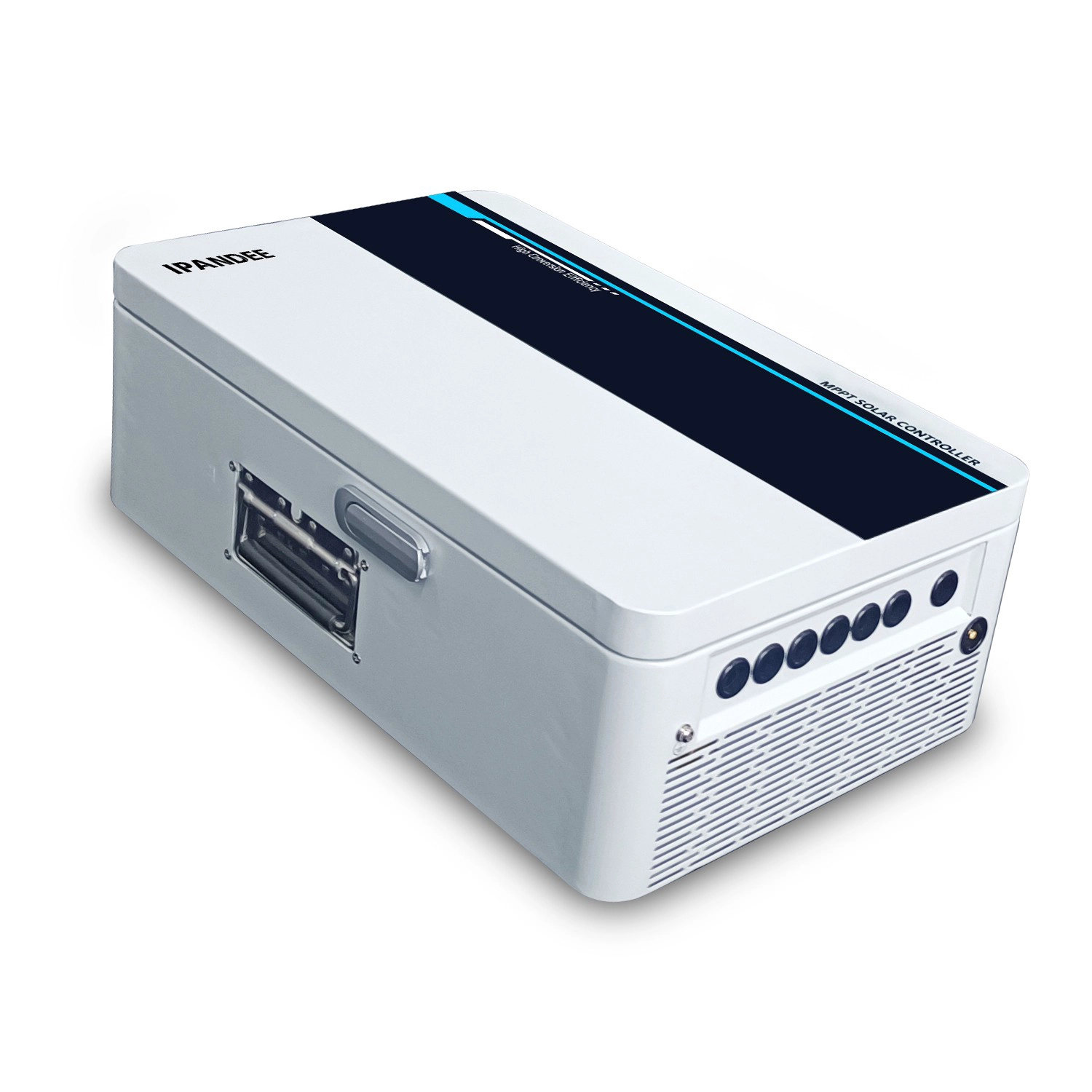

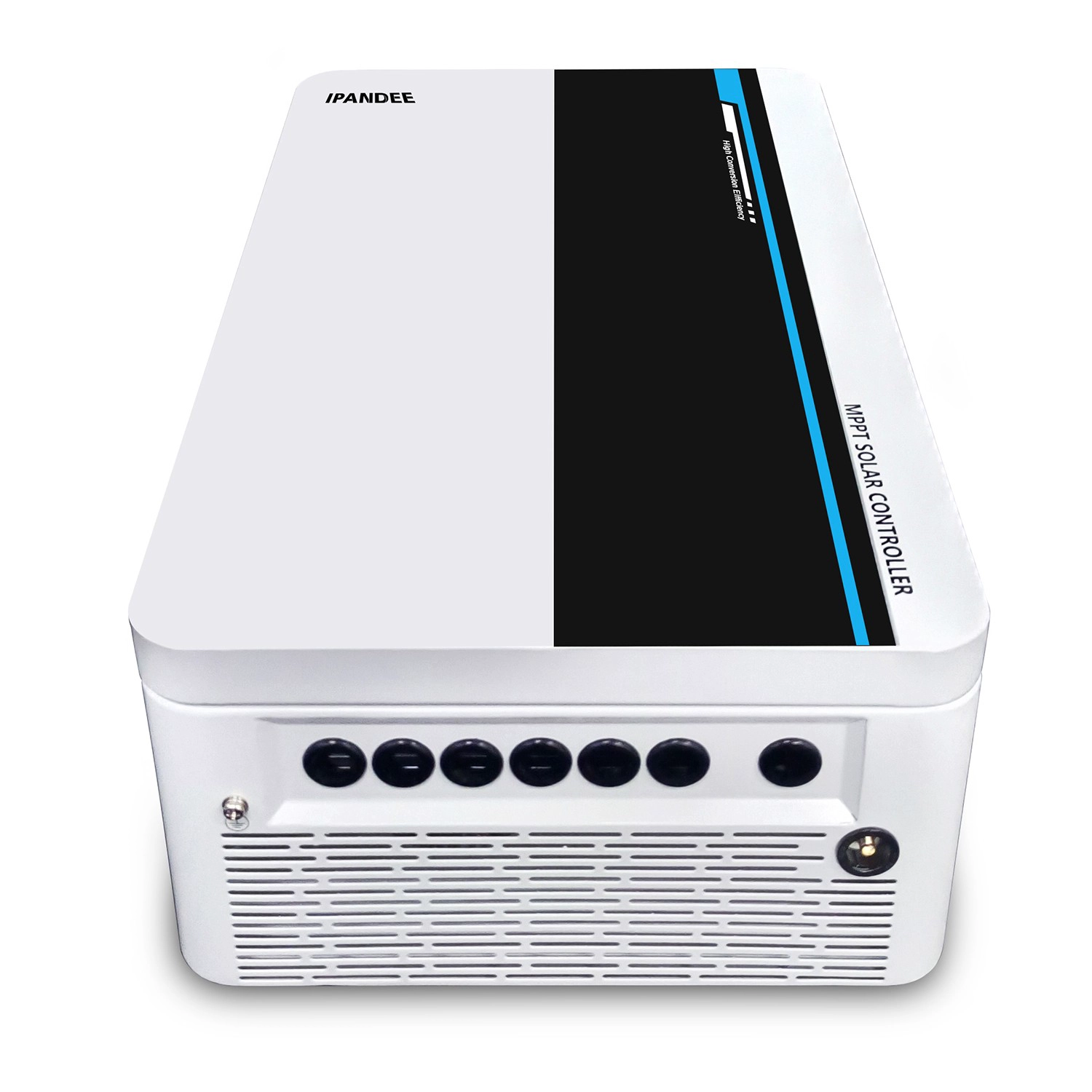

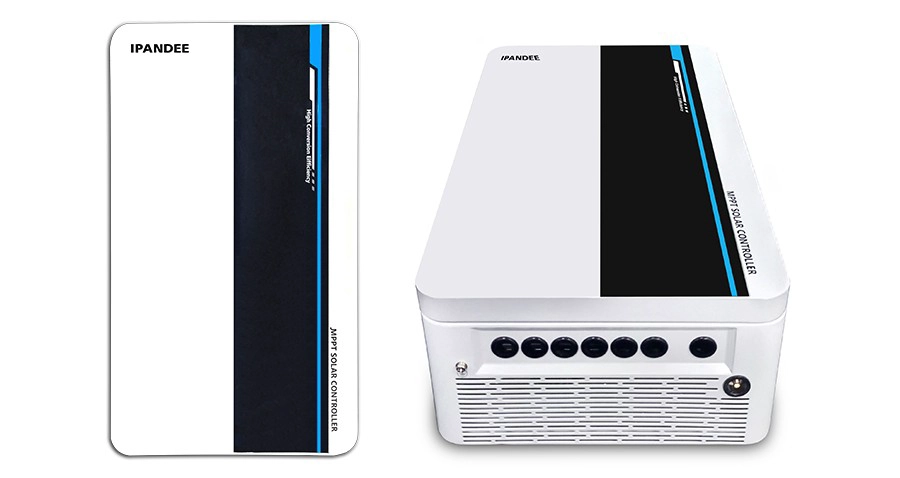

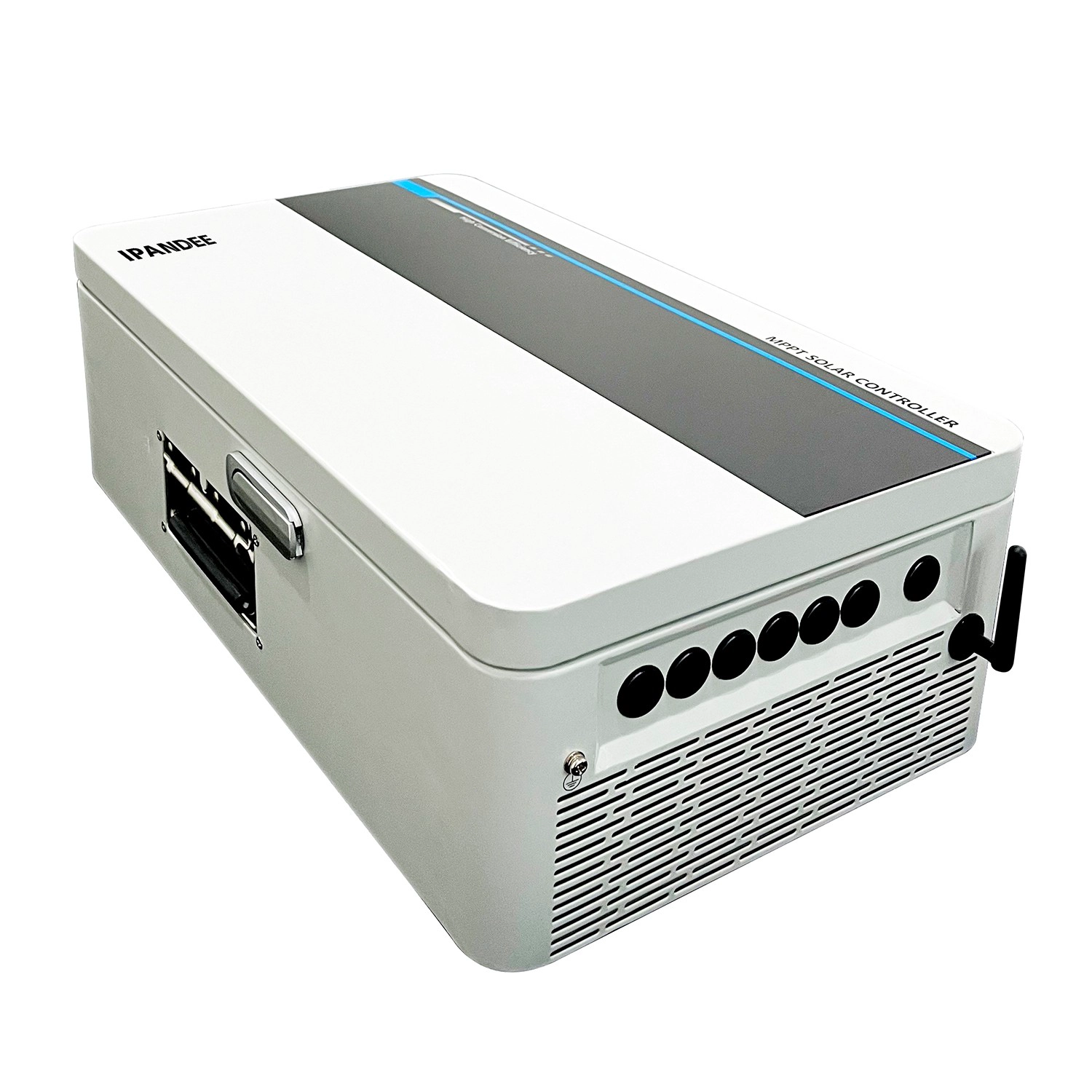

Régulateur solaire I-Panda haute puissance et tension 96V 192V 216V 240V 384V 60A-100A MPPT
- Modèle : GALAXY
- Tension du système: Reconnaissance automatique DC96V / 192V / 216V / 240V / 384V
- Courant nominal: 50A; 60A; 70A; 80A
- Tension PV maximale (voc): 430V / 850V

La série GALAXY est une fonction MPPT (Maximum Power Point Tracking) avec contrôleur de charge MPPT haute efficacité. Conception modulaire, petit volume, poids léger, efficacité de conversion élevée. C'est le produit le plus haut de gamme du marché solaire.


Modèle du produit
Modèle | Système de batterie | Max. Tension d'entrée PV | Courant nominal |
GALAXY-B96-XXA | 96V (8 * 12V) | 430V | 70A; 80A |
GALAXY-B192-XXA | 192V (16 * 12V) | 430V | 50A; 60A |
GALAXY-B216 (220 -XXA | 216V (18 * 12V) | ||
GALAXY-B240-XXA | 240V (20 * 12V) | ||
GALAXY-B384-XXA | 384V (32 * 12V) | 850V | 70A; 80A |
Fonctionnalité
1.Il a un algorithme MPPT efficace, une efficacité MPPT ≥ 99,5% et une efficacité de conversion allant jusqu'à 98%.
Mode 2.Charge: trois étapes (courant constant, tension constante, charge flottante), il prolonge la durée de vie des batteries.
3. Quatre types de sélection du mode de charge: ON / OFF, contrôle de la tension PV, contrôle Dual Time, contrôle PV + Time.
4.Trois types de paramètres de paramètres de batterie plomb-acide couramment utilisés (Joint \ Gel \ Inondé) peuvent être sélectionnés par l'utilisateur. Ils peuvent également personnaliser les paramètres pour une autre charge de la batterie.
5.Il a une fonction de charge limitant le courant. Lorsque la puissance de PV est trop importante, le contrôleur conserve automatiquement la puissance de charge et le courant de charge ne dépassera pas la valeur nominale.
6.Support multi-machine parallèle pour réaliser la mise à niveau de la puissance du système.
La fonction d'affichage d'affichage à cristaux liquides de la définition 7.High pour vérifier les données courantes et l'état de fonctionnement du dispositif, peut également supporter la modification du paramètre d'affichage du contrôleur.
8.RS485, nous pouvons offrir un protocole de communication pour faciliter la gestion intégrée de l’utilisateur et le développement secondaire.
Logiciel de surveillance 9.Support et module WiFi pour réaliser la surveillance en nuage APP.
10.CE, RoHS, certifications FCC approuvées, nous pouvons aider les clients à passer diverses certifications.
11,3 ans de garantie et 3 ~ 10 ans de service de garantie prolongée peuvent également être fournis.
Informations sur l'écran LCD
Page d'accueil
Remarque: 1) Les informations ci-dessus sont un échantillon de GALAXY à un moment donné, le paramètre affiché sera modifié à un stade différent. Tels que l'état de travail, le courant de charge, le mode de charge, la puissance de charge, etc. En mode défaut, les informations relatives au défaut sont affichées.

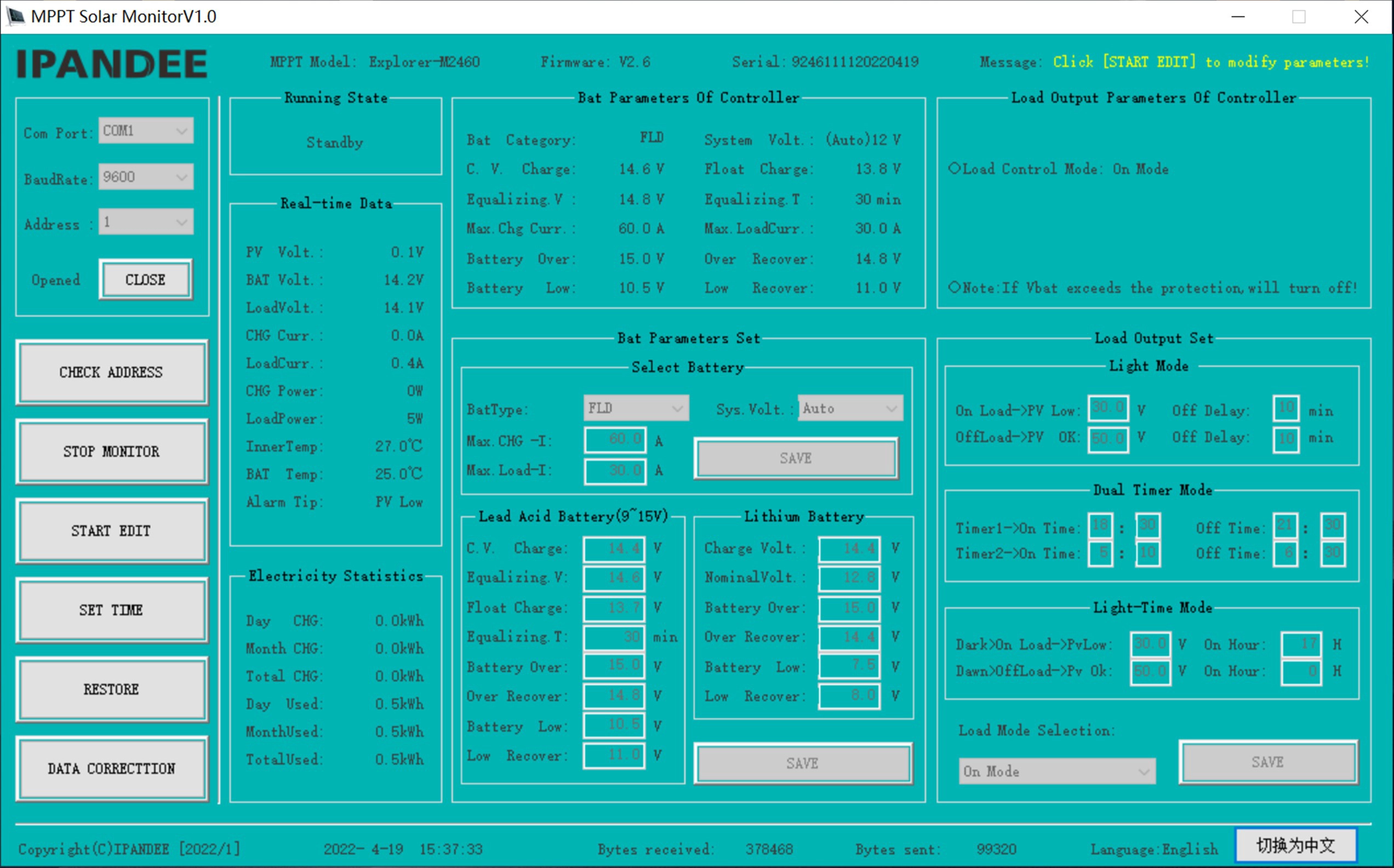

Logiciel PC, logiciel de surveillance, affichage et paramétrage
Logiciel PC
Affiche l'état de charge et de décharge, la tension PV, la tension de charge, le courant de charge, etc. Le paramètre associé peut être défini.
paramètre
GALAXIE
Séries
B96
B192 \ B216 (220 \ B240
Modèle de puissance
70A
80A
100A
50A
60A
70A
80A
100A
Catégorie de produit
Propriétés du contrôleur
MPPT (suivi du point de puissance maximale)
Efficacité MPPT
≥98%
≥98%
≥98%
≥98%
≥98%
≥98%
≥98%
≥98%
Tension du système
DC96V
DC192V \ DC216V (DC220V) \ DC240V
Gamme de videntification
DC72V ~ DC128V
DC144V ~ DC256V \ DC162V ~ DC288V \ DC180V ~ DC320V
Méthode de dissipation de chaleur
Refroidissement intelligent du ventilateur
Caractéristiques d'entrée
Circuit ouvert Vmax-pv
DC430V
DC430V
DC430V
DC660V
DC660V
DC660V
Démarrer la charge Vstart-pv
Vbat + 20V
Vbat + 20V
Vbat + 20V
Vbat + 20V
Vbat + 20V
Vbat + 20V
Vbat + 20V
Vbat + 20V
Basse protection Vlow-pv
Vbat + 10V
Vbat + 10V
Vbat + 10V
Vbat + 10V
Vbat + 10V
Vbat + 10V
Vbat + 10V
Vbat + 10V
Plus de protection Vover-pv
DC430V
DC430V
DC430V
DC430V
DC430V
DC660V
DC660V
DC660V
Puissance PV nominale
7280W
8320W
10400
10400W \
12480W \
14560W \
16640W \
20800W \
11700W \
14040W \
16380W \
18720W \
23400W \
13000W
15600W
18200W
20800W
26000W
Caractéristiques de charge
Types de batterie sélectionnables
Plomb acide scellé, batterie gel, noyé (vous pouvez également définir d'autres types de batteries) - Batterie gel standard
Courant nominal de charge
70A
80A
100A
50A
60A
70A
80A
100A
Méthode de charge
3 étapes: courant constant (charge rapide) -tension constante-charge flottante
CHARGE Caractéristiques
Tension de charge
Le même que la tension de la batterie
Le même que la tension de la batterie
-
-
-
Courant nominal de charge
70A
80A
100A
50A
60A
-
-
-
Mode de contrôle de charge
Mode On \ Off, mode de contrôle de la tension PV, mode de contrôle à deux heures, mode de contrôle PV + Time
-
-
-
Affichage & la communication
Mode d'affichage
LCD128 * 64 points / affichage rétro-éclairé
Mode de communication
Port RJ45 à 8 broches / RS485 / support Logiciel de surveillance pour logiciel / support Module WiFi pour réaliser la surveillance en nuage APP
Autres paramètres
Fonction de protection
Protection entrée / sortie sur \ tension insuffisante, prévention de la protection de connexion inverse, etc.
Température de fonctionnement
-20 ℃ ~ + 50
Température de stockage
-40 ℃ ~ + 75
IP (protection d'entrée)
IP21
Poids net / kg)
14,7 kg
14,7 kg
18,8 kg
Poids brut (kg)
16,6 kg
16,6 kg
20,6 kg
Taille du produit (mm)
371 * 500 * 187
371 * 500 * 187
391 * 500 * 227
Taille d'emballage (mm)
590 * 420 * 270
590 * 420 * 270
590 * 440 * 320

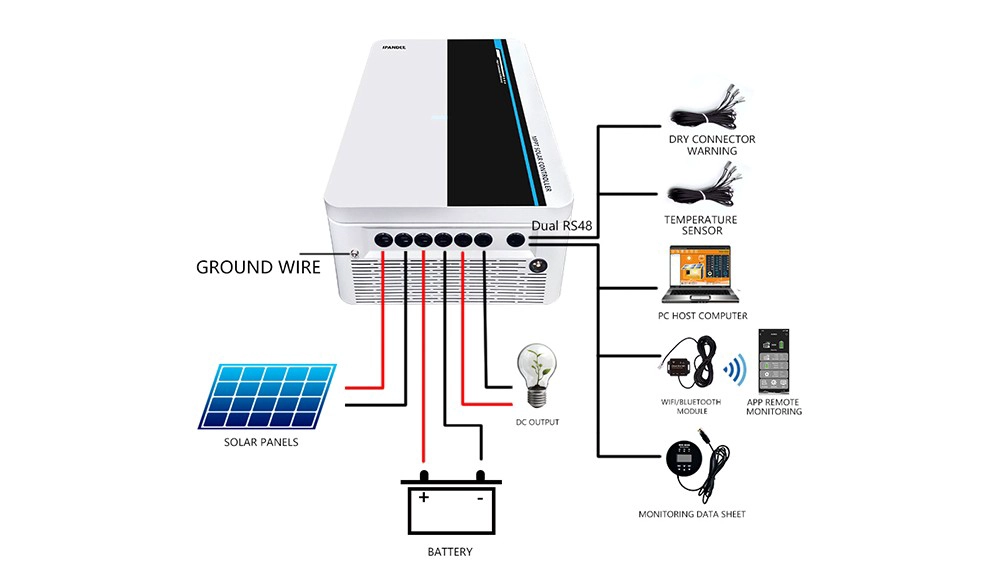

Schéma de connexion du système

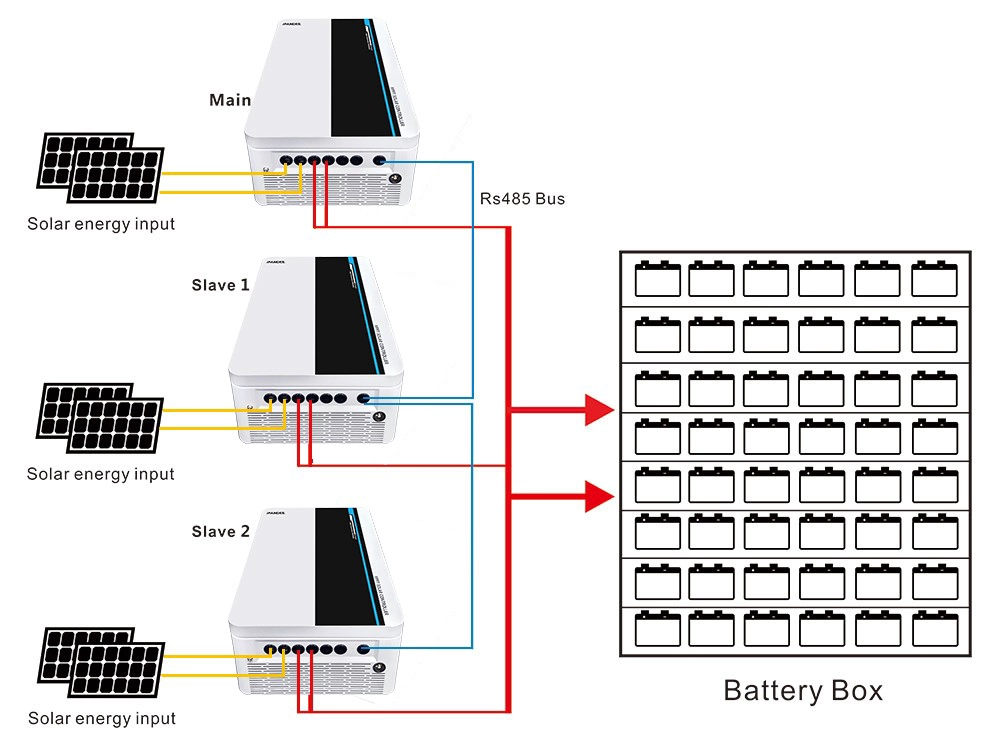

Schéma de connexion parallèle
Remarque: Ci-dessus, les paramètres standard de la société. Toute modification, veuillez consulter notre site web officiel.
