Casa > Produtos > Série de alta potência GALAXY > I-Panda Controlador solar MPPT.....

Produtos

I-Panda Controlador solar MPPT de alta potência e alta voltagem 96 V 192 V 216 V 240 V 384 VI-Panda Controlador solar MPPT de alta potência e alta voltagem 96 V 192 V 216 V 240 V 384 VI-Panda Controlador solar MPPT de alta potência e alta voltagem 96 V 192 V 216 V 240 V 384 VI-Panda Controlador solar MPPT de alta potência e alta voltagem 96 V 192 V 216 V 240 V 384 V

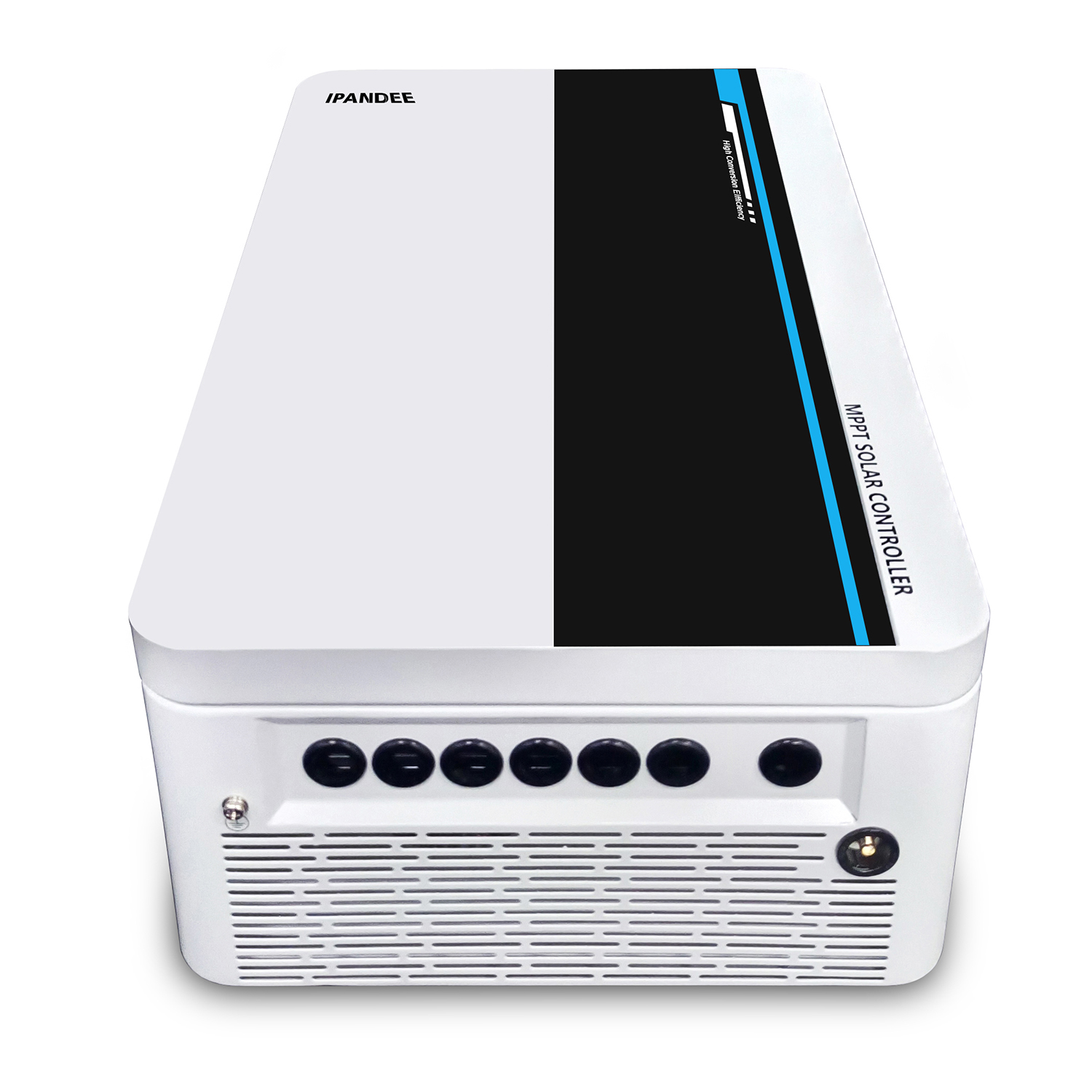

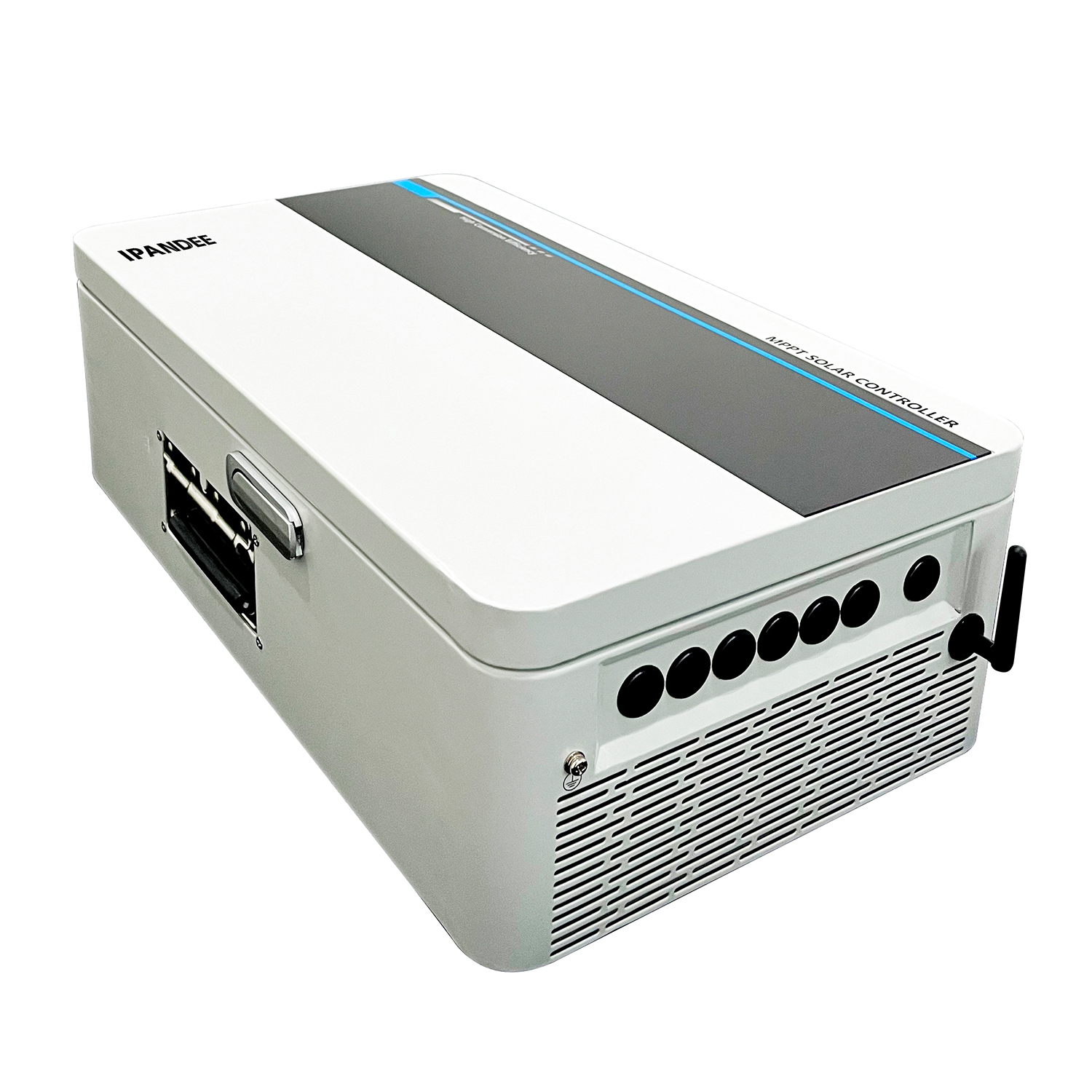

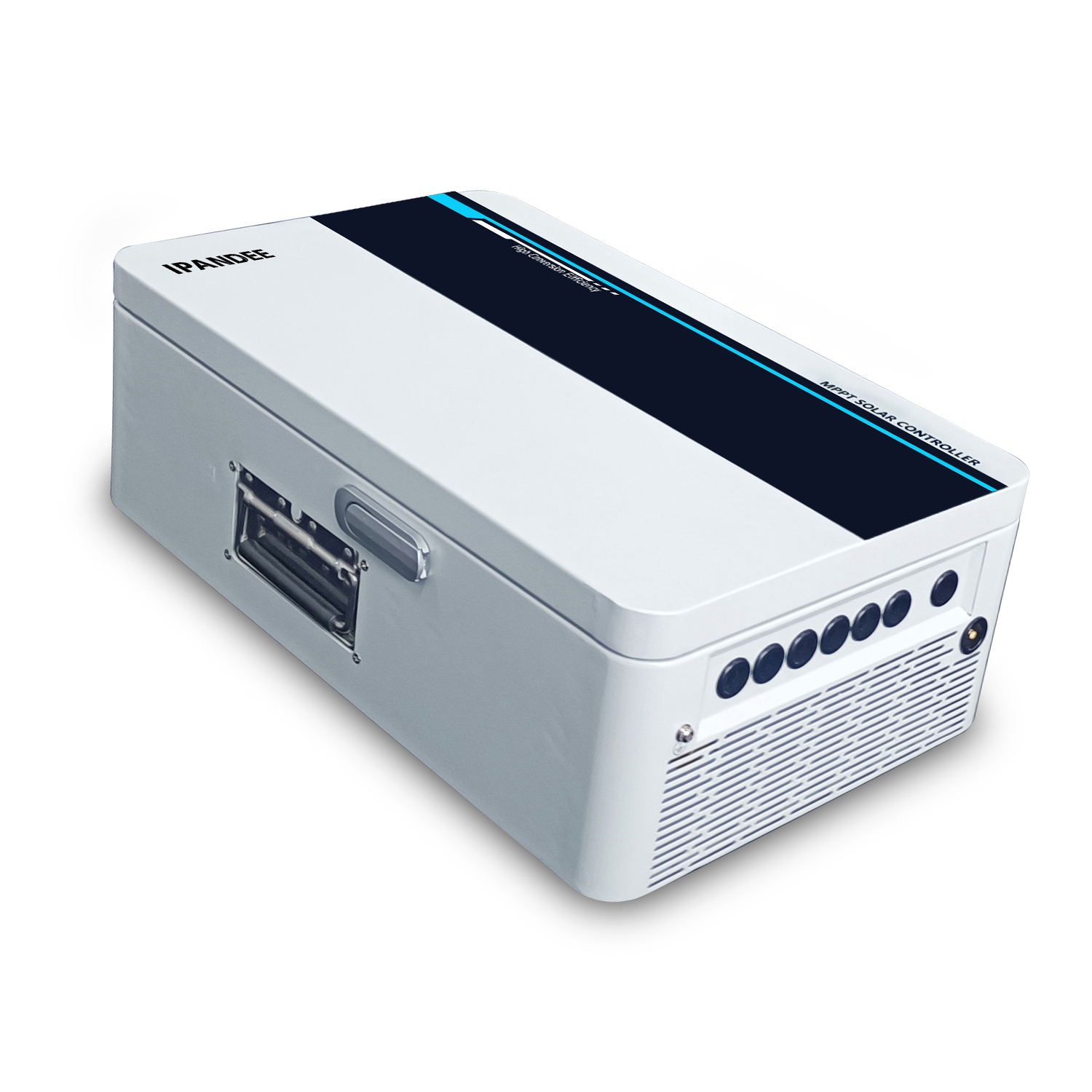

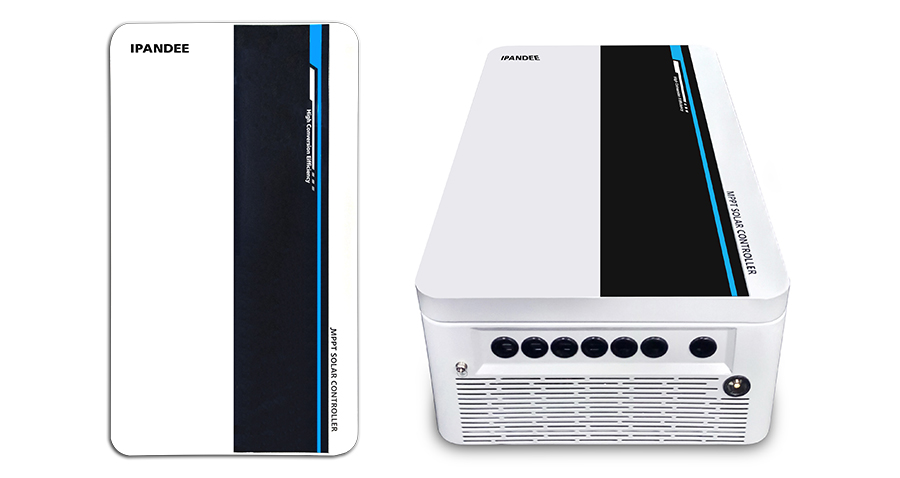

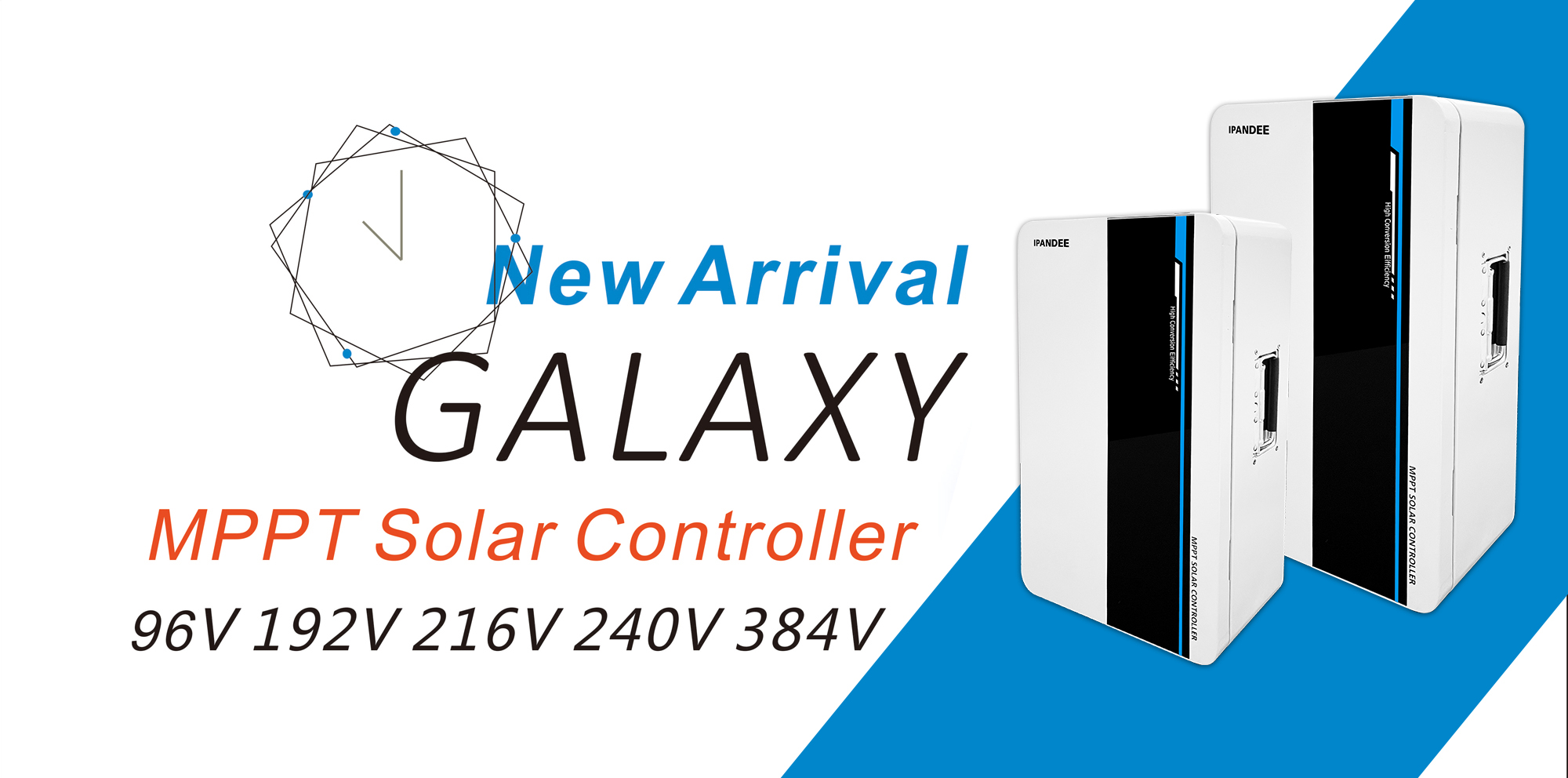

I-Panda Controlador solar MPPT de alta potência e alta voltagem 96 V 192 V 216 V 240 V 384 V

  • Modelo: GALAXY
  • Tensão do sistema: DC96V / 192V / 216V / 240V / 384V Reconhecimento automático
  • Corrente nominal: 50A; 60A; 70A; 80A
  • Tensão PV máxima (voc): 430V / 850V
Controlador solar MPPT de alta potência e tensão 96 V 192 V 216 V 240 V 384 V


A série GALAXY é uma função de rastreamento de Ponto de Potência Máxima (MPPT) com controlador de carga MPPT de alta eficiência , Tem muitas vantagens, como ampla gama de entrada PV, tensão do carregador pode ser definida, RS485 ou RS232 (opcional) e porta de comunicação LAN. Design modular, pequeno volume, peso leve, alta eficiência de conversão. É o produto mais sofisticado do mercado solar.




Modelo de Produto
Modelo Sistema de bateria Máx. Tensão de entrada fotovoltaica Corrente nominal
GALAXY-B96-XXA 96V (8 * 12V) 430V 70A; 80A
GALAXY-B192-XXA 192V (16 * 12V) 430V 50A; 60A
GALAXY-B216 (220) -XXA 216 V (18 * 12 V)
GALAXY-B240-XXA 240 V (20 * 12 V)
GALAXY-B384-XXA 384 V (32 * 12 V) 850V 70A; 80A


Característica
1. Tem um algoritmo MPPT eficiente, eficiência MPPT ≥99,5% e eficiência do conversor de até 98%.
2. Modo de carga: três estágios (corrente constante, tensão constante, carga flutuante), prolonga a vida útil das baterias.
3. Quatro tipos de seleção de modo de carga: ON / OFF, controle de tensão PV, controle Dual Time, PV + Time control.
4. Três tipos de configurações de parâmetro de bateria de chumbo-ácido comumente usadas (Seal \ Gel \ Flooded) podem ser selecionadas pelo usuário, e o usuário também pode personalizar os parâmetros para outro carregamento de bateria.
5. Tem uma função de limitação de carga de corrente. Quando a potência de PV é muito grande, o controlador mantém automaticamente a potência de carga e a corrente de carga não excederá o valor nominal.
6.Suporte multi-máquina paralelo para realizar a atualização de energia do sistema.
7. Função de exibição de LCD de alta definição para verificar os dados de funcionamento do dispositivo e o status de trabalho, também pode suportar a modificação do parâmetro de exibição do controlador.
8. Comunicação RS485, podemos oferecer protocolo de comunicação para conveniente gerenciamento integrado do usuário e desenvolvimento secundário.
9.Suporte para monitoramento de software de PC e módulo WiFi para realizar o monitoramento de nuvem APP.
10. CE, RoHS, certificações FCC aprovadas, podemos ajudar os clientes a passar por várias certificações.
11,2 anos de garantia e serviço de garantia estendida de 2 ~ 10 anos também podem ser fornecidos.


Informações do display LCD

Página principal


Observação: 1) As informações acima são uma amostra do GALAXY em algum ponto, o parâmetro exibido será alterado em diferentes estágios. Como estado de trabalho, corrente de carga, modo de carga, potência de carga, etc. No modo de falha, ele exibirá as informações de falha.

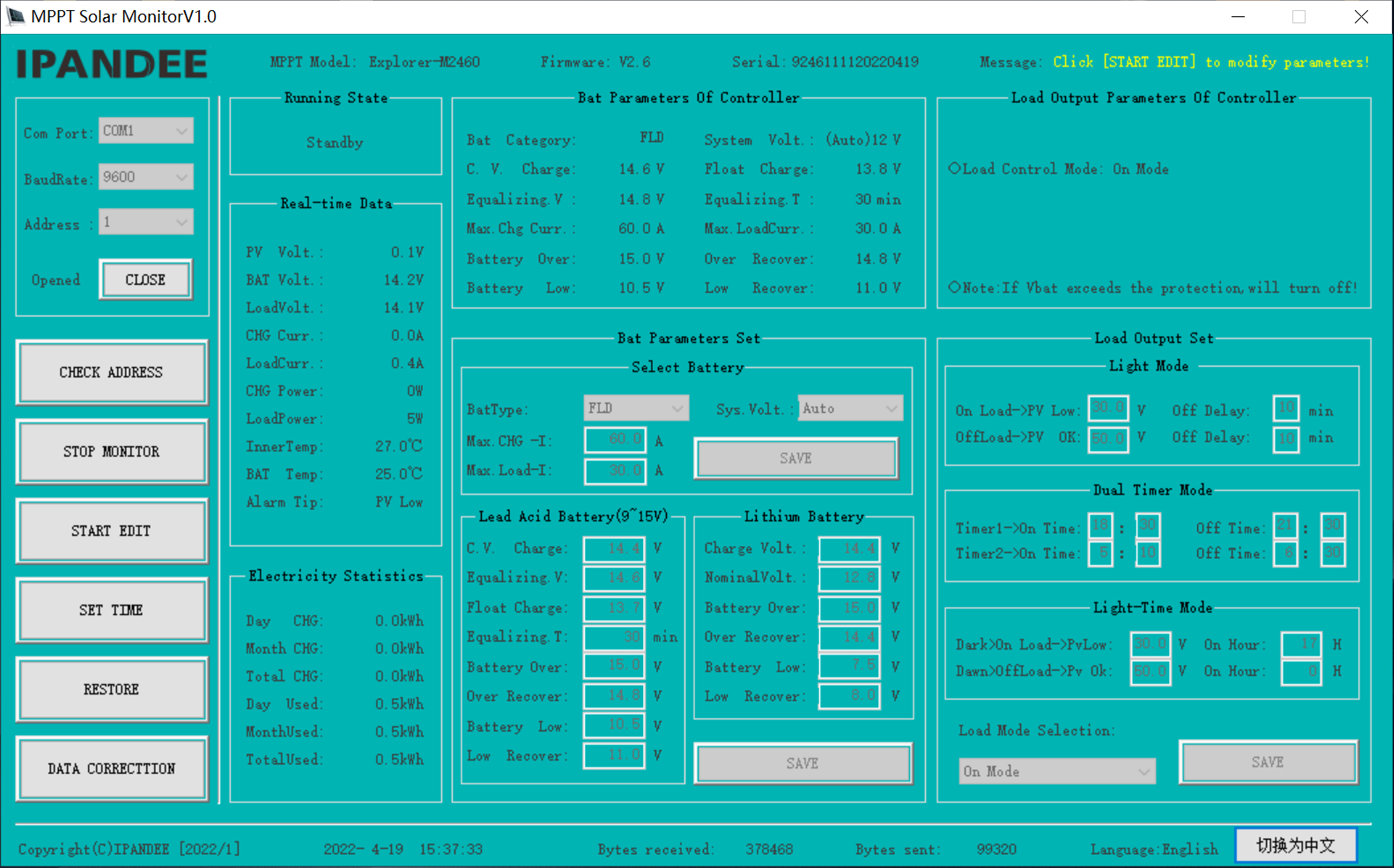

Software para PC, software de monitoramento, exibir e definir o parâmetro


Software para PC

Exibir o status de carga e descarga, tensão fotovoltaica, tensão de carga, corrente de carga, etc. E o parâmetro relacionado pode ser definido.


parâmetro

GALÁXIA Series B96 B192 \ B216 (220) \ B240
Modelo de poder 70A 80A 100A 50A 60A 70A 80A 100A
Categoria de Produto Propriedades do controlador MPPT (rastreamento de ponto de potência máxima)
Eficiência MPPT ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98%
Tensão do sistema DC96V DC192V \ DC216V (DC220V) \ DC240V
Faixa de Videntificação DC72V ~ DC128V DC144V ~ DC256V \ DC162V ~ DC288V \ DC180V ~ DC320V
Método de dissipação de calor Ventilador de refrigeração inteligente
Características de entrada Circuito aberto Vmax-pv DC430V DC430V DC430V DC660V DC660V DC660V
Iniciar carga Vstart-pv Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V
Vlow-pv de baixa proteção Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V
Sobre proteção Vover-pv DC430V DC430V DC430V DC430V DC430V DC660V DC660V DC660V
Potência fotovoltaica nominal 7280W 8320W 10400 10400W \ 12480W \ 14560W \ 16640W \ 20800W \
11700W \ 14040W \ 16380W \ 18720W \ 23400W \
13000W 15600W 18200W 20800W 26000W
Características de carga Tipos de bateria selecionáveis Chumbo ácido selado, bateria de gel, inundada (outros tipos de baterias também podem ser definidos) - bateria de gel padrão
Corrente nominal de carga 70A 80A 100A 50A 60A 70A 80A 100A
Método de Carregamento 3 estágios: corrente constante (carga rápida) - carga flutuante de tensão constante
CARACTERÍSTICAS DE CARGA Tensão de carga O mesmo que a tensão da bateria O mesmo que a tensão da bateria - - -
Corrente nominal de carga 70A 80A 100A 50A 60A - - -
Modo de controle de carga Modo On \ Off, modo de controle de tensão PV, modo de controle Dual-time, modo de controle PV + Time - - -
Display e comunicação Modo de exibição LCD128 * 64 pontos / display com luz de fundo
Modo de comunicação Porta RJ45 de 8 pinos / RS485 / suporte para monitoramento de software de PC / suporte para módulo WiFi para realizar monitoramento de nuvem APP
Outros Parâmetros Função de proteção Proteção de entrada-saída sobre \ subtensão, Prevenção de proteção reversa de conexão etc.
Temperatura de operação -20 ℃ ~ + 50 ℃
Temperatura de armazenamento -40 ℃ ~ + 75 ℃
IP (proteção de entrada) IP21
Peso líquido (kg) 14,7 kg 14,7 kg 18,8 kg
Peso bruto (kg) 16,6 kg 16,6 kg 20,6 kg
Tamanho do produto (mm) 371 * 500 * 187 371 * 500 * 187 391 * 500 * 227
Tamanho da embalagem (mm) 590 * 420 * 270 590 * 420 * 270 590 * 440 * 320

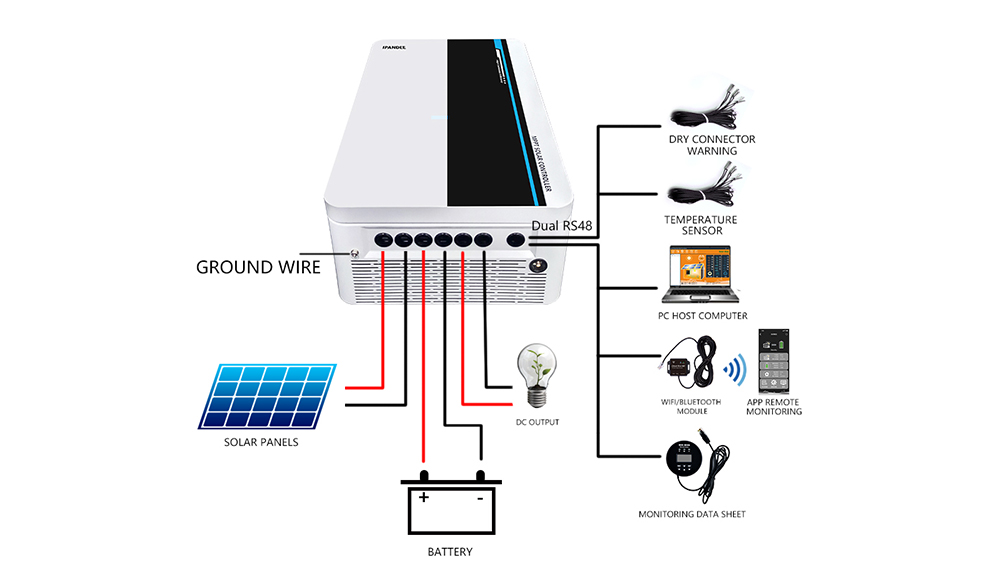

Diagrama de conexão do sistema

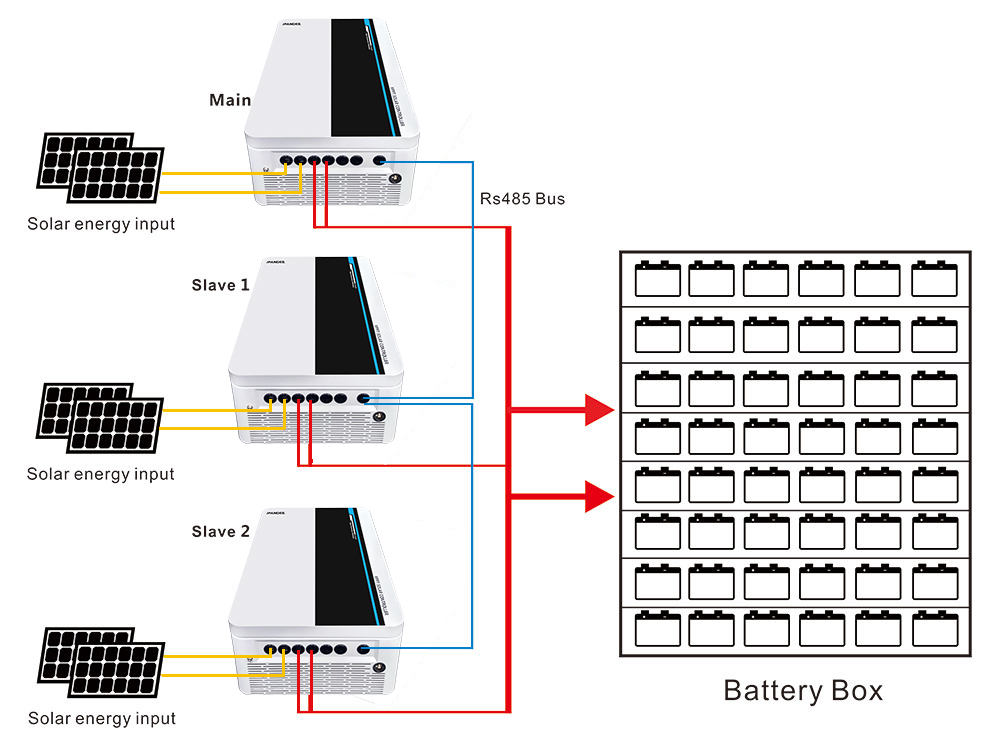

Diagrama de conexão paralela

Observação: Acima estão os parâmetros padrão da empresa, qualquer modificação, por favor, verifique nosso site oficial.
