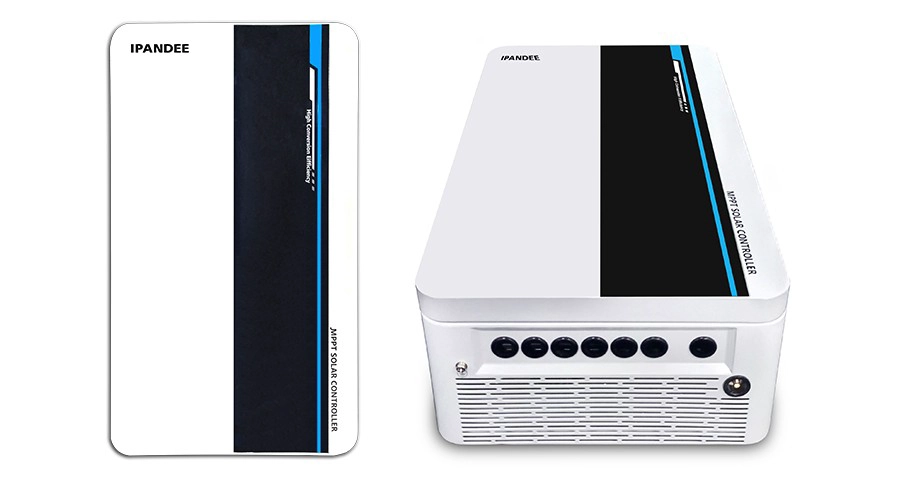

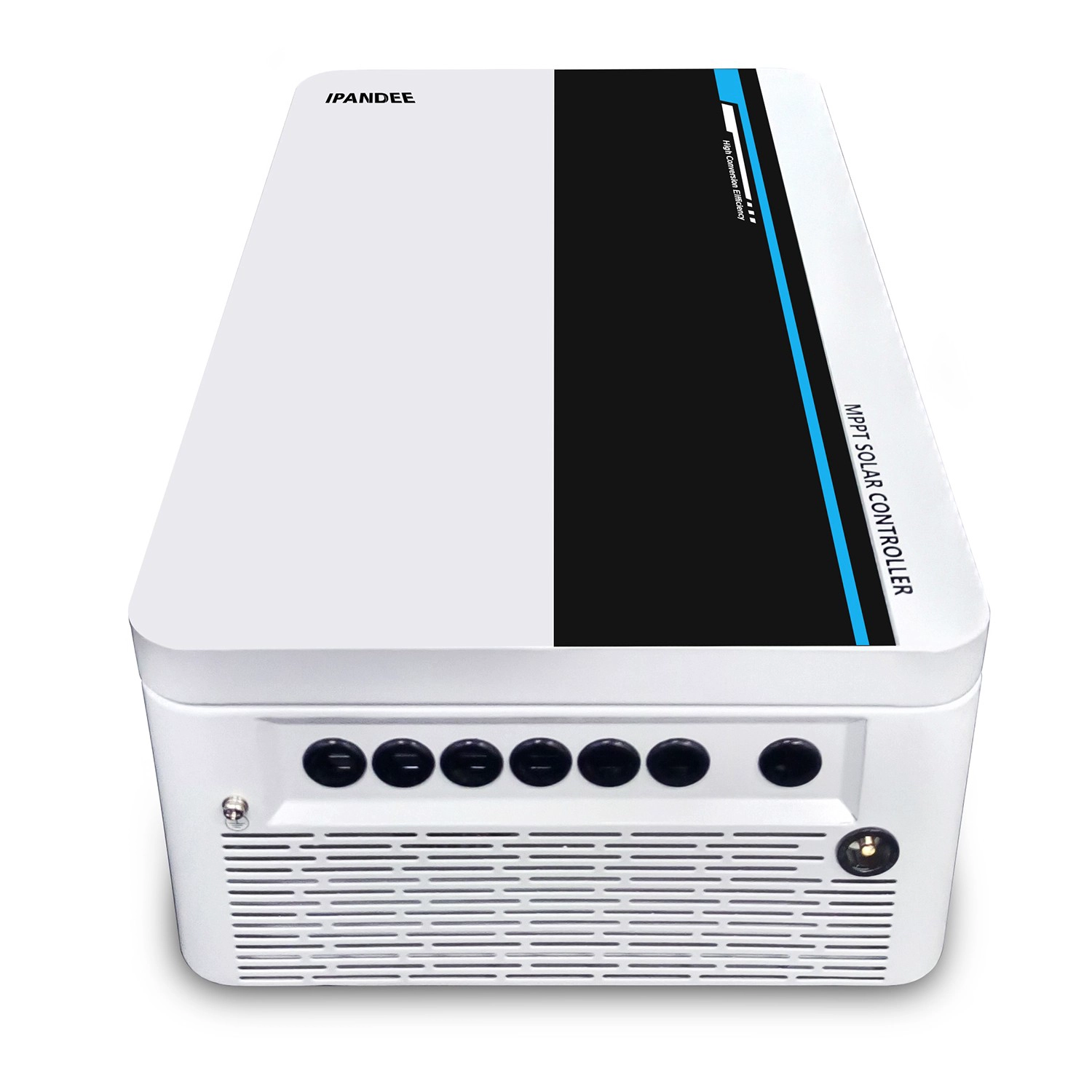

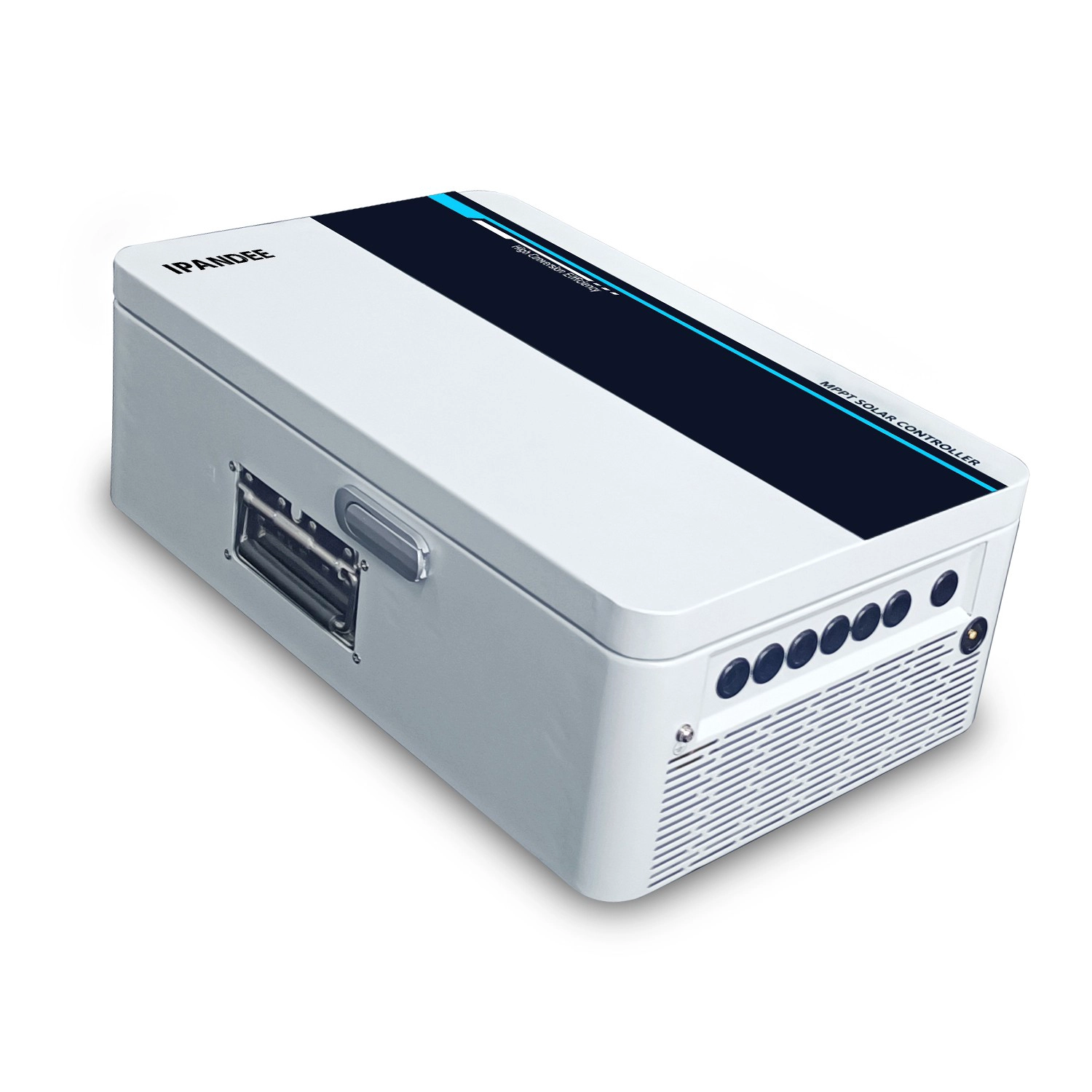

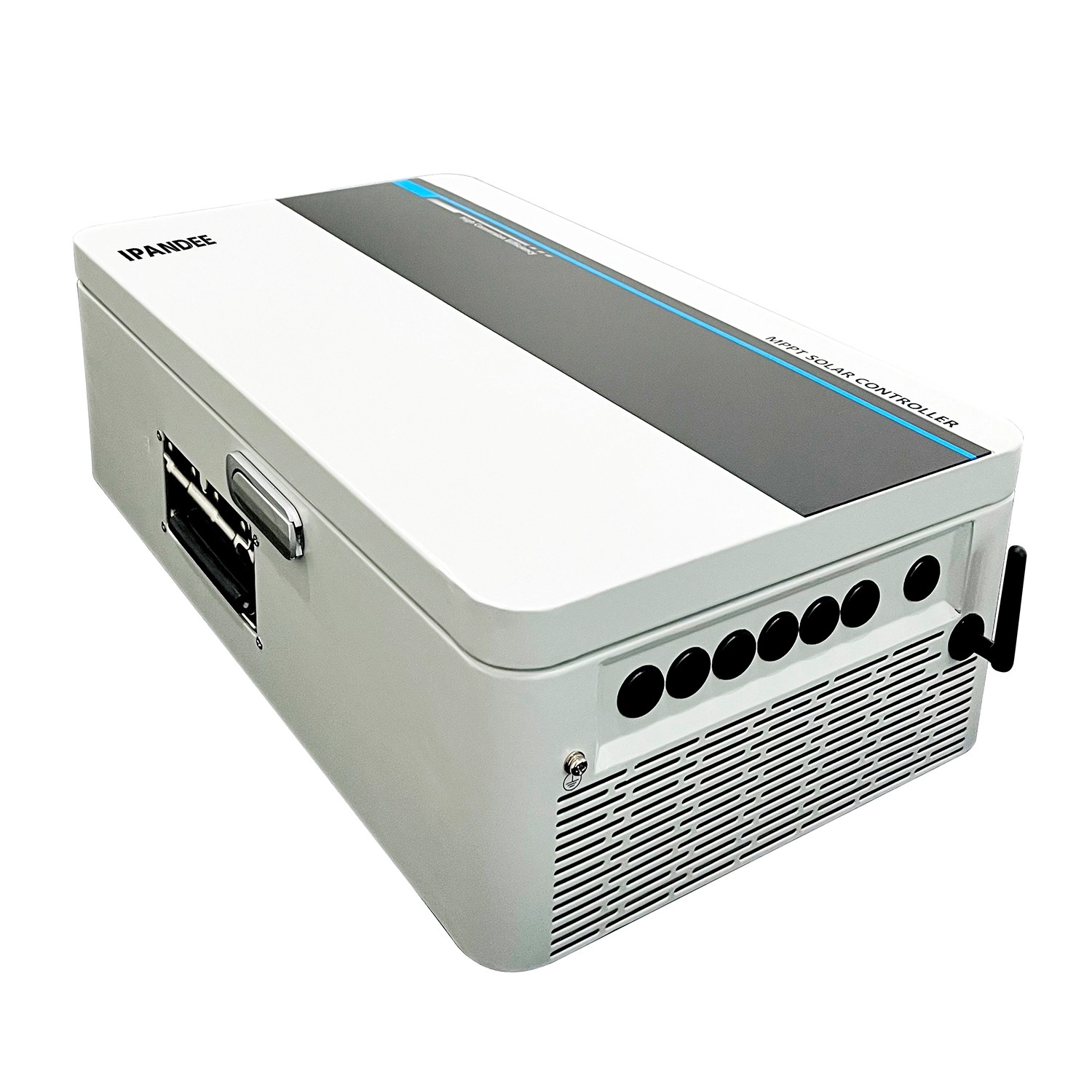

I-Panda高端大功率和电压96V 192V 216V 240V 384V MPPT太阳能控制器I-Panda高端大功率和电压96V 192V 216V 240V 384V MPPT太阳能控制器I-Panda高端大功率和电压96V 192V 216V 240V 384V MPPT太阳能控制器I-Panda高端大功率和电压96V 192V 216V 240V 384V MPPT太阳能控制器

I-Panda高端大功率和电压96V 192V 216V 240V 384V MPPT太阳能控制器

  • 型号:银河
  • 系统电压:DC96V / 192V / 216V / 240V / 384V自动识别
  • 额定电流:50A; 60A; 70A; 80A
  • 最大PV(voc)电压:430V / 850V
大功率和高压96V 192V 216V 240V 384V MPPT太阳能控制器


GALAXY系列是具有高效率MPPT充电控制器的最大功率点跟踪(MPPT)功能,它具有许多优点,例如PV输入范围广,可以设置充电器电压,RS485或RS232(可选)和LAN通信端口。模块化设计,体积小,重量轻,转换效率高。它是太阳能市场上最高端的产品。




产品型号
模型 电池系统 最高光伏输入电压 额定电流
影驰-B96-XXA 96V(8 * 12V) 430V 70A; 80A
影驰-B192-XXA 192V(16 * 12V) 430V 50A; 60A
GALAXY-B216(220)-XXA 216V(18 * 12V)
影驰-B240-XXA 240V(20 * 12V)
影驰-B384-XXA 384V(32 * 12V) 850V 70A; 80A


特征
1.具有高效的MPPT算法,MPPT效率≥99.5%,转换器效率高达98%。
2.充电模式:三个阶段(恒流,恒压,浮充),延长了电池的使用寿命。
3.四种负载模式选择:开/关,PV电压控制,双时间控制,PV +时间控制。
4.用户可以选择三种常用的铅酸电池(Seal \ Gel \ Flooded)参数设置,用户也可以为其他电池充电自定义参数。
5.具有限流充电功能。 PV的功率过大时,控制器会自动保持充电功率,并且充电电流不会超过额定值。
6.支持多机并联,实现系统电源升级。
7.高清液晶显示功能,可检查设备运行数据和工作状态,还可以支持修改控制器显示参数。
8.RS485通讯,我们可以提供通讯协议,方便用户的集成管理和二次开发。
9.支持PC软件监控和WiFi模块,实现APP云监控。
10.CE,RoHS,FCC认证获得批准,我们可以协助客户通过各种认证。
11.还可提供2年保修,以及2〜10年的延长保修服务。


LCD显示信息

主页


备注:1)以上信息是在某些时候的GALAXY样本,显示的参数会在不同阶段发生变化。如工作状态,充电电流,充电方式,充电功率等。在故障方式下,将显示故障信息。

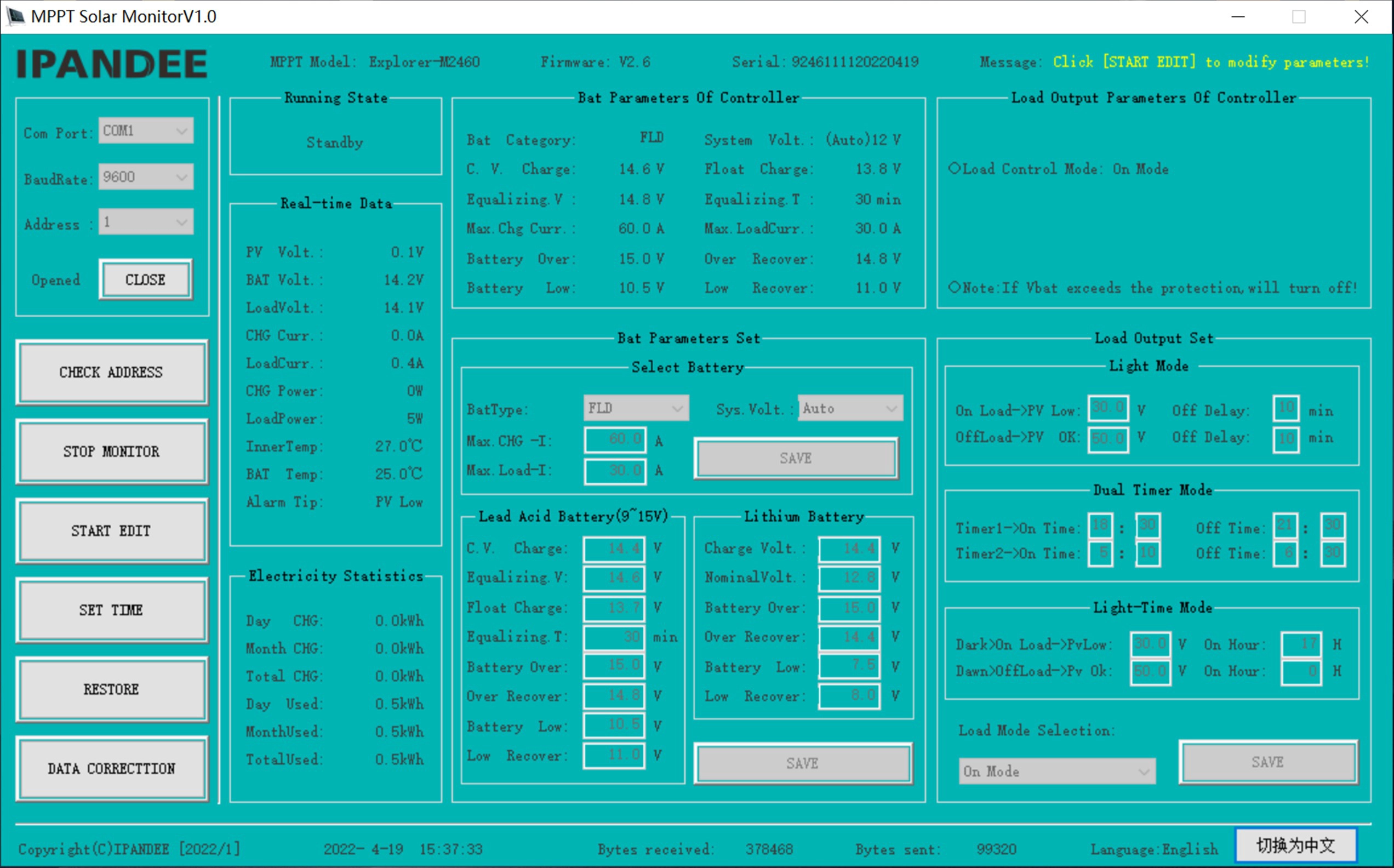

PC软件,监控软件,显示并设置参数


电脑软件

显示充电和放电状态,PV电压,充电电压,充电电流等。可以设置相关参数。


参数

星系 系列 B96 B192 \ B216(220)\ B240
功率模型 70A 80A 100A 50A 60A 70A 80A 100A
产品分类 控制器属性 MPPT(最大功率点跟踪)
MPPT效率 ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98%
系统电压 DC96V DC192V \ DC216V(DC220V)\ DC240V
鉴定范围 DC72V〜DC128V DC144V〜DC256V \ DC162V〜DC288V \ DC180V〜DC320V
散热方式 智能风扇散热
输入特性 开路Vmax-pv DC430V DC430V DC430V DC660V DC660V DC660V
开始充电Vstart-pv Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V Vbat + 20V
低防护Vlow-pv Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V Vbat + 10V
过度保护Vover-pv DC430V DC430V DC430V DC430V DC430V DC660V DC660V DC660V
额定光伏功率 7280瓦 8320瓦 10400 10400瓦\ 12480瓦\ 14560W \ 16640W \ 20800W \
11700W \ 14040W \ 16380W \ 18720W \ 23400W \
13000瓦 15600瓦 18200瓦 20800瓦 26000瓦
充电特性 可选电池类型 密封铅酸,凝胶电池,满液(也可以定义其他类型的电池)-默认凝胶电池
充电额定电流 70A 80A 100A 50A 60A 70A 80A 100A
充电方式 3阶段:恒定电流(快速充电)-恒定电压-浮动充电
负载特性 负载电压 与电池电压相同 与电池电压相同
负载额定电流 70A 80A 100A 50A 60A
负载控制方式 开/关模式,PV电压控制模式,双重时间控制模式,PV +时间控制模式
显示与交流 显示模式 LCD128 * 64点/背光显示
通讯方式 8针RJ45端口/ RS485 /支持PC软件监控/支持WiFi模块实现APP云监控
其他参数 保护功能 输入输出过\欠压保护,防止反向连接保护等
工作温度 -20℃〜+ 50℃
储存温度 -40℃〜+ 75℃
IP(防护等级) IP21
净重/公斤) 14.7公斤 14.7公斤 18.8公斤
毛重(kg) 16.6公斤 16.6公斤 20.6公斤
产品尺寸(mm) 371 * 500 * 187 371 * 500 * 187 391 * 500 * 227
装箱尺寸(mm) 590 * 420 * 270 590 * 420 * 270 590 * 440 * 320

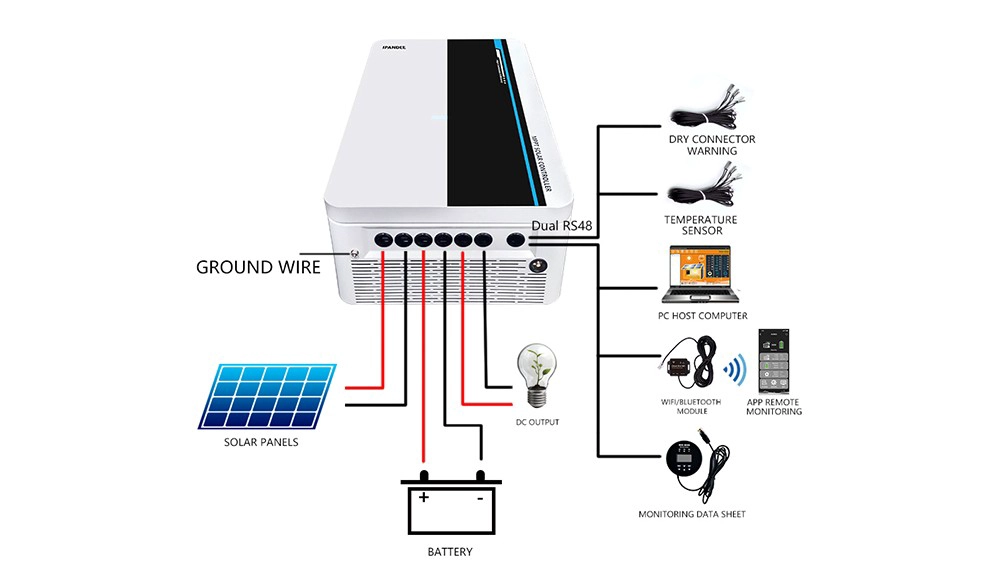

系统连接图

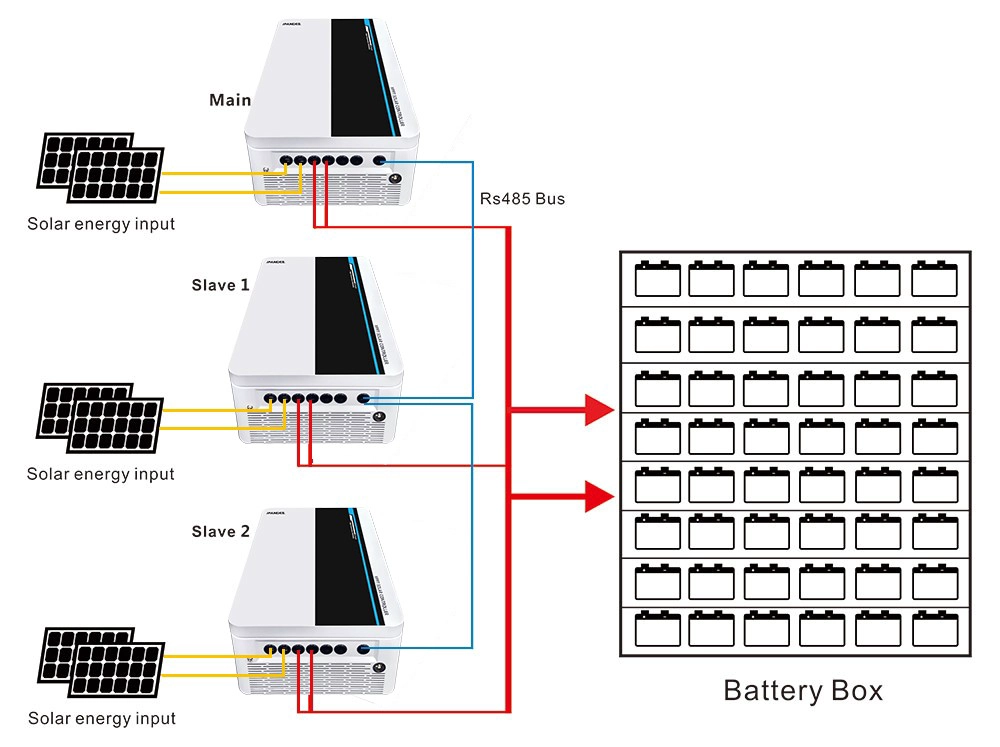

并联图

备注:以上是公司的标准参数,如有任何修改,请访问我们的官方网站。
