Producten

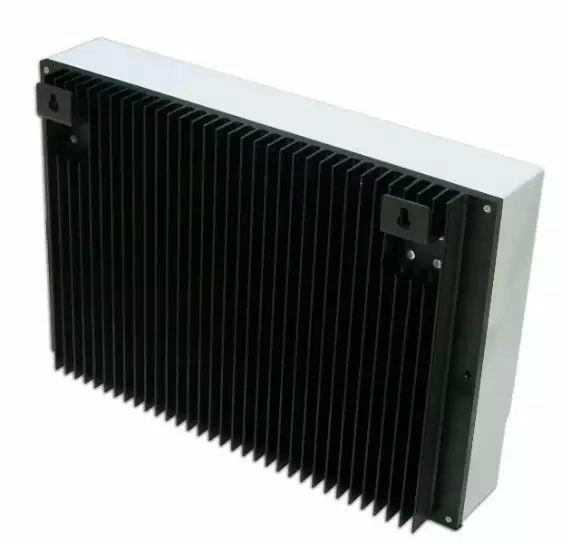

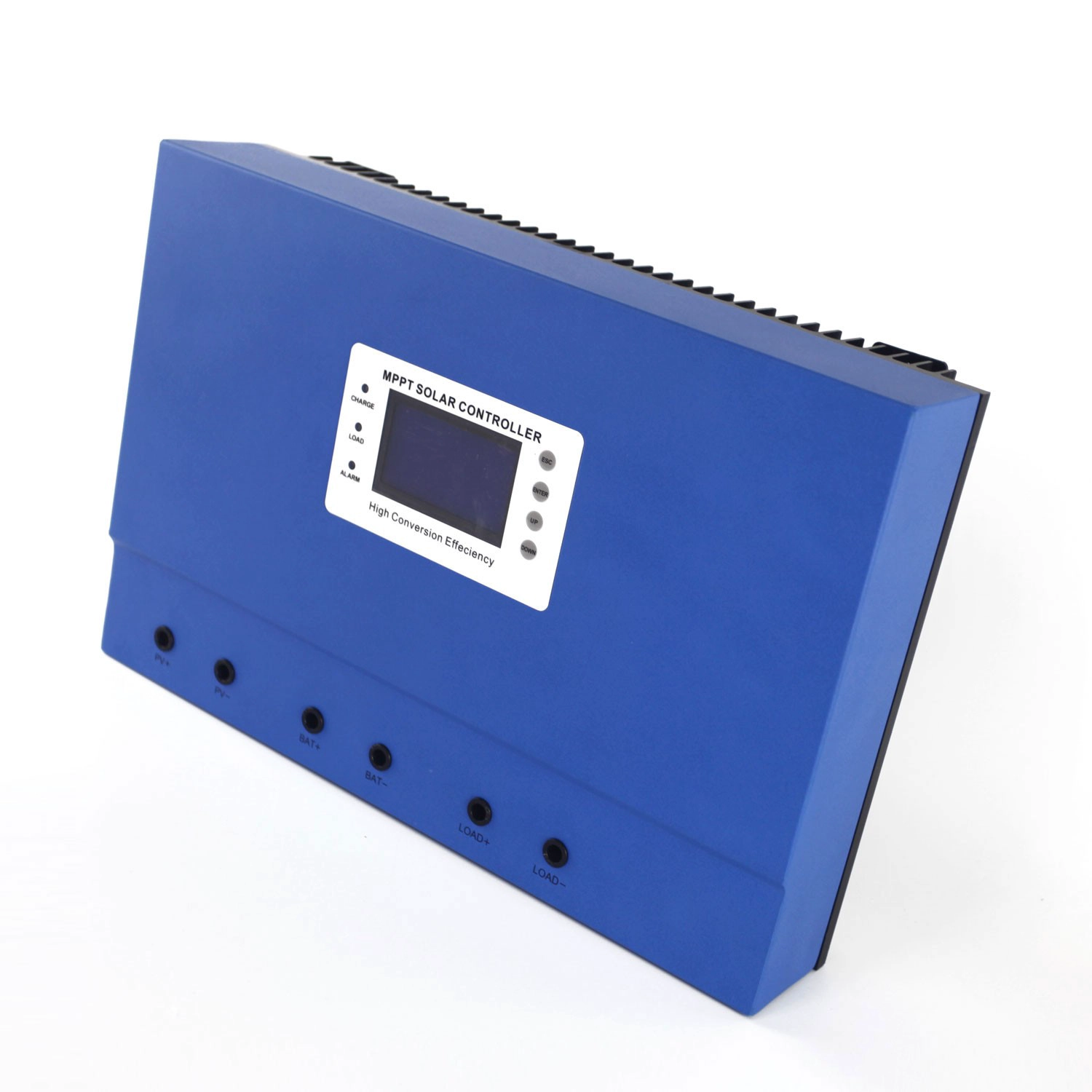

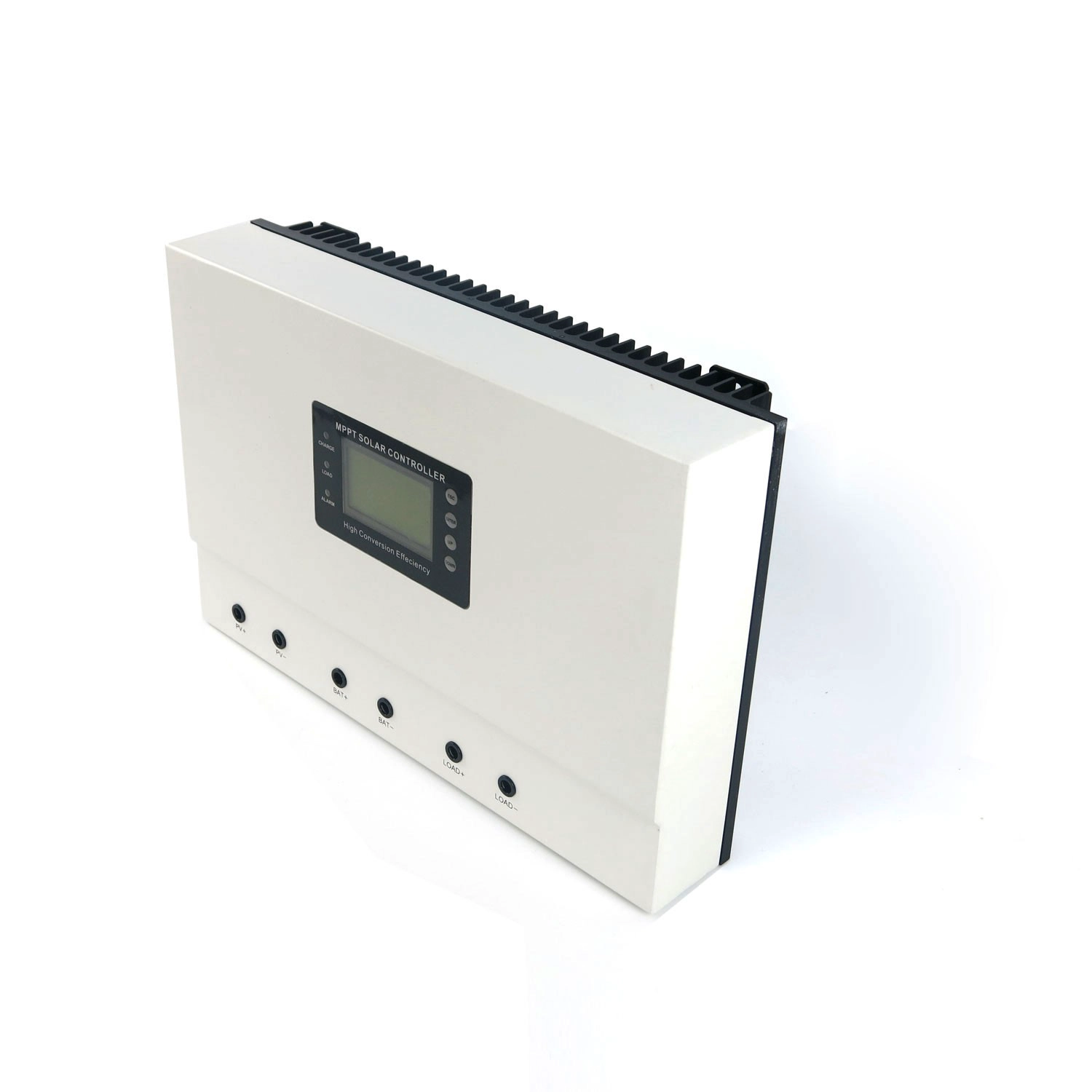

I-Panda Zeer efficiënte 48V 100A MPPT-zonnecontroller
- Merknaam: I-Panda
- Modelnummer: MASTER-DC12 / 24 / 36V / 48V-100A
- Nominale spanning: DC12V / 24V / 36V / 48V automatische herkenning
- Piekeffeciëntie: 99%
- Kleur: groen / blauw
- Display: LCD + LED
- 4 Slimme toetsen: Ja
- Oplaadmodus: mppt
- Communicatiepoort: RS232 en LAN
- Gegevensset en monitor: Ja
- 3 laadtrappen: snelladen, constante spanning, zwevende lading
- Type batterij: Algemeen type; andere worden door gebruikers gedefinieerd
Dit is een MPPT-functie (Maximum Power Point Tracking) met een zeer efficiënte MPPT-laadregelaar. Het heeft vele voordelen, zoals zelfkoeling, automatische herkenning van systeemspanning, brede belichting met PV-input, opladen voor allerlei soorten batterijen, intelligente ontladingsregeling, RS232 / LAN-communicatiefunctie, enz. Het is het meest geavanceerde product in de zonne-energiemarkt.

Voorzien zijn van:
1.Het heeft een efficiënt MPPT-algoritme, MPPT-efficiëntie ≥99,5% en een conversie-efficiëntie tot 98%.
2. Ladingsmodus: drie fasen (constante stroom, constante spanning, zwevende lading), verlengt de levensduur van de batterijen.
3. Vier soorten selectie van de laadmodus: AAN / UIT, PV-spanningsregeling, Dual Time-regeling, PV + Tijdregeling.
4. Batterijspanning automatische herkenning.
5.Drie soorten veelgebruikte loodzuuraccu's (Seal \ Gel \ Flooded) kunnen door de gebruiker worden geselecteerd en de gebruiker kan ook de parameters voor het opladen van andere accu's aanpassen.
6. Het heeft een stroombeperkende opladen functie. Wanneer de kracht van PV te groot is, houdt de controller automatisch het laadvermogen en de laadstroom zal de nominale waarde niet overschrijden.

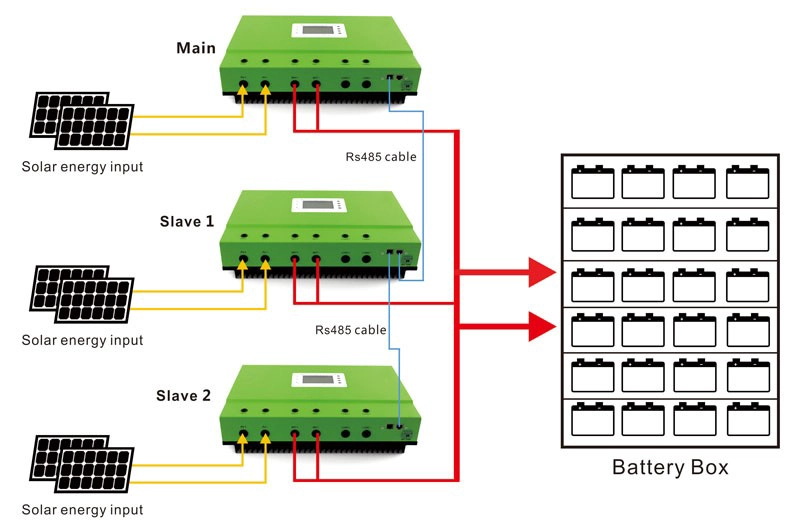

7.Support multi - machine parallel om een energie-upgrade voor het systeem te realiseren.
8. High definition LCD-display functie om het apparaat met gegevens en werkstatus te controleren, kan ook ondersteuning wijzigen van de display parameter van de controller.
9. RS485-communicatie, we kunnen een communicatieprotocol bieden voor comfortabel gebruikersintegratiebeheer en secundaire ontwikkeling.
10. Ondersteuning pc software monitoring en WiFi module om APP cloud monitoring te realiseren.
11.CE, RoHS, FCC-goedgekeurde certificaties, wij kunnen cliënten helpen om diverse certificatie over te gaan.
12,3 jaar garantie en 3 ~ 10 jaar verlengde garantieservice kan ook worden verstrekt.
Parameter:
MASTER-serie
48BL-100A
Product categorie
Controller Eigenschappen
MPPT (maximale powerpoint tracking)
MPPT-efficiëntie
≥99.5%
Stand-by vermogen
0.5W ~ 1.2W
Systeemspanning
Automatische herkenning
Warmtedissiperende methode
Luchtafkoeling
Invoerkarakteristieken
Max.PV ingangsspanning (VOC)
DC150V
Start het laadspanningspunt
Accuspanning + 3V
Laag ingangsspanningsbeveiligingspunt
Accuspanning + 2V
Overspanningsbeveiligingspunt
DC150V
Nominaal PV-vermogen
12V-systeem
1300W
24V-systeem
2600W
36V-systeem
3900W
48V-systeem
5200W
96V-systeem
-
Laad kenmerken
Selecteerbare batterijtypen (standaard gel-batterij)
Verzegeld loodzuur, gelbatterij, overstroomd (andere typen batterijen kunnen ook worden gedefinieerd)
Laadstroom laden
100A
Oplaadmethode
3-Stage: constante stroom (snel opladen) -constante spanning-zwevende lading
LOAD Kenmerken
Laad spanning
Hetzelfde als de batterijspanning
Laststroom laden
100A
Laad controle modus
Aan / uit-modus, PV-spanningsregelingsmodus, tweevoudige tijdbesturingsmodus, PV + tijdregelingsmodus
Display & Communicatie
Weergavemodus
High-definition LCD-achtergrondverlichting met achtergrondverlichting
Communicatiemodus
8-pins RJ45-poort / RS485 / ondersteuning pc-softwarebewaking / ondersteuning WiFi-module om APP-cloudmonitoring te realiseren
Andere parameters
Bescherm de functie
Input-output over \ onder spanning bescherming, Preventie van verbinding omgekeerde bescherming, batterij bescherming, etc.
Operatie temperatuur
-20 ℃ ~ +50 ℃
Bewaar temperatuur
-40 ℃ ~ +75 ℃
IP (Ingress-bescherming)
IP43
Max. verbindingsgrootte
50mm2
Netto gewicht / kg)
7.1
Bruto gewicht (kg)
8.8
Productgrootte (mm)
420 * 280 * 95
Verpakkingsgrootte (mm)
510 * 368 * 210
Opmerking: de standaardparameters van Aboveis Company;
Productonderdelen:
NEE. |
Aantal stuks |
Omschrijving |
1 |
1PC |
MPPT Solar-controller (blauw, groen of wit) |
2 |
2 pc |
hangers (om de controller aan de muur te bevestigen) |
3 |
8 set |
Schroef(Om de hangers in de controller te houden) |
4 |
1 st |
RJ45 schakelen naar RS232-communicatiekabel |
5 |
1 st |
Temperatuur voeldraad |
6 |
1 st |
CD |
7 |
1 st |
Handleiding |
De belangrijkste informatie van MPPT

Instellingspagina:
Notitie: Alle bovenstaande informatie is een voorbeeld dat in enige tijd de werkende staat van Master is. In de verschillende bewerkingsfase zullen de parameters veranderen, zoals werkmodus, laadstroom, laadmodus, laadvermogen enzovoorts; In de storingsmodus wordt foutmodus weergegeven;

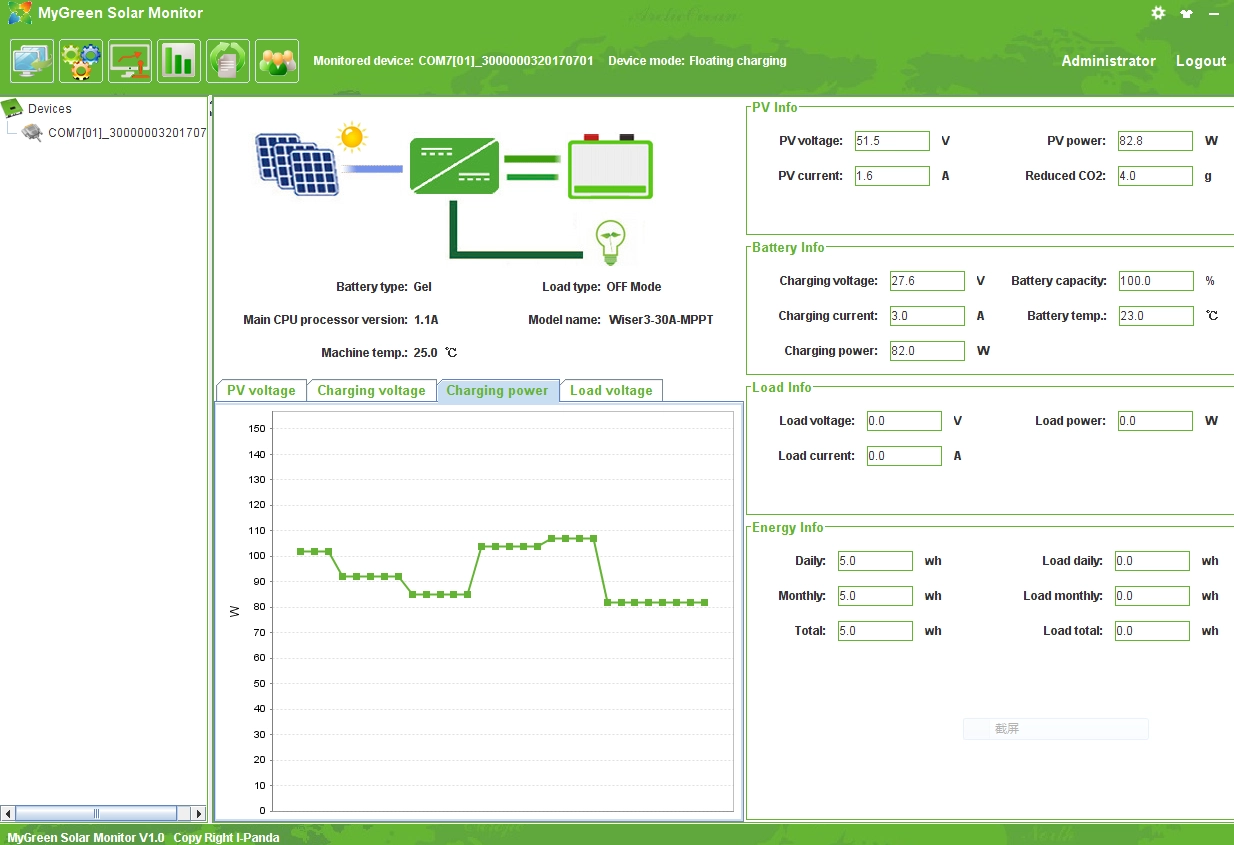

Bovenste computersoftware en testsoftware

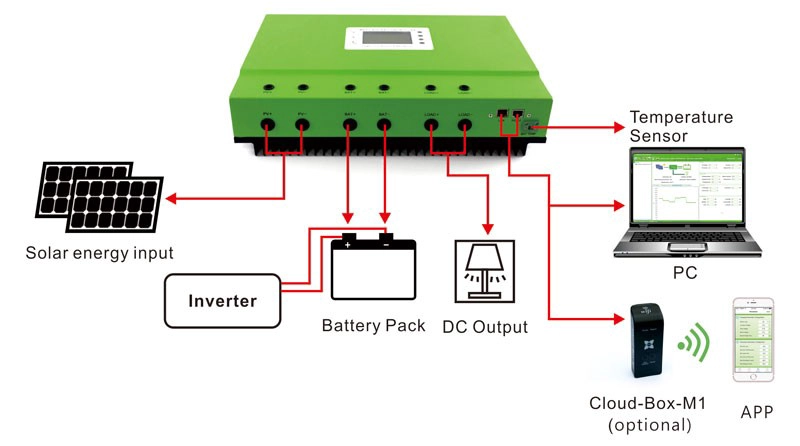

Systeemaansluitschema
