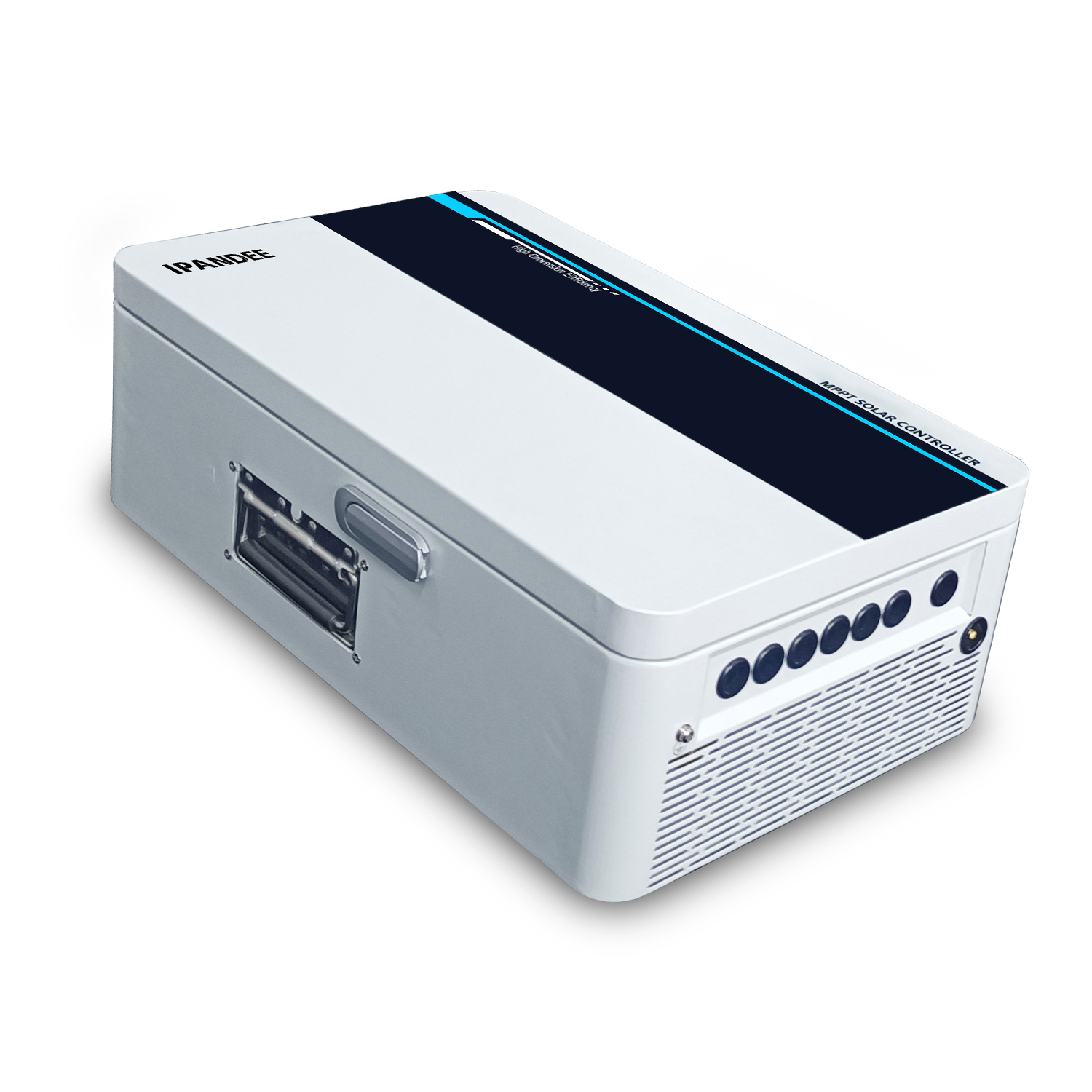

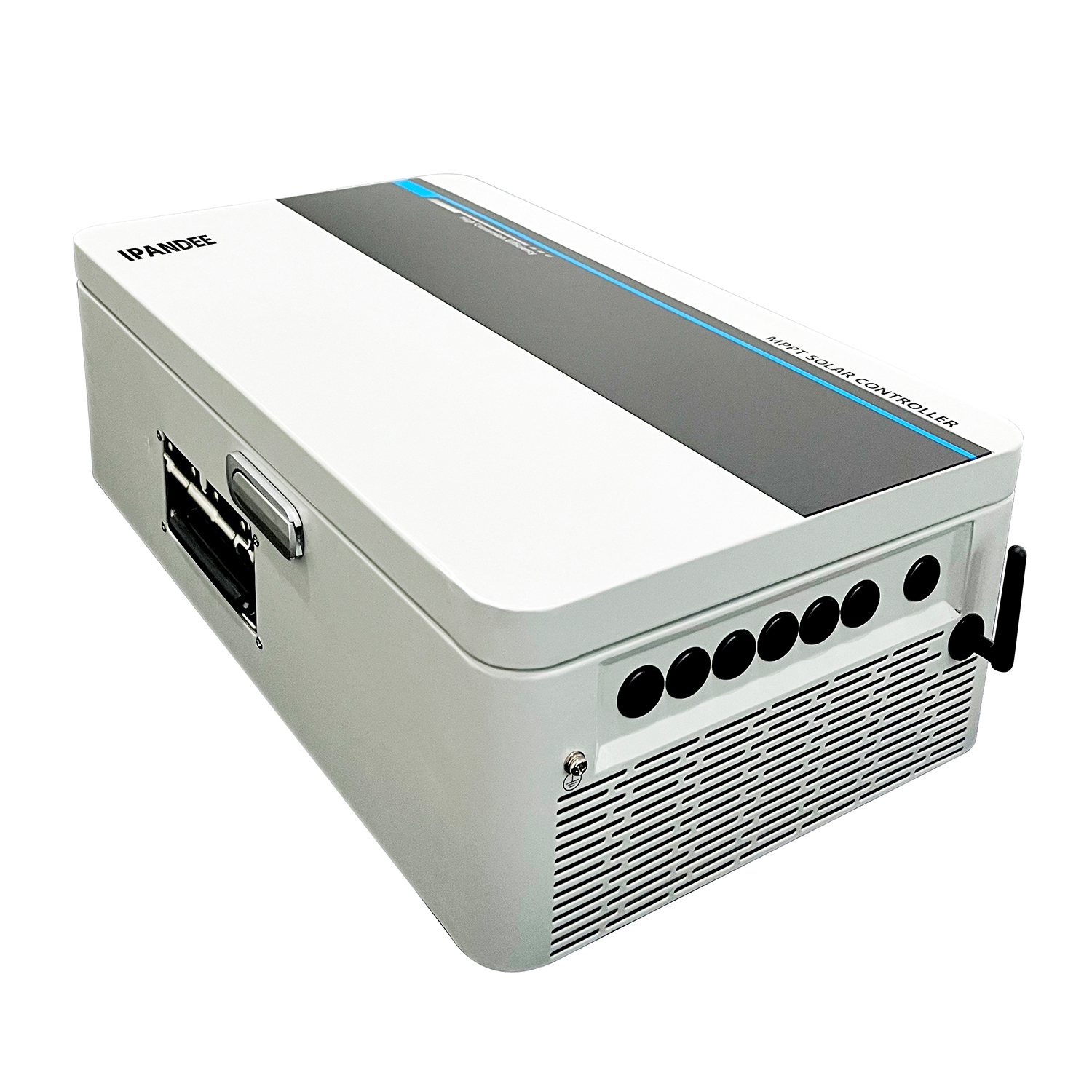

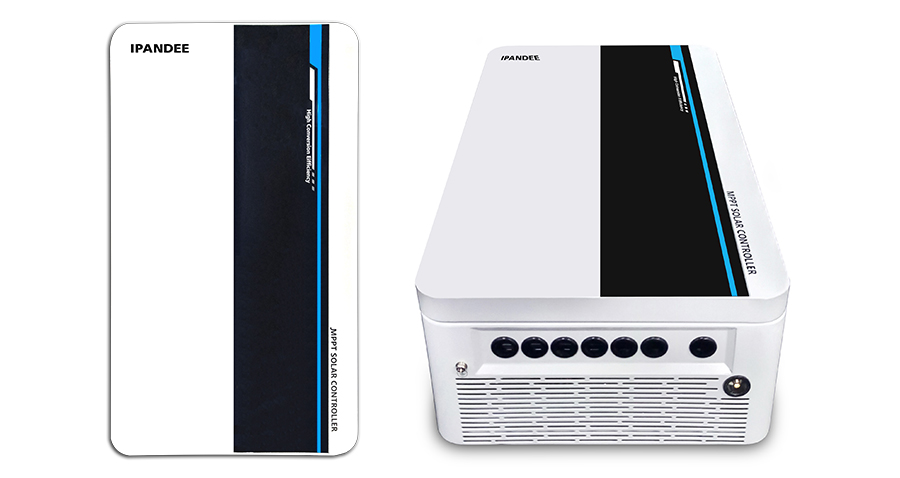

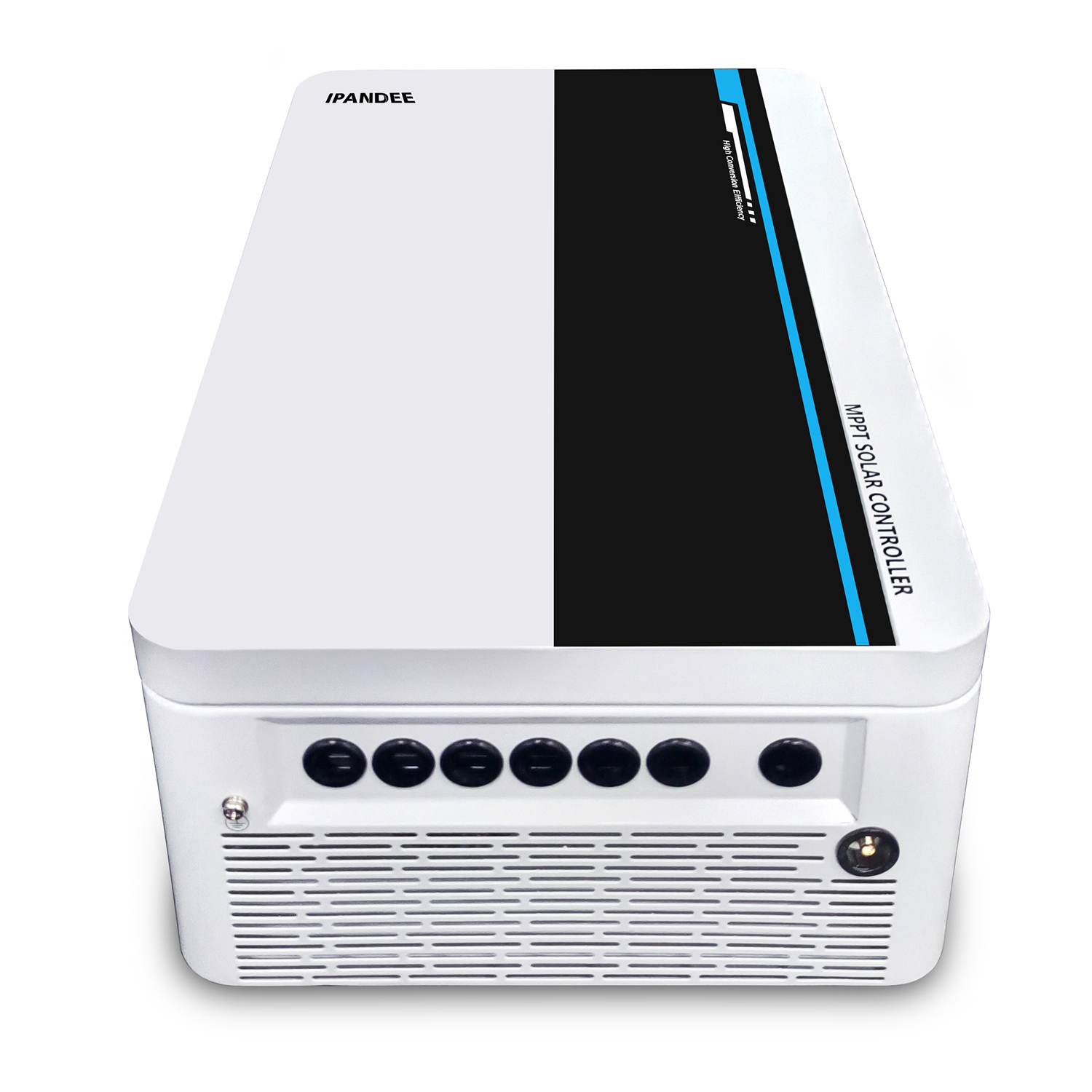

I-Panda Galaxy 70A 80A 100A / 96V 216V 240V 384V / PV 430V 660V 850V
- Model: Galaxy
- Nominale stroom: 70A 80A 100A
- Systeemspanning: 96V 216V 240V 384V
- Maximale PV (VOC) Voltage: 430V 660V 850V
- Communicatie; RS485/Ondersteuning PC Software Monitoring/Support WiFi -module om App Cloud Monitoring te realiseren
- Ondersteuning multi-machine-verbinding

Galaxy Series is een maximale Power Point Tracking (MPPT) -functie met MPPT -ladingscontroller met een hoog efficiënte, het heeft veel voordelen, zoals een groot bereik van PV -ingang, opladerspanning kan worden ingesteld, RS485 of RS232 (optioneel) en LAN -communicatiepoort.Modulair ontwerp, klein volume, lichtgewicht, hoge conversie -efficiëntie.Het is het meest high-end product op de zonne-markt.

Product Model
Model | Batterijsysteem | Max.PV -ingangsspanning | Nominale stroom |
Galaxy-B96-XXA | 96V (8*12V) | 430V | 70a; 80a |
Galaxy-B192-XXA | 192V (16*12V) | 430V | 50a; 60a |
Galaxy-B216 (220) -xxa | 216V (18*12v) | ||
Galaxy-B240-XXA | 240V (20*12V) | ||
Galaxy-B384-XXA | 384V (32*12v) | 850V | 70a; 80a |
Functie
1. Het heeft een efficiënt MPPT -algoritme, MPPT -efficiëntie ≥99,5%, en converter -efficiëntie tot 98%.
2. Laadmodus: drie fasen (constante stroom, constante spanning, zwevende lading), het verlengt de levensduur van de batterijen.
3. Four Soorten laadmodus Selectie: aan/uit, PV -spanningsregeling, dubbele tijdregeling, PV+tijdregeling.
4. Drie soorten veelgebruikte loodzuurbatterij (afdichting \ gel \ overstroomde) parameterinstellingen FCAN worden geselecteerd door de gebruiker, en de gebruiker kan ook de parameters aanpassen voor andere batterij opladen.
5. Het heeft een huidige beperkende laadfunctie.Wanneer het vermogen van PV te groot is, houdt de controller automatisch het laadvermogen en zal de laadstroom de nominale waarde niet overschrijden.
6. Support multi - machine parallel om het systeem upgrade te realiseren.
7. Hoge definitie LCD -weergavefunctie om het apparaat dat gegevens en werkstatus uitvoert te controleren, kan ook ondersteunen bij het wijzigen van de parameter van de controllerweergave.
8.RS485 Communicatie, we kunnen een communicatieprotocol aanbieden om het geïntegreerde beheer van de gebruiker en de secundaire ontwikkeling van de gebruiker te bieden.
9.Support PC Software Monitoring en WiFi -module om de cloudbewaking van apps te realiseren.
10.CE, ROHS, FCC -certificeringen goedgekeurd, kunnen we klanten helpen verschillende certificeringen door te geven.
11,3 jaar garantie en 3 ~ 10 jaar langdurige garantiedienst kan ook worden verstrekt.

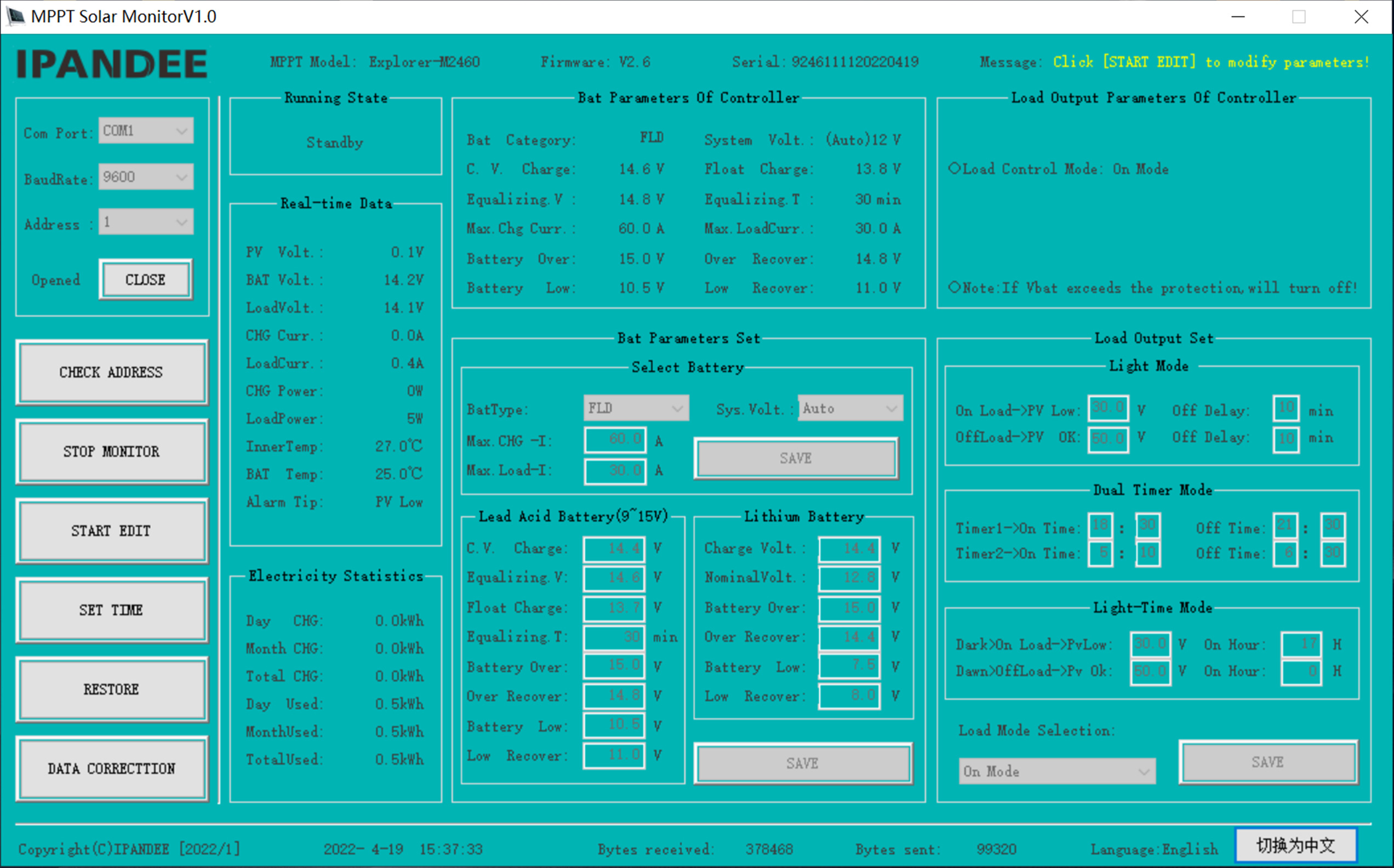

PC -software, bewakingssoftware, weergeven en de parameter instellen
PC -software
Display lading en ontladingsstatus, PV -spanning, laadspanning, laadstroom enz. En de bijbehorende parameter kan worden ingesteld.
parameter
HEELAL | Serie | B96 | B192 \ B216 (220) \ B240 | ||||||
Power Model | 70a | 80A | 100a | 50a | 60A | 70a | 80A | 100a | |
Product categorie | Controller -eigenschappen | MPPT (maximaal power point tracking) | |||||||
MPPT -efficiëntie | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% | |
Systeemspanning | DC96V | DC192V \ DC216V (DC220V) \ DC240V | |||||||
Bereik van videntificatie | DC72V ~ DC128V | DC144V ~ DC256V \ DC162V ~ DC288V \ DC180V ~ DC320V | |||||||
Hitte-dissipatiemethode | Intelligente fan -koeling | ||||||||
Invoerkenmerken | Open circuit VMAX-PV | DC430V | DC430V | DC430V | DC660V | DC660V | DC660V | ||
Start lading vstart-pv | VBAT+20V | VBAT+20V | VBAT+20V | VBAT+20V | VBAT+20V | VBAT+20V | VBAT+20V | VBAT+20V | |
Lage bescherming Vlow-PV | VBAT+10V | VBAT+10V | VBAT+10V | VBAT+10V | VBAT+10V | VBAT+10V | VBAT+10V | VBAT+10V | |
Over bescherming Vover-PV | DC430V | DC430V | DC430V | DC430V | DC430V | DC660V | DC660V | DC660V | |
Nominale PV -kracht | 7280W | 8320W | 10400 | 10400W \ | 12480W \ | 14560W \ | 16640W \ | 20800W \ | |
11700W \ | 14040W \ | 16380W \ | 18720W \ | 23400W \ | |||||
13000W | 15600W | 18200W | 20800W | 26000W | |||||
Laadkenmerken | Selecteerbare batterijtypen | Afgesloten loodzuur, gelbatterij, overstroomd (andere soorten batterijen kunnen ook worden gedefinieerd)- standaard gelbatterij | |||||||
Lading beoordeelde stroom | 70a | 80A | 100a | 50a | 60A | 70a | 80A | 100a | |
Laadmethode | 3-fasen: constante stroom (snel opladen) -constante spanningsdoek lading | ||||||||
Laadkenmerken | Spanning | Hetzelfde als de batterijspanning | Hetzelfde als de batterijspanning | - | - | - | |||
Lading nominale stroom | 70a | 80A | 100a | 50a | 60A | - | - | - | |
Laadbesturingsmodus | Op \ UIT-modus, PV-spanningsregelingsmodus, dual-time bedieningsmodus, PV + tijdbesturingsmodus | - | - | - | |||||
Display en communicatie | Weergavemodus | LCD128*64 DOTS/ BACTLAGLAARD Display | |||||||
Communicatiemodus | 8-pins RJ45 PORT/RS485/Ondersteuning PC Software Monitoring/Support WiFi-module om App Cloud Monitoring te realiseren | ||||||||
Andere parameters | Bescherm de functie | Input-output over \ onder spanningsbescherming, preventie van omgekeerde bescherming. | |||||||
Werktemperatuur | -20 ℃ ~+50 ℃ | ||||||||
Bewaar temperatuur | -40 ℃ ~+75 ℃ | ||||||||
IP (bescherming tegen binnendringen) | IP21 | ||||||||
Netto gewicht / kg) | 14,7 kg | 14,7 kg | 18,8 kg | ||||||
Bruto gewicht (kg) | 16,6 kg | 16,6 kg | 20,6 kg | ||||||
Productgrootte (mm) | 371*500*187 | 371*500*187 | 391*500*227 | ||||||
Verpakkingsmaat (mm) | 590*420*270 | 590*420*270 | 590*440*320 | ||||||

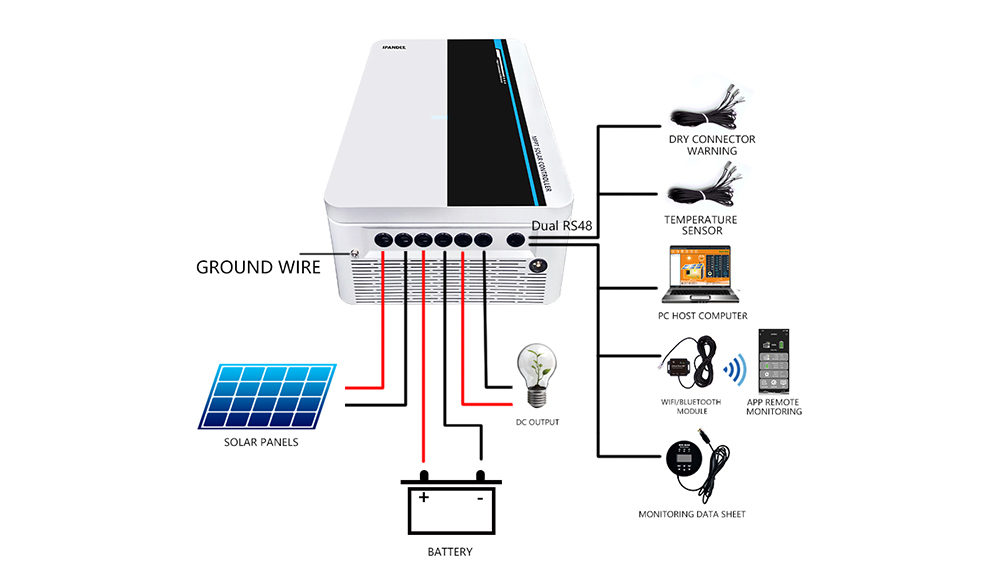

Systeemverbindingsdiagram

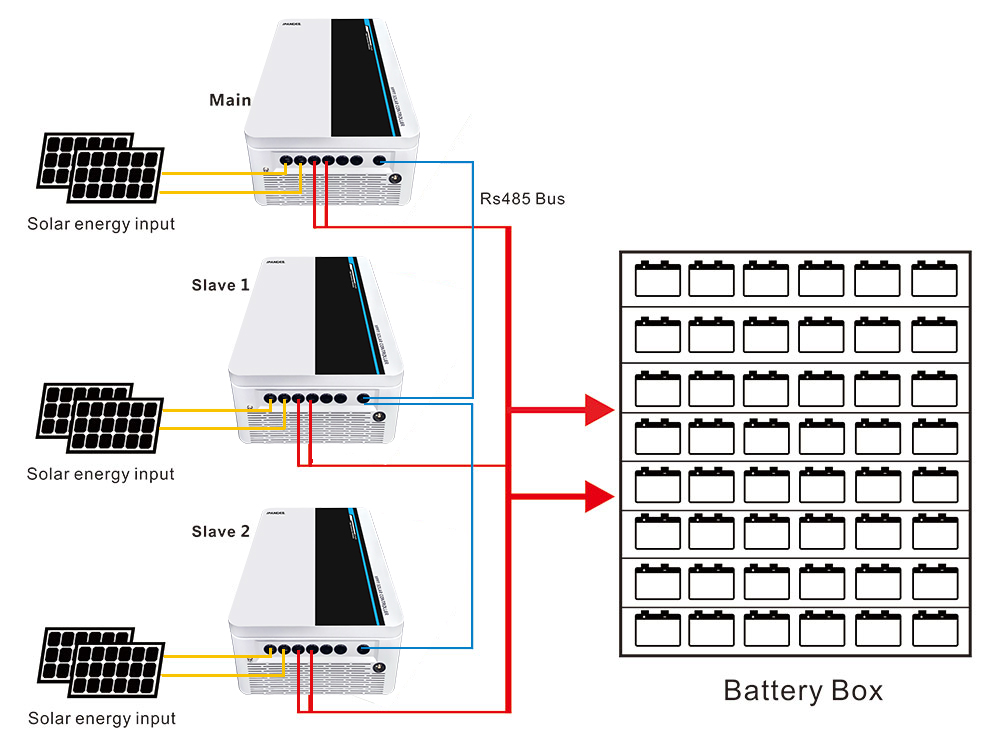

Parallel verbindingsdiagram

Opmerking: hierboven staat de standaardparameters van het bedrijf, elke wijzigen, kijk dan op onze officiële website.
