Твоя позиция: Дом > Категория > Серия GALAXY High Power > Ipandee Высокая мощность и высокое напряжение 96V 192V 216V 240V 384V Солнечный контроллер MPPT
Ipandee Высокая мощность и высокое напряжение 96V 192V 216V 240V 384V Солнечный контроллер MPPTIpandee Высокая мощность и высокое напряжение 96V 192V 216V 240V 384V Солнечный контроллер MPPTIpandee Высокая мощность и высокое напряжение 96V 192V 216V 240V 384V Солнечный контроллер MPPTIpandee Высокая мощность и высокое напряжение 96V 192V 216V 240V 384V Солнечный контроллер MPPTIpandee Высокая мощность и высокое напряжение 96V 192V 216V 240V 384V Солнечный контроллер MPPT

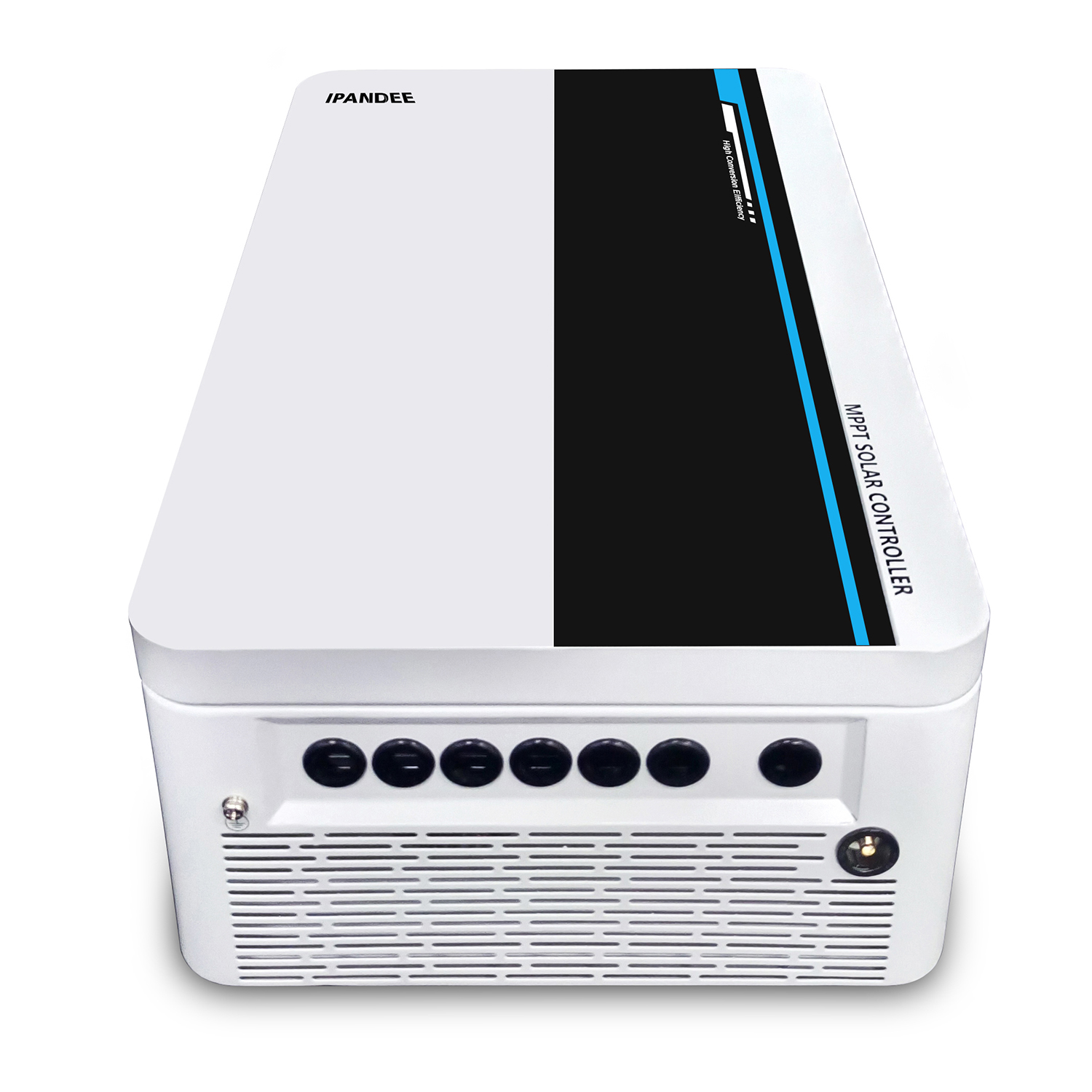

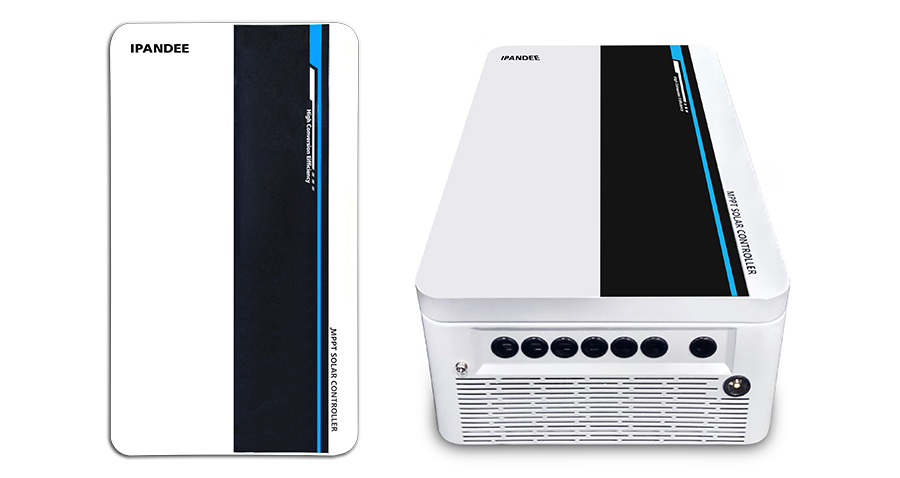

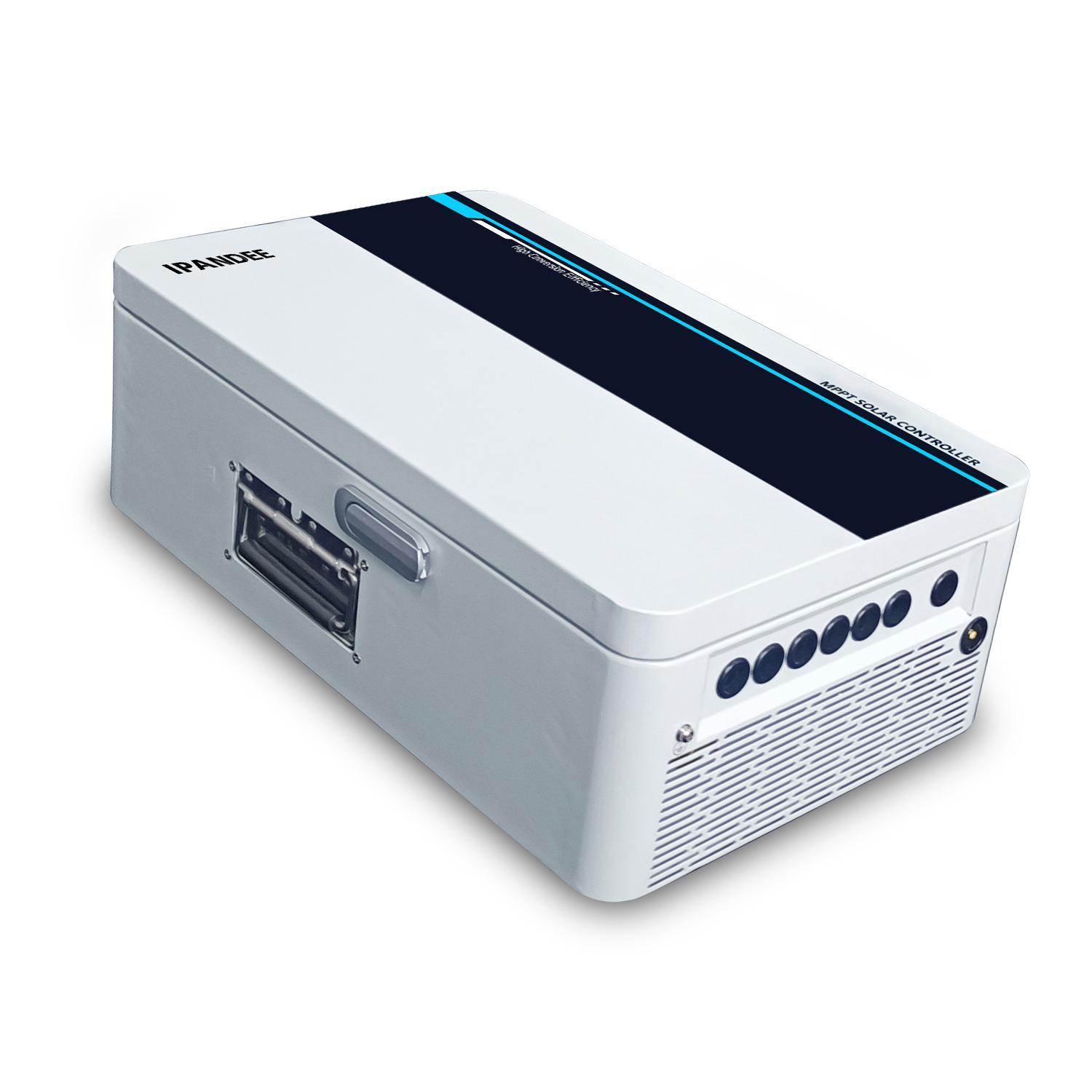

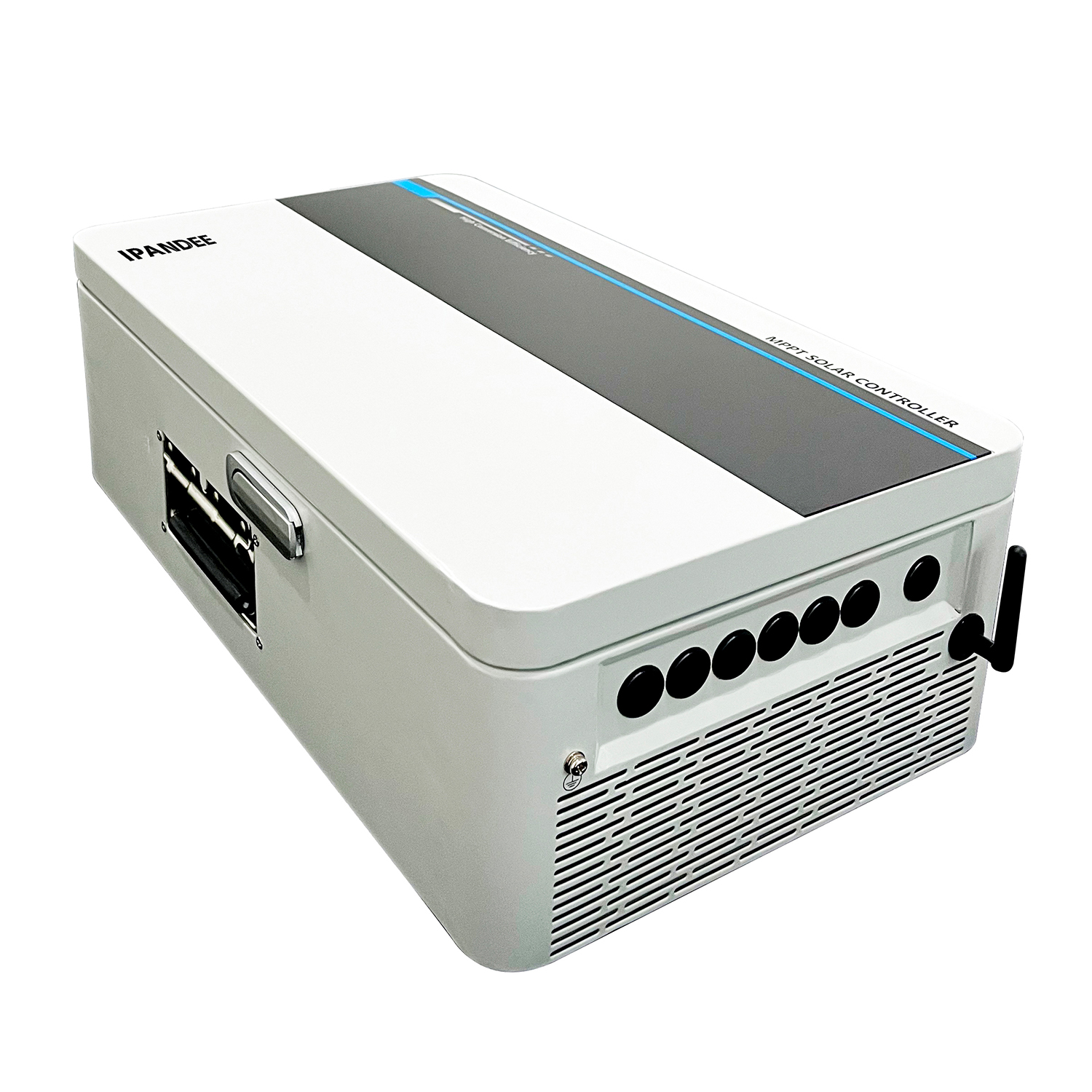

Ipandee Высокая мощность и высокое напряжение 96V 192V 216V 240V 384V Солнечный контроллер MPPT

  • Модель : Галактика
  • Системное напряжение: DC96V/192V/216V/240V/384V Автоматическое распознавание
  • Оценка тока: 50a; 60a; 70a; 80a
  • Максимальное PV (VOC) напряжение: 430 В/850 В
Высокая мощность и напряжение 96V 192V 216 В 240 В 384 В MPPT Солнечный контроллер




Серия Galaxy - это функция максимального отслеживания точек питания (MPPT) с высокоэффективным контроллером заряда MPPT , имеет множество преимуществ, таких как широкий разрыв ввода PV, напряжение зарядного устройства может быть установлено, RS485 или RS232 (необязательно) и порт LAN.Модульная конструкция, небольшой объем, легкий вес, высокая эффективность конверсии.Это самый высокий продукт на солнечном рынке.






Модель продукта
Модель Батарея Макс.Входное напряжение PV Рейтинг тока
Galaxy-B96-xxa 96V (8*12V) 430 В. 70a; 80a
Galaxy-B192-xxa 192V (16*12V) 430 В. 50a; 60a
Galaxy-B216 (220) -xxa 216V (18*12V)
Galaxy-B240-xxa 240V (20*12V)
Galaxy-B384-xxa 384V (32*12V) 850 В. 70a; 80a


Особенность
1. Он имеет эффективный алгоритм MPPT, эффективность MPPT ≥99,5%, и эффективность преобразователя до 98%.
2. Режим плата: три этапа (постоянный ток, постоянное напряжение, плавающий заряд), он продлевает срок службы батарей.
3. Типы типов режима нагрузки: ВКЛ/OFF, управление напряжением PV, управление двойным временем, управление временем PV+.
4. Три вида обычно используемой свинцовой батареи (уплотнение \ Гель \ затопленное) Настройки параметров FCAN будут выбраны пользователем, и пользователь также может настроить параметры для другой зарядки аккумулятора.
5. Это имеет ток, ограничивающую функцию зарядки.Когда мощность PV слишком велика, контроллер автоматически сохраняет мощность зарядки, а ток зарядки не будет превышать номинальное значение.
6. Поддерживать мульти -машину параллельно для реализации обновления питания системы.
7. Высокая функция ЖК -отображения определения для проверки устройства, запущенного данных и рабочего состояния, также может поддерживать изменение параметра отображения контроллера.
8.RS485 Communication, мы можем предложить протокол связи с удобным пользователем интегрированным управлением и вторичной разработкой.
9. Закончите ПК -мониторинг программного обеспечения и модуль WiFi для реализации мониторинга облака приложений.
10.ce, Rohs, утвержденные сертификаты FCC, мы можем помочь клиентам передать различные сертификаты.
11,2 года гарантия, а также 2 ~ 10 лет, также может быть предоставлена служба расширенной гарантии.

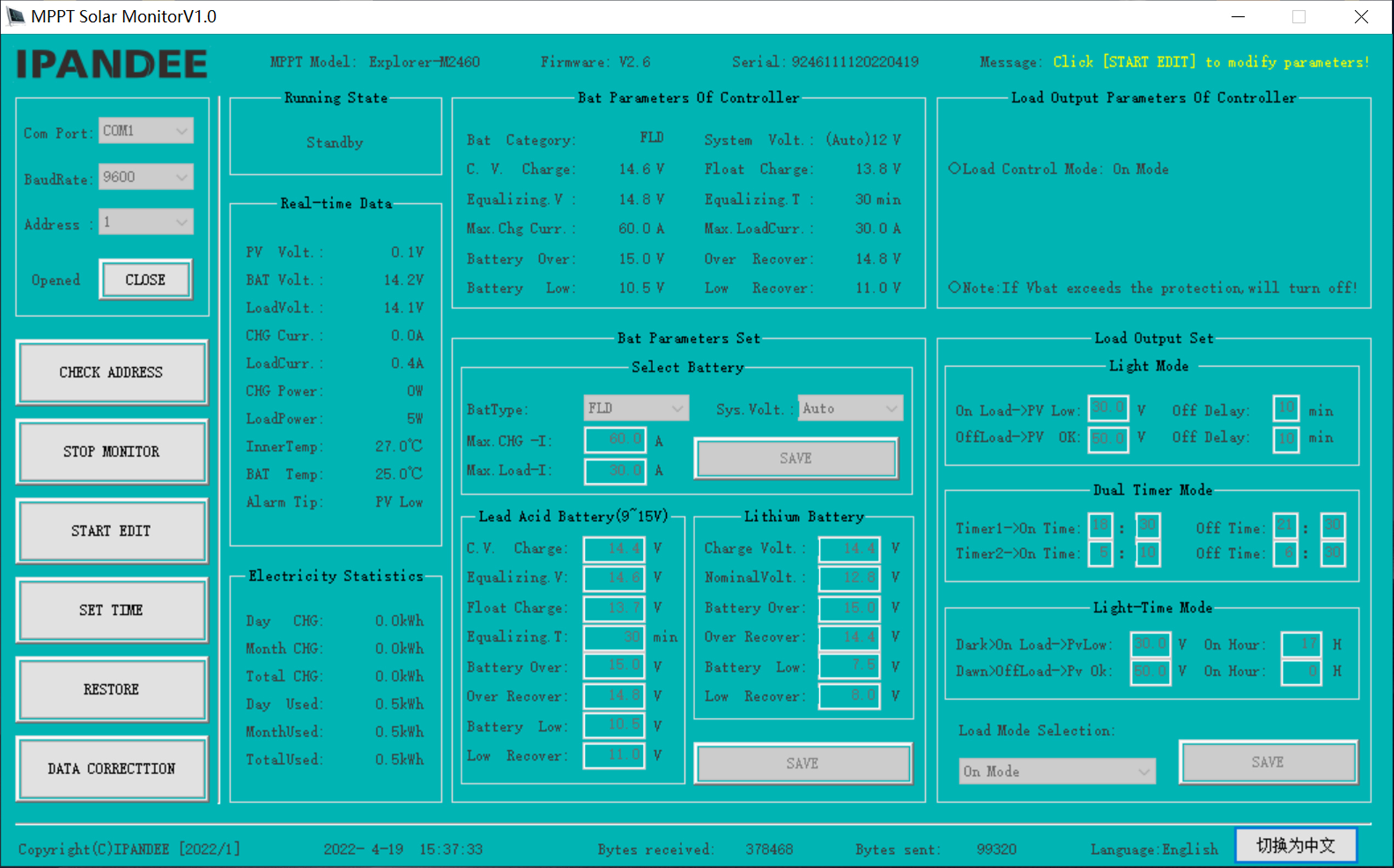

Программное обеспечение для ПК, программное обеспечение для мониторинга, отображение и установите параметр




ПК программное обеспечение

Отображение заряда и состояние разряда, фотоэлектрическое напряжение, напряжение заряда, ток заряда и т. Д. И можно установить соответствующий параметр.


параметр

Галактика Ряд B96 B192 \ B216 (220) \ B240
Модель мощности 70A 80A 100А 50а 60A 70A 80A 100А
Категория продукта Свойства контроллера MPPT (максимальное отслеживание точек питания)
Эффективность MPPT ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98%
Системное напряжение DC96V DC192V \ DC216V (DC220V) \ DC240V
Диапазон видификации DC72V ~ DC128V DC144V ~ DC256V \ DC162V ~ DC288V \ DC180V ~ DC320V
Тепло-расщепляющий метод Интеллектуальное охлаждение вентиляторов
Входные характеристики Открыть цепь Vmax-PV DC430V DC430V DC430V DC660V DC660V DC660V
Начальная зарядка VSTART-PV VBAT+20 В. VBAT+20 В. VBAT+20 В. VBAT+20 В. VBAT+20 В. VBAT+20 В. VBAT+20 В. VBAT+20 В.
Низкая защита vlow-pv VBAT+10 В. VBAT+10 В. VBAT+10 В. VBAT+10 В. VBAT+10 В. VBAT+10 В. VBAT+10 В. VBAT+10 В.
Защита Vover-PV DC430V DC430V DC430V DC430V DC430V DC660V DC660V DC660V
Оценка PV Power 7280 Вт 8320 Вт 10400 10400 Вт \ 12480W \ 14560W \ 16640 Вт \ 20800 Вт \
11700 Вт \ 14040W \ 16380W \ 18720w \ 23400 Вт \
13000 Вт 15600 Вт 18200 Вт 20800 Вт 26000 Вт
Характеристики заряда Выбираемые типы аккумуляторов Запечатанная свинцовая кислота, гелевая батарея, затопленная (также можно определить другие типы батарей)- батарея геля по умолчанию
Зарядный рейтинг тока 70A 80A 100А 50а 60A 70A 80A 100А
Метод зарядки 3-й стадии: постоянный ток (быстрая зарядка) -constaint wroutge witching заряд
Характеристики нагрузки Нагрузка напряжения Так же, как напряжение батареи Так же, как напряжение батареи
Нагрузка номинального тока 70A 80A 100А 50а 60A
Режим управления загрузкой В режиме \ OFF, режим управления напряжением PV, режим управления двойным временем, режим управления PV + времени
Дисплей и связь Режим отображения LCD128*64 DOTS/ BANTLIGHT DISPLE
Режим связи 8-контактный RJ45 Port/RS485/поддержка ПК Мониторинг программного обеспечения/поддержка WiFi модуль для реализации мониторинга облака приложений
Другие параметры Защитить функцию Входной выпуск над \ под защитой напряжения, профилактика обратной защиты подключения и т. Д.
Рабочая Температура -20 ℃ ~+50 ℃
Температура хранения -40 ℃ ~+75 ℃
IP (защита от входа) IP21
Чистый вес (кг) 14,7 кг 14,7 кг 18,8 кг
Весовой вес (кг) 16,6 кг 16,6 кг 20,6 кг
Размер продукта (мм) 371*500*187 371*500*187 391*500*227
Размер упаковки (мм) 590*420*270 590*420*270 590*440*320

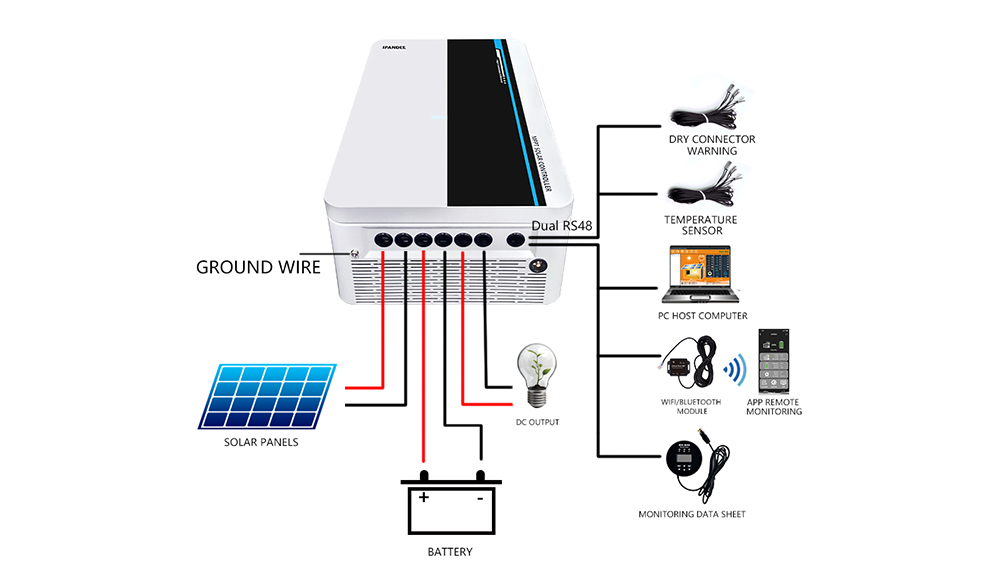

Диаграмма подключения системы

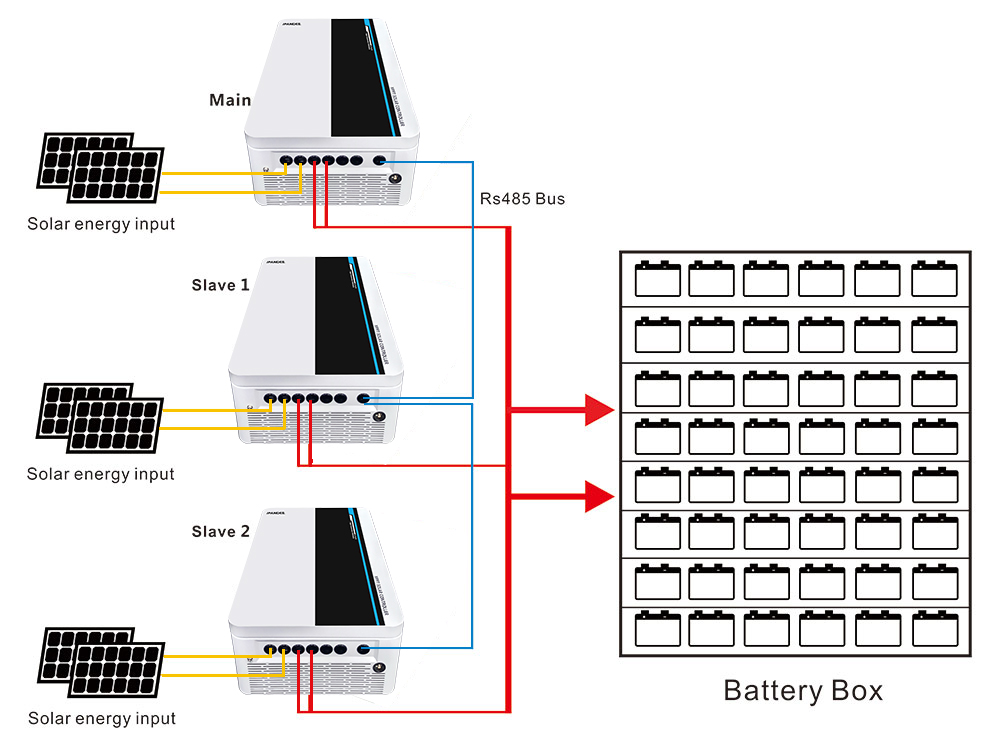

Параллельная диаграмма подключения



Примечание: Выше представлено стандартные параметры компании, любые изменения, пожалуйста, проверьте наш официальный веб -сайт.
