Controle do sistema de geração de energia fotovoltaica off-grid em casa

  • Fonte:Internet
  • Solte em:2019-02-18

1ControladorPrincípio de funcionamento básico

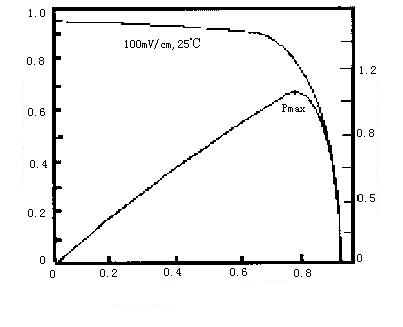

A curva característica de saída da célula solar mostrado na Figura 1, a característica de tensão da célula solar que tem um forte não-linear, isto é, quando a intensidade das mudanças da luz solar, a tensão de circuito aberto não muda muito, mas a corrente máxima será gerado Há mudanças consideráveis, portanto, a potência de saída e o ponto de potência máxima serão alterados. No entanto, quando a intensidade da luz é constante, a saída de corrente pela célula solar é constante e pode ser considerada como uma fonte de corrente constante. Portanto, é necessário pesquisar e projetar um controlador solar fotovoltaico com excelente desempenho, a fim de utilizar a energia solar de forma mais eficiente.

控制器的基本工作原理


No sistema de rede solar fotovoltaica de geração de energia, que converte a energia da luz em energia eléctrica absorvida célula solar é carregado pelo controlador de carga da bateria, enquanto a energia fornecida para a carga. funções de carga e regulador de descarga são, principalmente, dois, um no carregamento e descarregamento de protecção para evitar a sobrecarga da bateria ou ao longo de descarga ocorre, e a bateria é a tarefa de armazenamento de energia fornecida à carga durante a noite para o dia ou chuvoso A energia é usada, a outra é fornecer uma fonte de tensão CC estável para uso no inversor ou na carga CC. As principais funções que um controlador PV deve ter são:

1 função de desconexão e recuperação de alta tensão (HVD). O controlador deve ter uma desconexão de alta tensão de entrada e retomar a função de conexão.

2 Função de desconexão e recuperação de alarme de subtensão (LVG). sinal de alarme sonoro quando a tensão da bateria cai para subtensão valor definido, e parar a energia da bateria para a carga quando a voltagem da bateria recupera para o valor ajustado subtensão, para restaurar a energia para a bateria de carga.

3 recursos de proteção. O controlador deve ter um protector de curto-circuito; circuito de protecção de curto dentro do controlador; módulo de célula solar por circuito de protecção de descarga da bateria inversa; de carga, um módulo de célula solar ou a polaridade da bateria circuito de protecção reversa; evitar áreas de raios-propenso causados ​​por raios Quebre o circuito de proteção.

Função de compensação de temperatura 5. Quando a temperatura da bateria for inferior a 25 ° C, a bateria deve exigir uma tensão de carga mais alta para concluir o processo de carregamento. Por outro lado, as baterias acima dessa temperatura exigem uma tensão de carga menor. Normalmente, a bateria de chumbo-ácido tem um coeficiente de compensação de temperatura de 45 mv / C.



Controlador de carga e descarga



2 controladores de carga e descarga do tipo paralelo

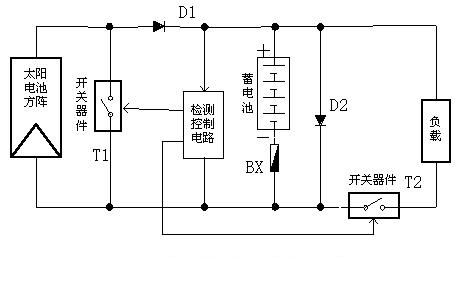

Paralelo controladores de carga diagrama mostrado na Figura 2, nos controladores de carga do tipo paralelo circuito de carga, o T1 dispositivo de comutação está ligado em paralelo com a saída da célula solar quadrado, quando a voltagem da bateria for maior do que o "corte completo fora de tensão", comutação dispositivo de T1 é ligado, enquanto o díodo D1 é desligado, a corrente do gerador fotovoltaico saída directamente através da purga T1 curto, não para carregar a bateria, de modo a assegurar que a bateria não ser sobrecarregado, actuam como uma "protecção contra sobrecarga" .

并联型充放电控制器


O carregamento da bateria não irá reverter as células solares quadrados D1 para prevenir "reverso carregamento diodo", apenas quando a tensão de saída do gerador fotovoltaico é maior do que a tensão da bateria, D1 pode ser transformado, considerando que D1 é desligado, garantindo assim o tempo de noite ou tempo chuvoso , desempenhar o papel de "proteção de carga reversa".

descarga da bateria comutação dispositivo T2 é um interruptor, quando a corrente de carga é maior do que a corrente nominal em caso de sobrecarga ou curto-circuito de carga, T2 é desligado, o jogo de ação "sobrecarga de saída" e "saída de proteção de curto-circuito." Ao mesmo tempo, quando a tensão da bateria é menor do que a "tensão de descarga excessiva", o T2 também é desligado, o que desempenha o papel de "proteção contra excesso de descarga".

D2 é "diodo anti-sentido inverso", quando a polaridade da bateria é invertida, o D2 de descarga da bateria está ligado pelo curto-circuito D2, para gerar uma grande corrente rapidamente pode derreter soprado fusível, actuam como uma "bateria protecção anti-inverso" Função.

circuito de controlo de detecção em qualquer altura da voltagem da bateria é detectada quando a tensão é maior do que a "tensão de corte completo fora de" tempo que a T1-condução "protecção contra sobrecarga", de modo que T2 desligado quando a tensão for menor do que a "tensão sobre-descarga" fora de "sobre-descarga" .



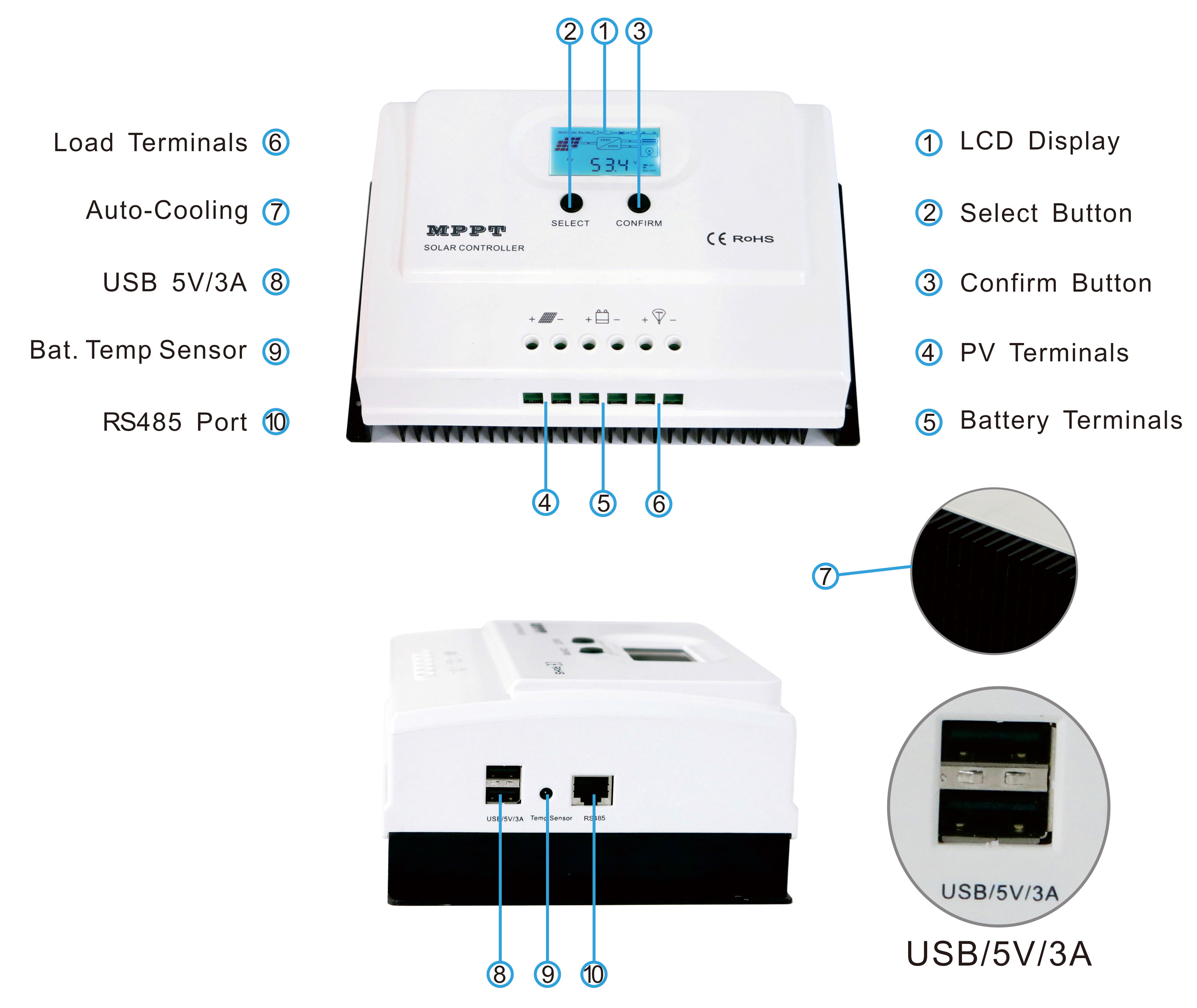

Controlador paralelo



3. Controlador de carga e descarga da série

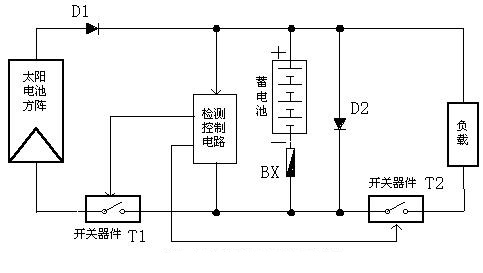

O diagrama de blocos do controlador de carga e descarga em série é mostrado na Figura 3. A única diferença é que a conexão do dispositivo de comutação T1 é diferente, o tipo paralelo T1 é conectado em paralelo ao arranjo de células solares. A saída, enquanto a série T1 está conectada em série no circuito de carga. Quando a tensão da bateria é maior do que o "cut off tensão total", Tl está desligado, a célula solar não irá recarregar a bateria, agir como um efeito de "protecção contra sobrecarga".


串联型充放电控制器
