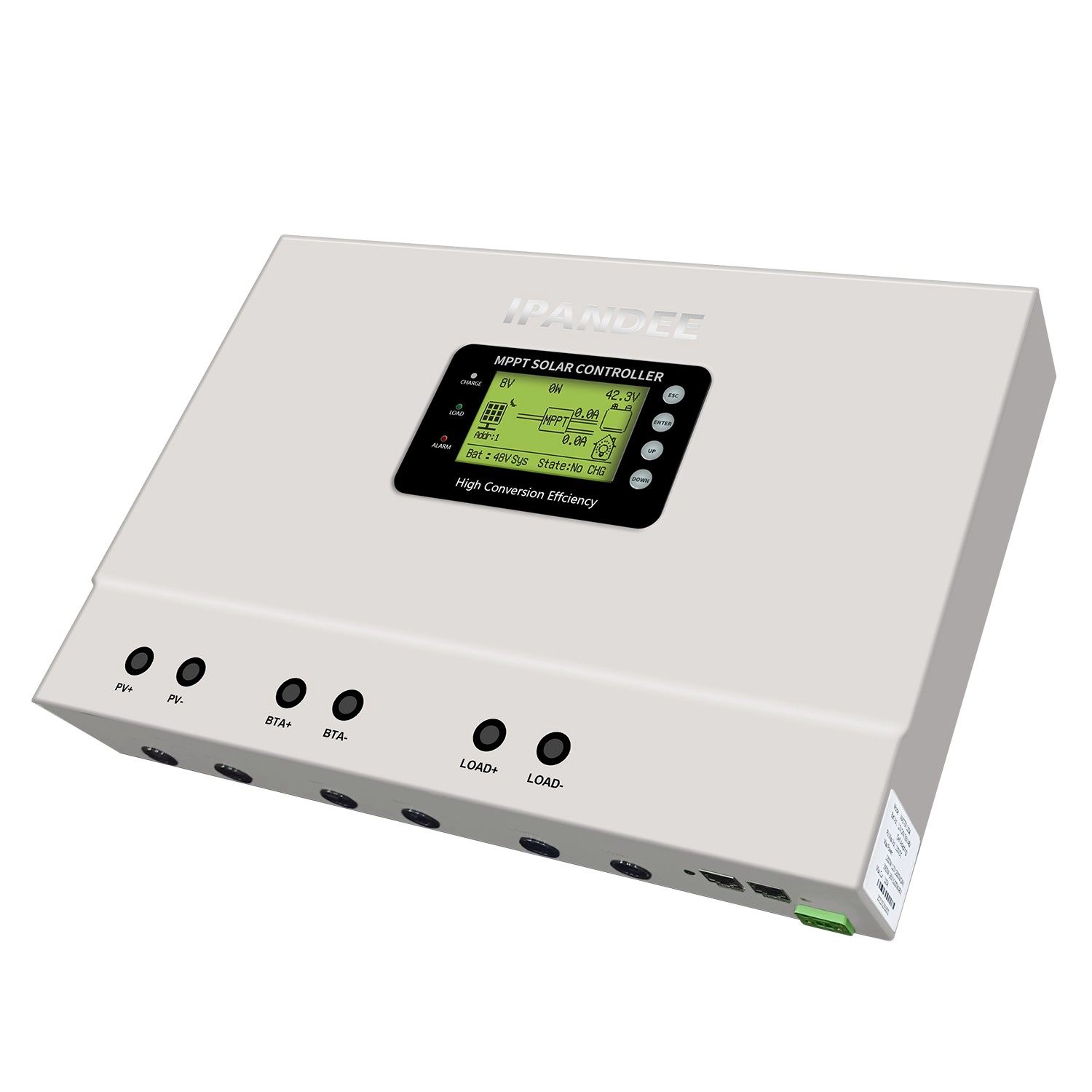

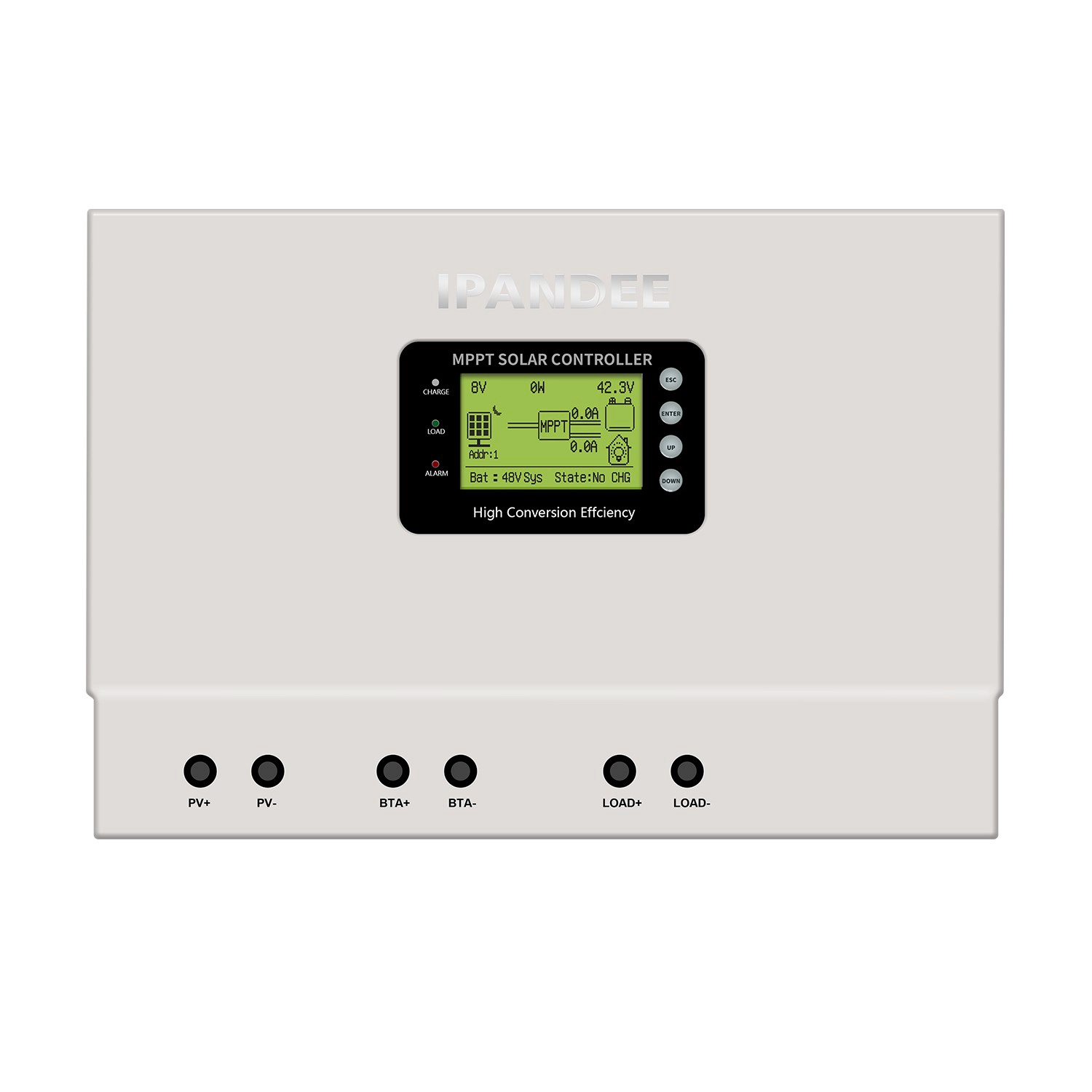

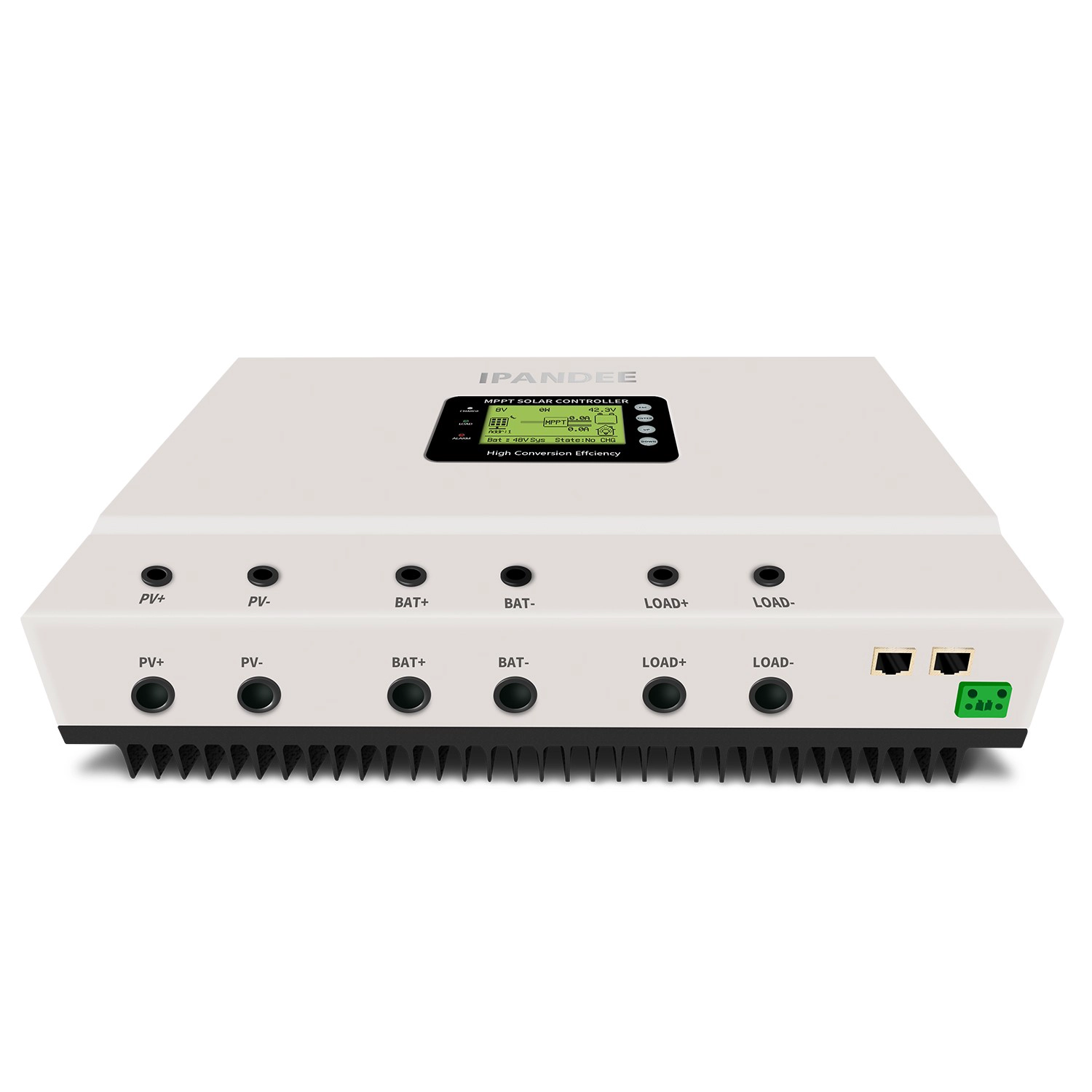

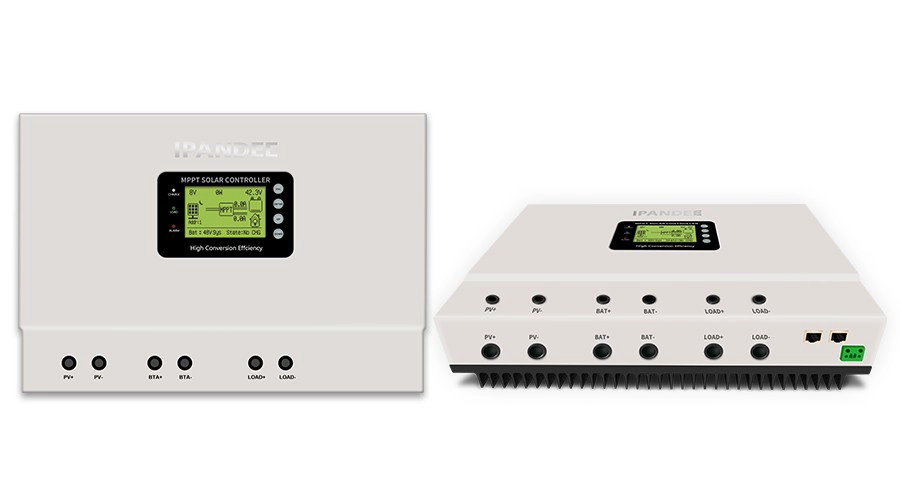

Regolatore / Regolatore di carica solare I-Panda New 100A LCD, Ethernet MPPT

  • Marca: I-Panda
  • Numero di modello: MASTER-DC12 / 24 / 36V / 48V-100A
  • Tensione nominale: riconoscimento automatico DC12V / 24V / 36V / 48V
  • Efficienza di punta: 99%
  • Colore: verde / blu / bianco
  • Display: LCD + LED
  • 4 pulsanti Smart: Sì
  • Modalità carica: mppt
  • Porta di comunicazione: RS485
  • Set di dati e monitor: sì
  • 3 fasi di carica: carica rapida, tensione costante, carica fluttuante
  • Tipo di batteria: tipo generale; altri sono definiti dagli utenti

Nuovo LCD Regolatore / Regolatore di carica solare 100A, Ethernet MPPT


caratteristica

1. Ha un algoritmo MPPT efficiente, efficienza MPPT ≥99,5% e efficienza del convertitore fino al 98%.
2. Modalità di ricarica: tre fasi (corrente costante, tensione costante, carica flottante), prolunga la durata delle batterie.
3. Quattro tipi di selezione della modalità di carico: ON / OFF, controllo della tensione FV, controllo Dual Time, controllo PV + Time.
4. Riconoscimento automatico della tensione di sistema della batteria.
5.Tre tipi di impostazioni dei parametri di batteria al piombo-acido (Seal \ Gel \ Flooded) comunemente usate possono essere selezionate dall'utente e l'utente può anche personalizzare i parametri per l'altra carica della batteria.
6. Ha una funzione di limitazione della carica corrente. Quando la potenza del PV è troppo grande, il controller mantiene automaticamente la potenza di carica e la corrente di ricarica non supererà il valore nominale.
7. Supporto parallelo multi-macchina per realizzare l'aggiornamento della potenza del sistema.
8. La funzione di display LCD ad alta definizione per controllare i dati di funzionamento del dispositivo e lo stato di funzionamento, può anche supportare modificare il parametro di visualizzazione del controller.
Comunicazione 9.RS485, possiamo offrire protocollo di comunicazione per la gestione integrata dell'utente conveniente e lo sviluppo secondario.
10. Supporto software di monitoraggio del PC e modulo WiFi per realizzare il monitoraggio cloud APP.
11.CE, RoHS, certificazioni FCC approvate, possiamo assistere i clienti a passare varie certificazioni.
12,3 anni di garanzia, e 3 ~ 10 anni di servizio di garanzia estesa può anche essere fornito.

Parametro

Serie MASTER 48BL-100A
Categoria di prodotto Proprietà del controller MPPT (tracking del punto di massima potenza)
Efficienza MPPT ≥99.5%
Potenza in standby 0.5W ~ 1.2W
Tensione di sistema Riconoscimento automatico
Metodo di dissipazione del calore Aria condizionata
Caratteristiche di input Tensione di ingresso Max. VP (VOC) DC150V
Inizia il punto di tensione di carica Tensione batteria + 3V
Basso punto di protezione della tensione di ingresso Voltaggio della batteria + 2V
Punto di protezione da sovratensione DC150V
Potenza fotovoltaica nominale Sistema a 12V 1300W
Sistema a 24V 2600W
Sistema a 36V 3900W
Sistema 48V 5200W
Sistema 96V -
Caratteristiche di carica Tipi di batterie selezionabili (batteria del gel predefinita) Acido al piombo sigillato, batteria gel, allagata (anche altri tipi di batterie possono essere definiti)
Carica corrente nominale  100A
Metodo di ricarica  3 fasi: corrente costante (ricarica rapida) - carica continua a tensione costante
CARATTERISTICHE Carico di tensione Lo stesso della tensione della batteria
Carica corrente nominale 100A
Modalità di controllo del carico Modalità On / Off, modalità di controllo della tensione FV, modalità di controllo Dual-time, modalità di controllo del tempo PV +
Visualizza & Comunicazione Modalità display Display della retroilluminazione del codice del segmento LCD ad alta definizione
Modalità di comunicazione Porta RJ45 a 8 pin / RS485 / supporto software di monitoraggio / supporto del software per PC per realizzare il monitoraggio cloud APP
Altri parametri Proteggere la funzione Ingresso-uscita sopra \ protezione sottotensione, Prevenzione della protezione inversa del collegamento, protezione da eliminazione della batteria ecc.
Temperatura di funzionamento -20 ℃ ~ + 50 ℃
Temperatura di conservazione  -40 ℃ ~ + 75 ℃
IP (protezione ingresso) IP43
Max. dimensione della connessione 50mm2
Peso netto (kg)  7.1
Peso lordo (kg)  8.8
Dimensioni del prodotto (mm) 420 * 280 * 95
Dimensione dell'imballaggio (mm) 510 * 368 * 210

Pagina di impostazione

Nota: Tutte le informazioni di cui sopra sono un esempio che rappresenta lo stato di funzionamento di MAESTRO in qualche tempo . In diversi stadi di lavoro i parametri cambieranno, come il lavoroing modalità, corrente di carica, modalità di carica, potenza di carica e così via; Nella modalità guasto mostrerà la modalità guasto;

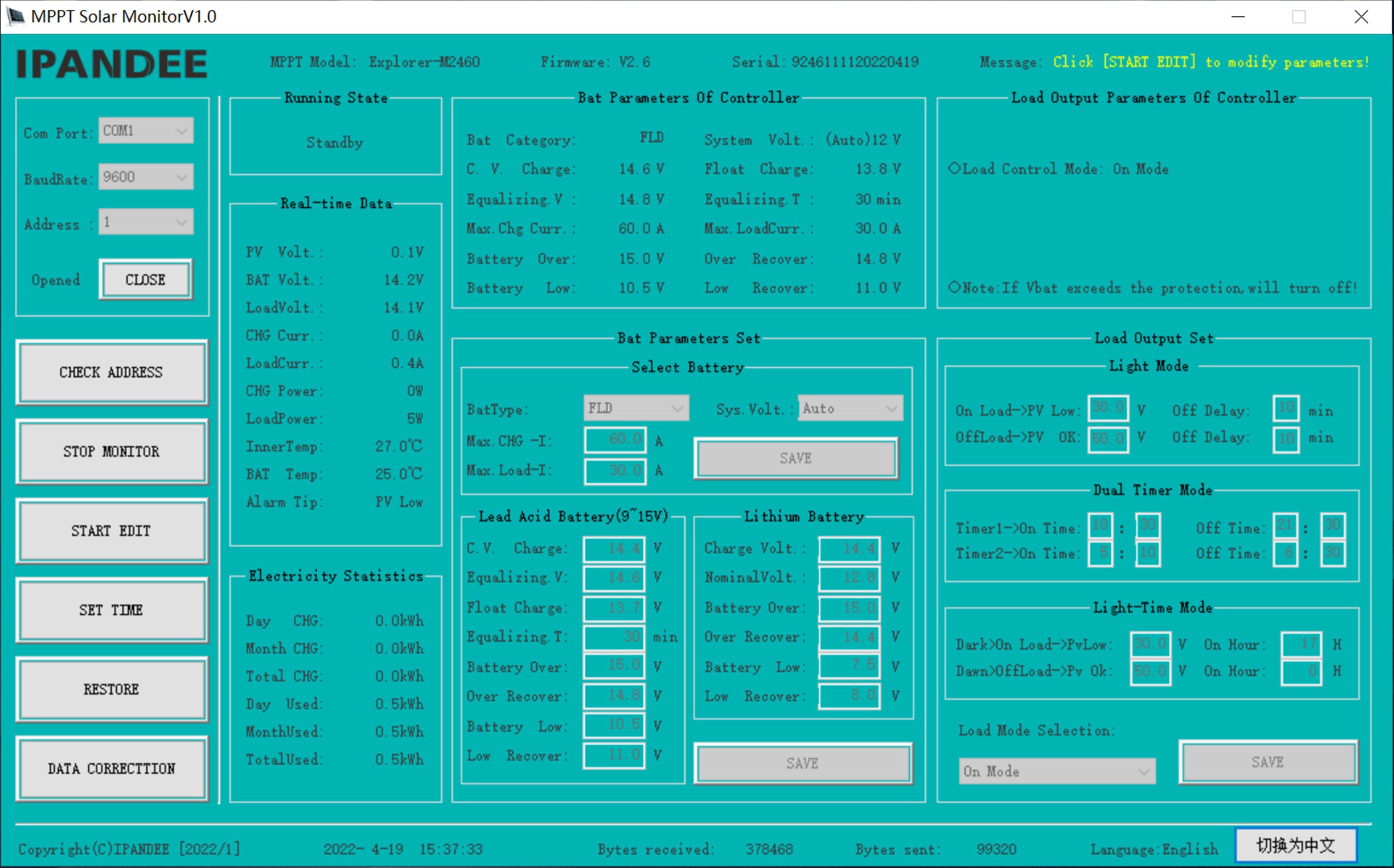

Comp. Superioreuter Software e Test Softwsiamo

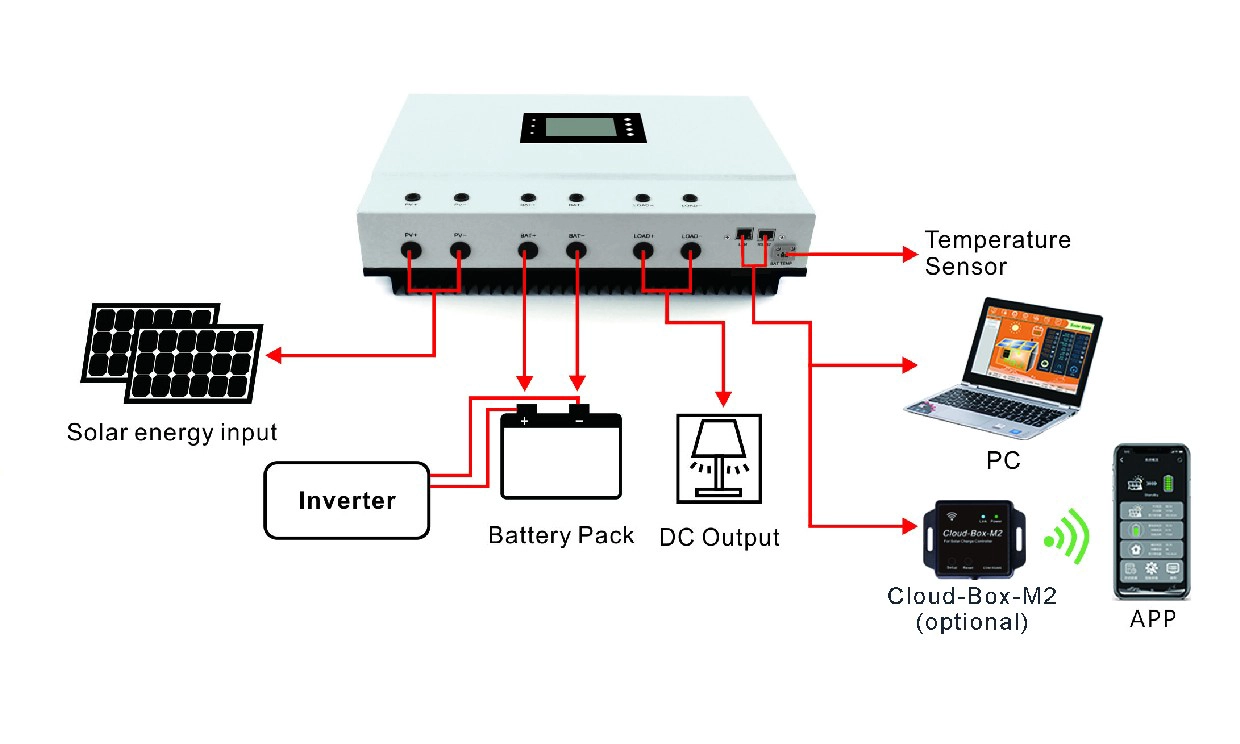

Schema di collegamento del sistema

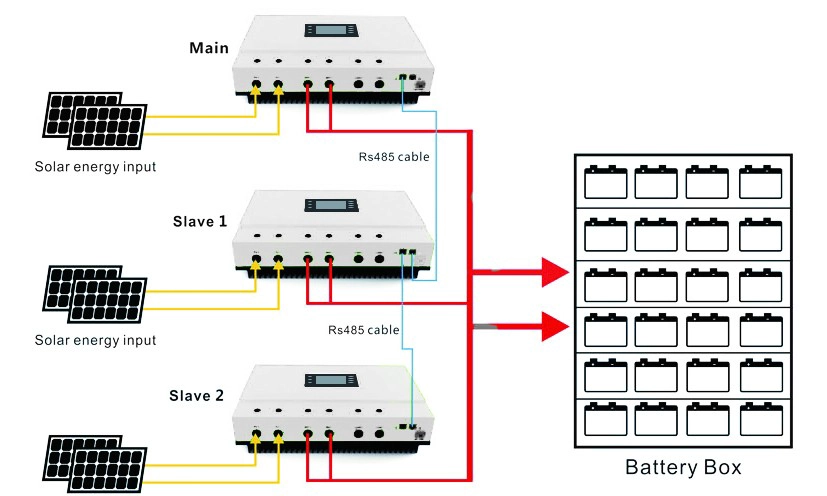

Diagramma di connessione parallela

Il controller MASTER MPPT ha vinto il 10 ° posto alla Shanghai (2016) alla fiera SNEC Fair 10TOP
