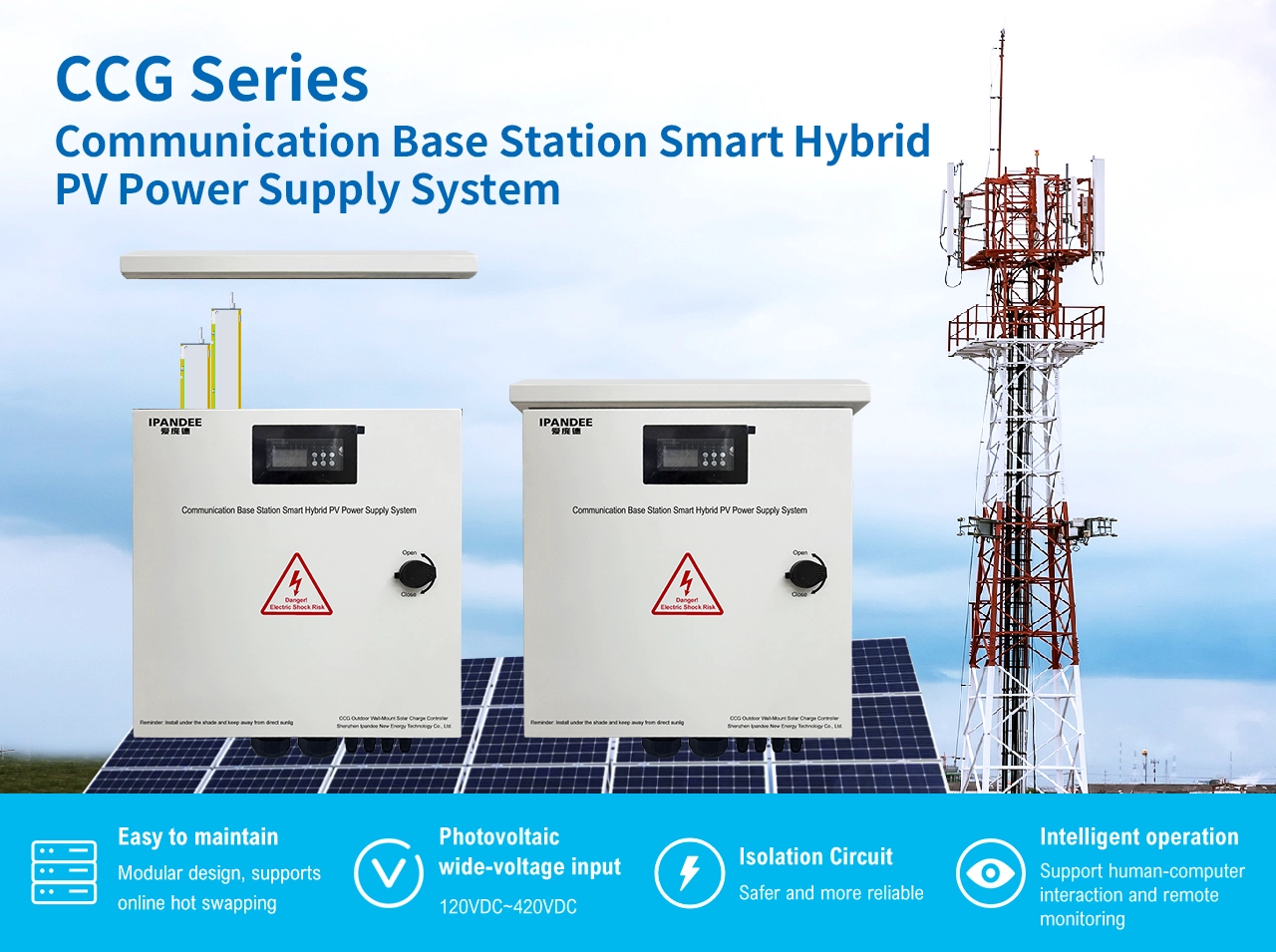

Система источника питания гибрида PV Hybrid PV (DC)
Система питания Hybrid PV Hybrid PV (DC) представляет собой решение для энергосбережения зеленой энергии, специально предназначенное для операторов связи для экономии энергии, сокращения выбросов углерода и повышения эффективности. Эта система использует архитектуру мощности постоянного тока, что позволяет обеспечить бесшовную интеграцию без прерывания источника питания. Он может быть напрямую добавлен в существующие системы питания режима коммутатора без необходимости питания и реконфигурирования всей базовой станции. Это не только снижает время и стоимость ремонта, но также обеспечивает непрерывную питание и стабильность для базовой станции. Следовательно, это особенно подходит для ремонта старых базовых станций. Кроме того, он интегрирует интеллектуальную технологию контроля и гибкого распределения, достигая повышения энергоэффективности на 20-30%; Продвижение зеленого и низкоуглеродистого преобразования сценариев базовой станции связи.
В то же время, благодаря фотоэлектрическому постоянному снабжению постоянного тока, оборудование DC может достигать более 5 часов без муниципального потребления энергии в течение дня и может снизить ежегодное выброс углерода одной станции более чем на 10 тонн, что глубоко соответствует национальной энергоэффективности «двойной углерод» и обеспечивает ключевую техническую поддержку для строительства новой типа цифровой инфраструктуры с «минимальной энергоэффективностью и интеллектуальной операцией» и интеллектуальной операции и интеллектуальной операции и интеллектуальной операции и интеллектуальной операции и интеллектуальной работы и интеллектуальной работы.

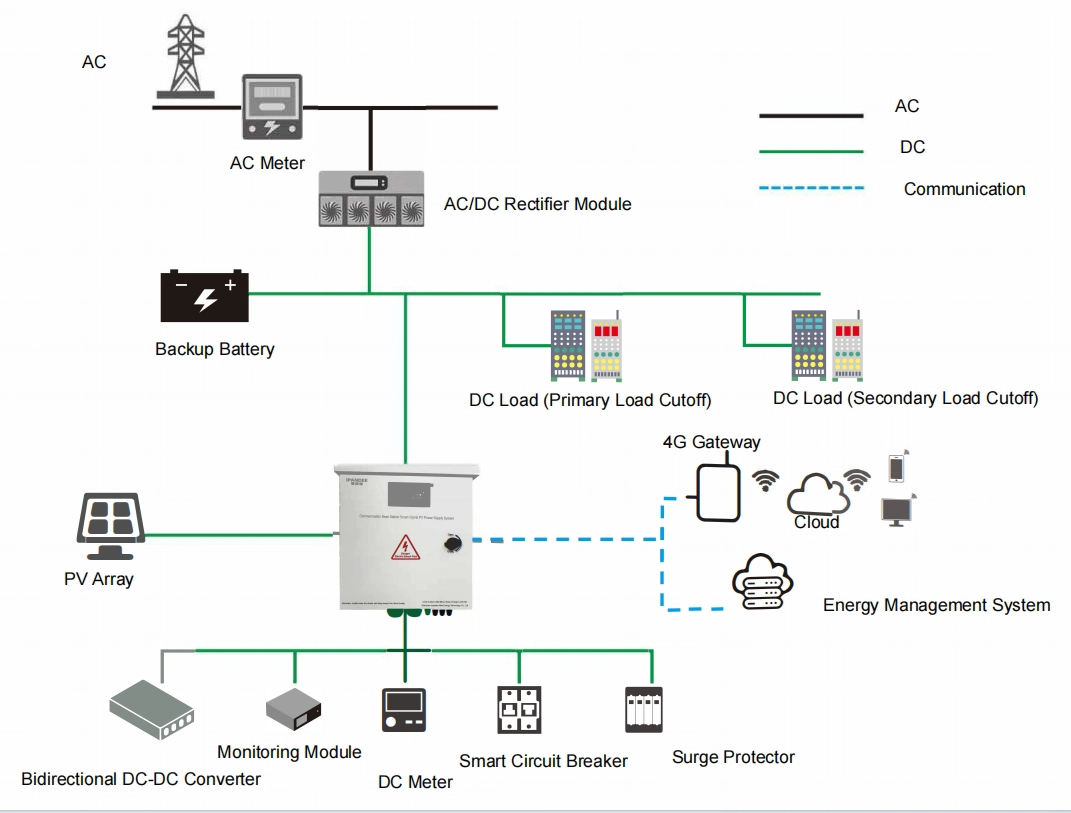

Гибридная система питания PV (DC) принимает солнечную энергию в качестве энергии основной энергии в сочетании с интеллектуальной регуляцией и дополнительной технологией муниципальной мощности, и состоит из следующих компонентов основных:
Преобразовать солнечную энергию в электричество постоянного тока для питания нагрузки на основание базовой станции;
Модуль зарядки MPPT: отслеживание максимальной точки мощности солнечных панелей в реальном времени и динамическая оптимизация выходной эффективности (до 15-25%).
Выключатель входной цепи молниеносная защита: обеспечить функцию защиты цепи и молнии для обеспечения безопасности системы.
Полученная страховка: предотвращайте ущерб оборудованию, вызванному ненормальными условиями труда, такими как перегрузка и короткий замыкание.
Измеритель энергии DC измерителя: мониторинг производства электроэнергии и нагрузки в реальном времени, анализ потребления энергии.
DTU 4G Модуль: интегрированная функция удаленного мониторинга, поддерживает стыковку с помощью системы динамической среды базовой станции и реализует без присмотра за эксплуатацию и обслуживание.
Функция: Когда производство солнечной энергии недостаточна, исходная система питания дополняет источник питания для достижения бесшовного переключения.
Фотоэлектрическая установка Кронт: изготовлен из горячих оцинкованной стали Q235, сопротивление ветровой нагрузки больше или равна 0,75 кН/м², подходящее для сложной наружной среды.
Кабель передачи и распределения: высокотемпературная, антивозрастная конструкция, в соответствии с стандартом огнестойкости GB/T 19666.

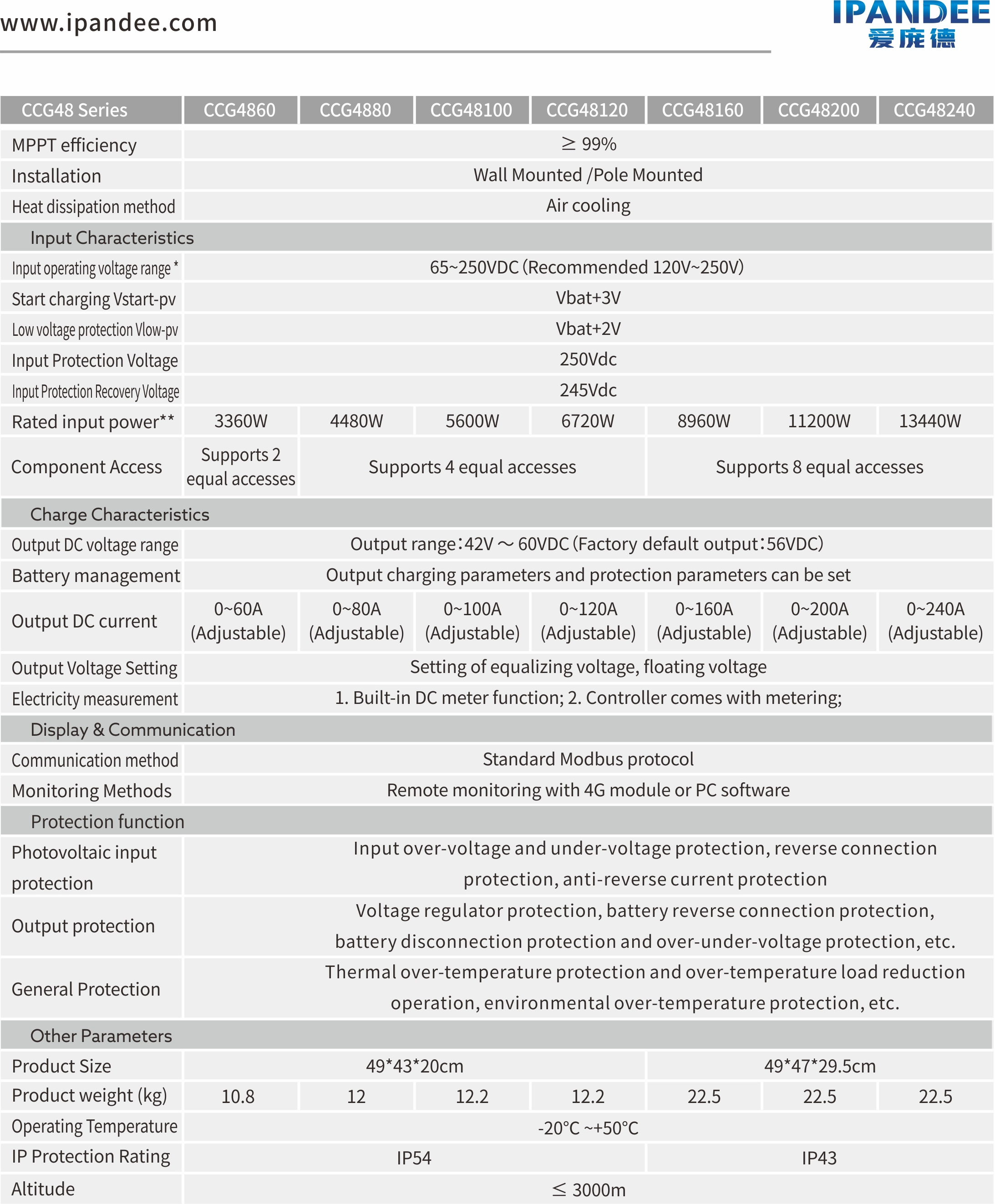

1. Стабильный и надежный: модуль питания принимает изолированную схему проектирования цепи;
2. Интеллектуальное сотрудничество: поддержка мониторинга под ключ модулей PV, модулей выпрямителя и модулей DCDC;
3. Высокая эффективность: PV -модули поддерживают функцию MPPT, эффективность конверсии составляет более 96%;
4. Вход широкого напряжения для частей PV: рабочее напряжение фотоэлектрического входа составляет 120 В постоянного тока ~ 420 В постоянного тока;
5. Легко в обслуживании: полностью модульный дизайн, поддержка горячего обмена;

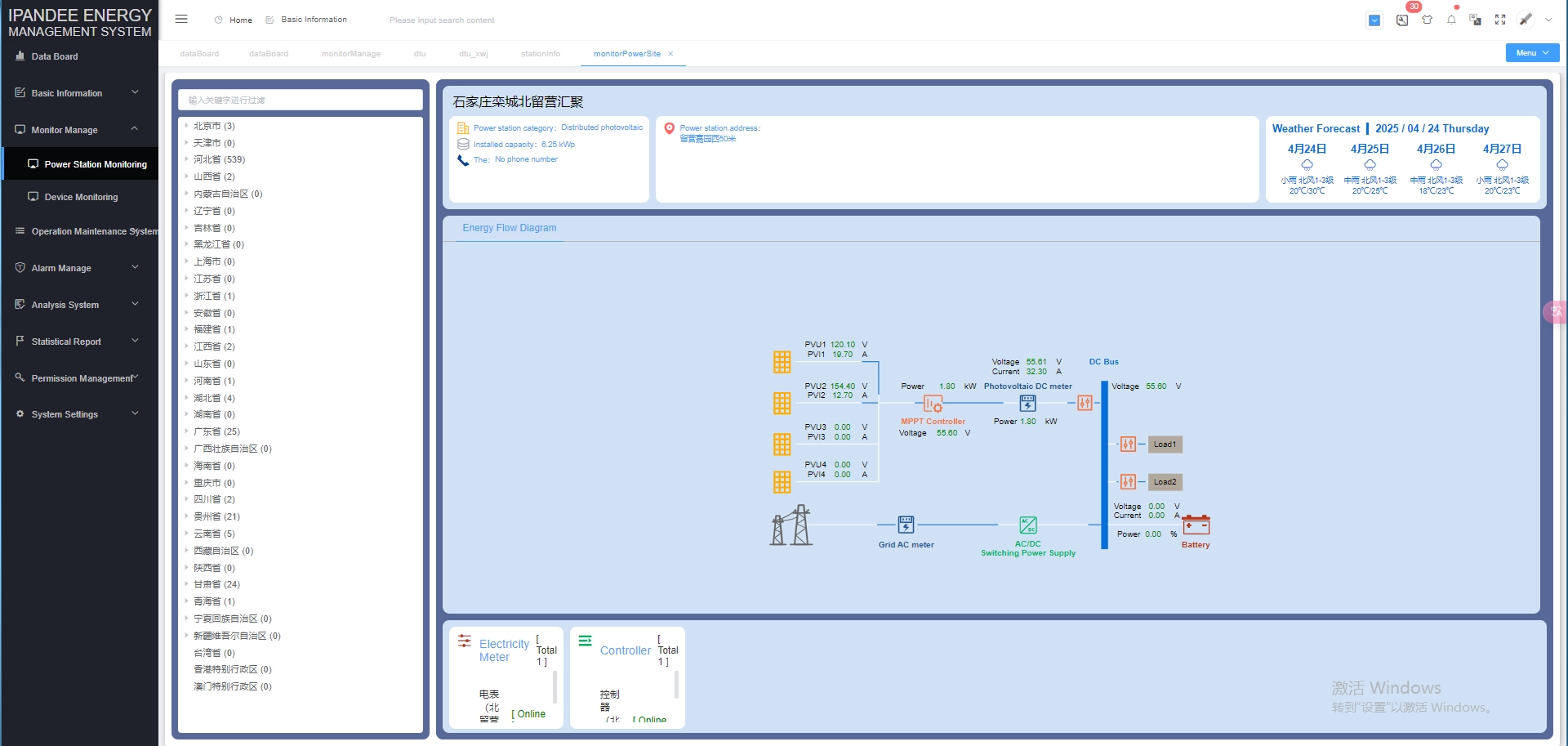

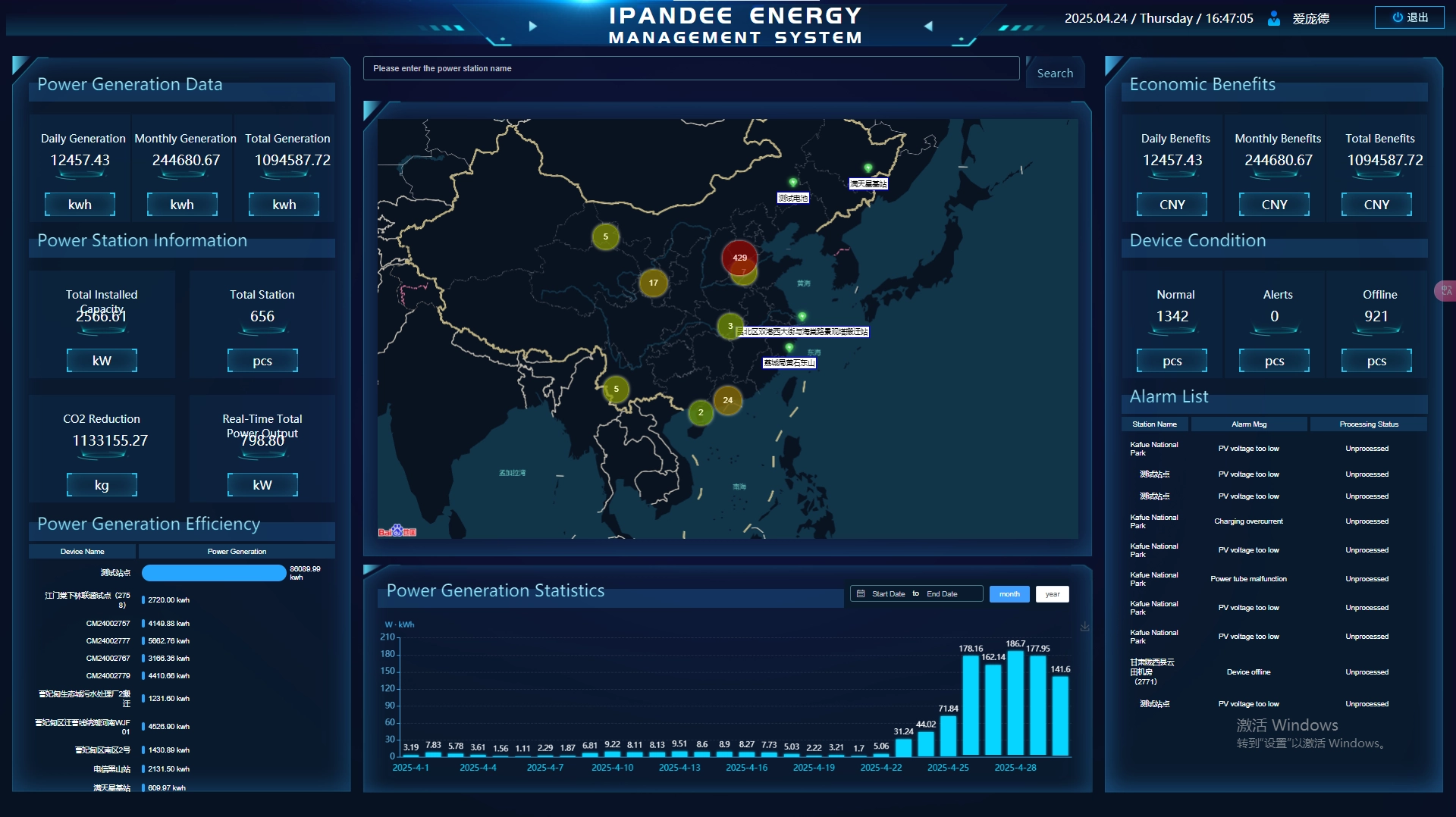

6. Удаленная работа и обслуживание: поддержка удаленного беспроводного мониторинга, интеллектуальная платформа работы и технического обслуживания, всегда следите за статусом работы;

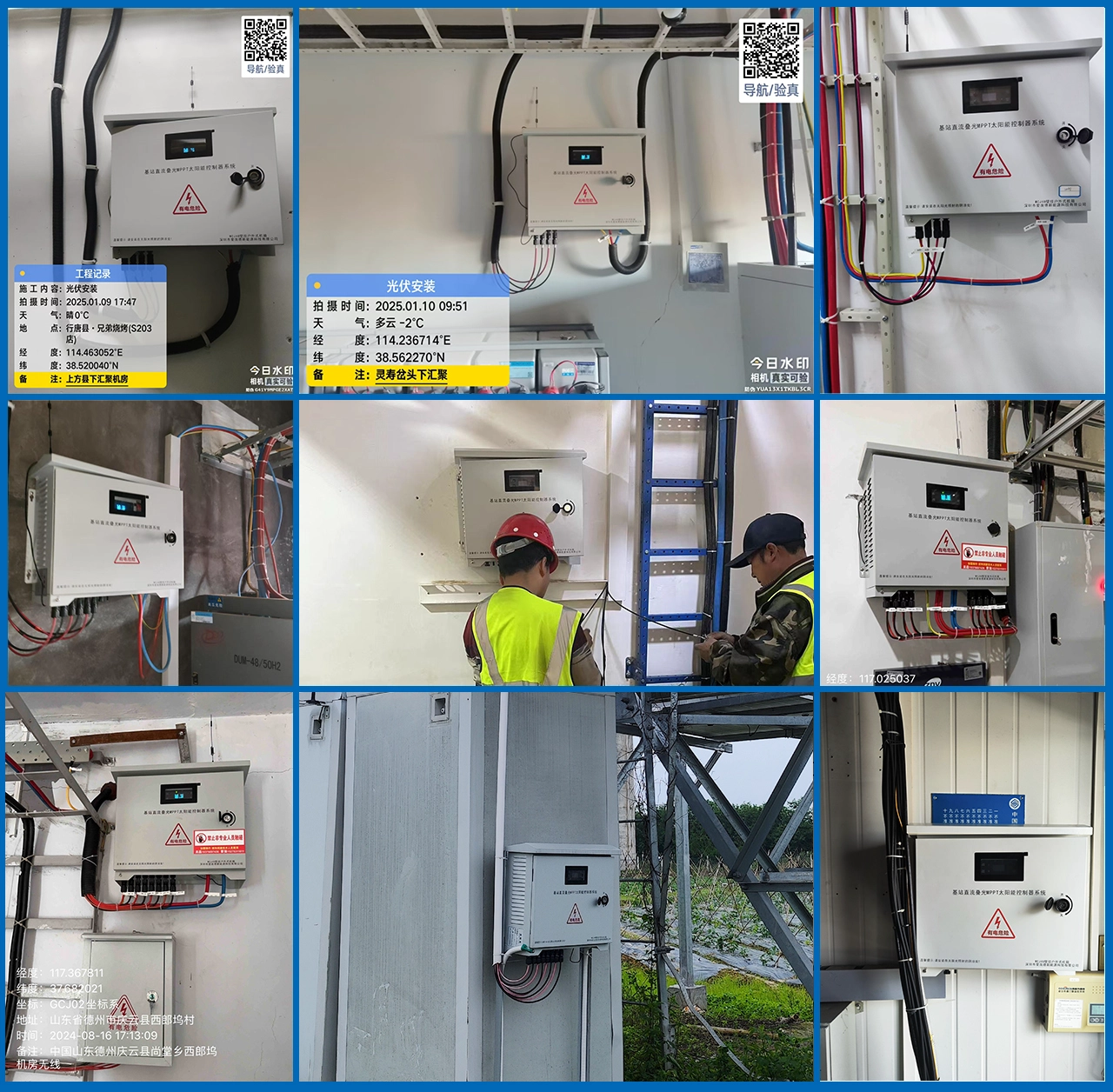

7. Легкая установка: Защитный класс IP55, монтажная стена и полюса поддержки;
8. безопаснее: встроенный защитник всплеска, выключатель схемы, обратная защита, защита от переизбытки и т. Д.
Ток, генерируемый фотоэлектрическим модулем, уходит вниз гибридным фотоэлектрическим модулем DC-DC DC-DC и подключен к шине постоянного тока. Диапазон рабочего напряжения для базовой станции составляет 40 В-60 В, с рейтингом рабочего напряжения 56 В. При достаточных условиях солнечного света гибридное напряжение постоянного тока контроллера увеличивается на 0,5-2,0 В по сравнению с исходным напряжением постоянного тока базовой силовой шкафа (это может быть скорректировано в соответствии с полностью заряженным напряжением батареи), обеспечивая безопасную работу оборудования и приоритет потреблению фотоэлектрической мощности;
Когда производство электроприводов фотоэлектрической ≥ мощности нагрузки постоянного тока базовой станции, нагрузка на базовую станцию постоянного тока на 100% питается на фотоэлектрическом виде;
Когда фотоэлектрическая выработка электроэнергии ＜ мощность нагрузки постоянного тока базовой станции, фотоэлектрическая и электрическая питание нагрузку постоянного тока базовой станции одновременно;
Когда фотоэлектрическая выработка электроэнергии составляет 0, нагрузка на основу базовой станции на 100% питается электрическим питанием;
В любое время приоритет будет отдан для использования фотоэлектрической выработки электроэнергии, дополненной электричеством сетки, для максимизации использования солнечной энергии;
