Por causa da diferença de níveis de desenvolvimento econômico, há uma pequena parte das áreas remotas, não resolve o problema fundamental da electricidade, não pode desfrutar de civilização moderna, geração de energia fotovoltaica fora da rede podem ser resolvidos sem eletricidade ou menos residentes na área de eletricidade problema fundamental da eletricidade.

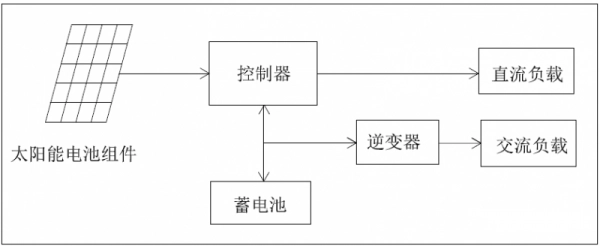

O sistema fotovoltaico de geração de energia fora da rede é composto principalmente por módulos fotovoltaicos, suportes,ControladorInversor, bateria e sistema de distribuição de energia. O plano elétrico do sistema é considerar a seleção, cálculo e contabilidade de componentes, inversores (controladores) e baterias. Antes de planejamento, trabalho preliminar de fazer, porque o sistema off-grid é costume, não um programa consistente, você precisa entender o usuário eo tipo de potência da carga, dia e noite a electricidade, as condições meteorológicas endereço do dispositivo. O sistema off-grid fotovoltaico, baseado no clima para eletricidade, não tem 100% de confiabilidade.
O sistema fora da rede deve estar equipado com baterias e ocupar 30-50% do custo do sistema de geração de energia. Além disso, a vida útil das baterias de chumbo-ácido é geralmente de 3 a 5 anos, e tem que ser substituída posteriormente Do ponto de vista econômico, é difícil obter uma ampla gama de implementos e é adequado apenas para uso local sem eletricidade.
Diferentemente do sistema fora da rede e do sistema conectado à rede, os componentes e inversores não são configurados de acordo com uma determinada proporção, mas são planejados de acordo com a carga do usuário, o consumo de energia e as condições climáticas locais:
1, de acordo com o tipo de carga do usuário
E a energia reconhece o poder do inversor fora da rede

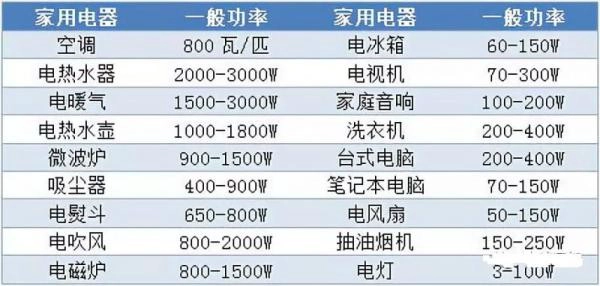

carga doméstica é geralmente dividido em carga indutiva e carga resistiva, máquinas de lavar roupa, aparelhos de ar condicionado, frigoríficos, bombas de água, exaustores de cozinha e outros carga do motor com carga indutiva, a potência de arranque do motor é de 3-5 vezes a potência nominal do inversor em contabilidade A potência dessas cargas deve ser levada em conta ao calcular a potência. A potência de saída do inversor é maior que a potência da carga. No entanto, como para as famílias pobres em geral, considerando que todas as cargas podem não ser abertas juntas, a fim de economizar o custo, a soma dos poderes de carga pode ser multiplicada por um fator de 0,7-0,9. A lista abaixo é o poder de eletrodomésticos comuns para referência durante o planejamento.
2. Reconhecer a potência do componente com base no consumo de energia diário do usuário
A quantidade de eletricidade disponível no sistema fora da rede = potência total dos componentes * média de horas de geração de energia solar *ControladorPotência * energia da bateria. O princípio de planejamento dos componentes é satisfazer a demanda diária de consumo de energia sob condições climáticas uniformes, ou seja, a geração diária de energia dos módulos solares é um pouco maior que o consumo diário de energia da carga. Como as condições climáticas são inferiores e superiores ao valor uniforme, o planejamento do módulo de célula solar é basicamente satisfeito com a necessidade da pior temporada de iluminação, ou seja, a bateria pode ser totalmente carregada todos os dias no pior momento de iluminação. No entanto, em algumas áreas, a iluminação da pior estação é muito menor do que a média anual.Se a energia dos módulos solares for planejada de acordo com a pior condição, a geração de energia excederá em muito os requisitos reais em outras épocas do ano. , formando resíduos. Só então considerada adequada para aumentar a capacidade planejada da bateria, aumento do armazenamento de energia elétrica, de modo que a bateria em um estado de descarga de luz, o pior dano compensação temporada quantidade insuficiente geração de luz da formação de nuvens de armazenamento de energia. A geração de energia dos componentes não pode ser completamente convertida em eletricidade, mas também a potência do controlador e a perda da máquina e a perda da bateria.
Assembleia significa ângulo considerar geográfica direção ao sul localização, os requisitos de satisfação de verão e inverno possível, em nosso país, a célula solar é geralmente selecionada azimutal do usuário, de modo que a capacidade de geração de energia da célula solar da maior unidade, e mais inclinados O ângulo é o ângulo no qual a geração de energia anual da célula solar pode ser tão grande quanto possível, e a diferença entre a geração de energia no inverno e no verão pode ser a menor possível.
Tal carga de lâmpada, ventilador, secador de cabelo, multiplicado pelo tempo igual ao consumo de energia, ar condicionado, refrigerador tal uma carga, é nula de operação, e potência de ar condicionado no interior e exterior da diferença de temperatura, a área da sala, a energia do ar condicionado pode Há muita conexão, 1 1P ar condicionado, 8 horas à noite, consumo de energia 1-5 graus.
3, de acordo com o consumo de eletricidade do usuário durante a noite
Ou espere o tempo de espera para determinar a capacidade da bateria
A tarefa da bateria é garantir o uso normal da carga do sistema quando a quantidade de radiação solar é insuficiente. Em relação à carga importante, é necessário garantir o funcionamento normal do sistema dentro de alguns dias, e o número de dias chuvosos consecutivos deve ser considerado. Cargas gerais, como luzes de rua solares, podem ser selecionadas em 2 a 3 dias, dependendo da experiência ou das necessidades. No que diz respeito às famílias pobres em geral, o preço deve ser considerado em primeiro lugar, por isso não é necessário considerar os dias chuvosos.Quando o sol é bom, é mais útil. Menos uso quando o sol não está bom, não há necessidade sem o sol. Ao selecionar a carga, tente usar equipamentos de economia de energia, como luzes LED e condicionadores de ar do inversor. O planejamento da bateria inclui principalmente o planejamento da capacidade da bateria e o planejamento da combinação série-paralelo da bateria. No sistema de geração de energia fotovoltaica, a maioria utiliza baterias de chumbo-ácido, considerando a duração da bateria, a profundidade de descarga é geralmente entre 0,5 e 0,7. Capacidade de planejamento da bateria = (carga diária média de consumo de energia * dias chuvosos consecutivos) / profundidade de descarga da bateria.

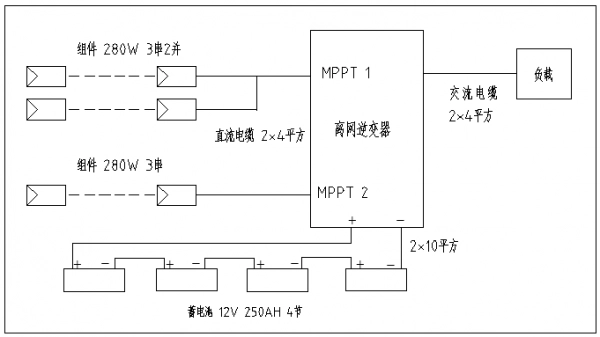

4, 5kVA planejamento do sistema doméstico
A demanda dos clientes por energia elétrica: 200 watt trabalho de iluminação seis horas por dia, 50-watt geladeira de trabalho 24 horas por dia, trabalhando 12 horas por inversor de ar condicionado, TV 50 operação watt 10 horas por dia. Há máquinas de lavar, computadores de mesa, panelas de arroz, ventiladores elétricos e outros aparelhos quando não manter o endereço do dispositivo cliente em Yunnan Diqing.
1, calcular o poder de carga total
200 watts de iluminação, 50 watts de geladeira, 750W de ar condicionado, 50 watts de aparelho de TV, 300W de máquina de lavar roupa, 200W de computador desktop, 1200W de panela de arroz, 100W de ventilador elétrico, total 2850W, escolha Ai PoundMáquina do inversor do controle do SPCA potência de saída é de 4.0KW.
2, cálculo diário de eletricidade
1,2 kWh iluminação, o grau refrigerador 1, 2 graus aparelho de ar condicionado, de televisão 0,5 graus, um grau máquina de lavar roupa de cálculo, da área de trabalho de 0,5 graus, panelas de arroz de 1 grau, ventiladores 0,5, uniformidade total de sete 7 graus, na prática, cerca de 6-10 graus por dia. Yunnan Diqing Guang como melhores condições, mesmo contar 4,5 horas por dia, 9 280W componente selecção plano, um total de 2.52kW, sistema de 11,34 graus por dia geração de energia uniforme, fora da rede, baixo consumo de energia, tipicamente, cerca de 0,8, Uniformemente 9 graus de eletricidade podem ser usados todos os dias, assim você pode ficar satisfeito com mais de 99% da demanda de eletricidade.
3, bateria de contabilidade
eletrodomésticos principalmente à noite com, talvez apenas cerca de 20% durante o dia, a fim de aumentar o número de vida útil da bateria, pode ser apropriado para aumentar a capacidade da bateria, carga e descarga todos os dias de baixa profundidade, a seleção de seção de planejamento do projeto 4 12V250AH coloidal de chumbo-ácido A bateria tem uma capacidade total de 12.000 VAH, a potência disponível é de cerca de 8,4 graus, e a energia elétrica é de 6 kW à noite A profundidade de descarga é de cerca de 50%.
Aviso: O conteúdo é parcialmente da internet. Para transmitir mais informações, isso não significa concordar com suas opiniões ou confirmar sua descrição. O conteúdo do artigo é apenas para referência. Se houver alguma infração, entre em contato no tempo.
