Les entreprises nationales ont commencé à déployer la communication photovoltaïque

  • Source:Internet
  • Relâchez le:2019-03-25
Communication photovoltaïque signifie que le développement des équipements de communication favorise l’amélioration de la qualité du service de communication, l’extension de la zone de service de communication, la gestion imparfaite du système d’alimentation dans les zones isolées, la difficulté d’alimentation électrique et l’instabilité de l’alimentation qui affecte les stations de base. Opération stable.
Pour faire face à ce problème, l’Etat a préconisé la construction de projets photovoltaïques dans des zones reculées, notamment des opérateurs de télécommunications tels que China Mobile et China Unicom, qui ont activement construit des stations de base pour communications photovoltaïques dans des zones reculées. Qualité de la communication de la station de base de communication.

Introduisons maintenant brièvement le principe et la structure de l’alimentation en énergie solaire des stations de base de communication:

1. Principe et composition de la production d'énergie solaire photovoltaïque

La production d'énergie solaire photovoltaïque utilise des cellules solaires pour convertir l'énergie de la lumière solaire en énergie électrique qui, après la manipulation du manipulateur, est directement alimentée vers le circuit ou la puissance de charge correspondante, tandis que l'énergie électrique restante est stockée la nuit dans la batterie. Fournir une alimentation de secours en cas de manque d'énergie dans la cellule solaire.

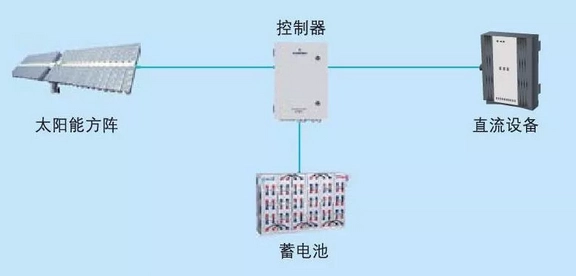

Composants principaux de l'équipement: panneaux solaires,Contrôleur photovoltaïque, boîte de bus, support de panneau solaire, batterie, câble, etc.

太阳能充电控制器

Le manipulateur est un dispositif de surveillance permettant de charger et de décharger activement la batterie. Lorsque la batterie est complètement chargée, il coupe activement le circuit de charge ou convertit la charge en mode de charge flottant de sorte que la batterie ne soit pas surchargée. L'invite d'alarme et les actions de protection associées seront émises à temps pour que la batterie puisse fonctionner de manière fiable pendant une longue période. Lorsque les piles sont rétablies, le système retrouve activement son état normal.

2. Calcul de charge et équipement pour système de production d'énergie solaire

2.1 Ressources de Shantou

D'après le logiciel d'analyse d'ingénierie des énergies renouvelables RETScreen ", la valeur moyenne du rayonnement solaire de Shantou a atteint 3,89 heures et les valeurs du rayonnement solaire en février et mars étaient les plus faibles, soit 3,08 et 3,15 heures respectivement. Le système était facturé pendant 3 jours.

2.2, équipement de plaque de batterie solaire

Puissance totale du panneau solaire = puissance de la charge × durée de la consommation d'énergie (H) / heure de pointe d'ensoleillement (H) / facteur de perte (0,75);

Selon l'équipement de la micro-station, la puissance de charge est de 100 W, la durée de consommation de l'alimentation est de 24 heures et la durée d'ensoleillement de pointe est de 3,08 heures;

La puissance totale du générateur solaire est de 100 W × 24 / 3,08 / 0,75 = 1039 W.

2.2, équipement de batterie

BC = A × QL × NL × TO / CC

Où: BC est la capacité de la batterie, A est le facteur de sécurité, prenant entre 1.1 et 1.4, prenant généralement 1.1;

QL est la consommation quotidienne moyenne d'énergie de la charge, c'est-à-dire le courant de travail multiplié par les heures de travail quotidiennes;

NL est le plus long des jours de pluie continus;

TO est le coefficient de correction de la température, généralement pris au dessus de 0 ° C;

CC est la profondeur de décharge de la batterie, et la batterie plomb-acide générale prend 0,75.

BC = 1,1 × (2,08 × 24) × 3 × 1 / 0,75 = 220 Ah

Besoin d'être équipé de 2 jeux de batteries de 120AH.

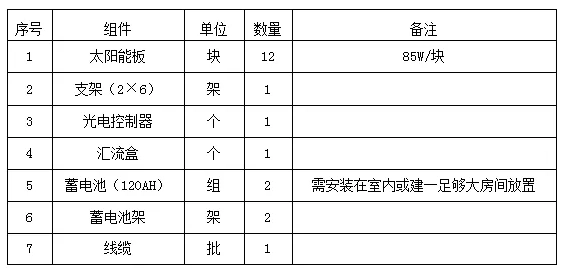

3, liste d'équipement

太阳能充电控制器


Photovoltaïque + communication

Photovoltaïque hors réseauSystème de communication capacité du centre commercial

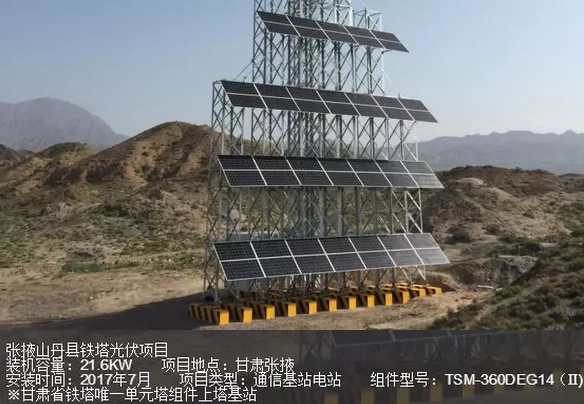

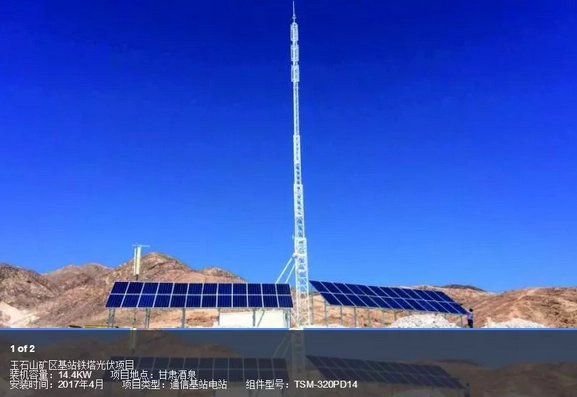

Les tours de fer chinoises utilisent 26 000 stations de base pour l'alimentation photovoltaïque hors réseau dans les zones isolées, avec une capacité installée totale d'environ 260 MW. Chaque année, 2 000 stations de base d'alimentation photovoltaïque hors réseau nouvellement construites sont installées et la capacité installée annuelle d'énergie solaire est d'environ 20 MWp.

Capacité du centre commercial du système de communication photovoltaïque connecté au réseau

La tour de fer chinoise compte désormais 1,2 million de stations de base alimentées par le secteur. Chaque année, 300 000 nouvelles centrales électriques sont construites et chaque station de base est équipée d'un système de production décentralisée photovoltaïque de 5 kW, et la capacité installée peut atteindre 1,5 GW.

太阳能充电控制器
太阳能充电控制器

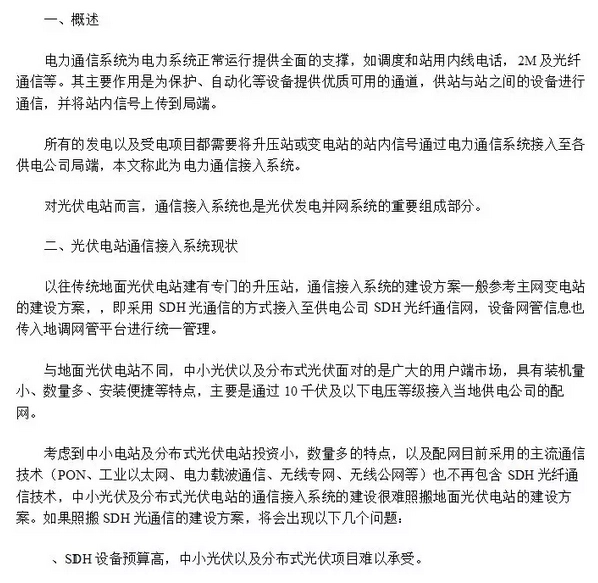

Discussion sur le statu quo et la tendance du plan de construction d'un accès de communication pour les centrales photovoltaïques

Avec le ferme soutien et les encouragements du pays pour la production d'énergie photovoltaïque, il y a de plus en plus de centrales photovoltaïques de petite et moyenne taille et de centrales photovoltaïques distribuées.

Ce document analyse le plan d’accès aux communications de flux d’énergie du flux principal et le plan de construction des communications du réseau de distribution actuel, puis combine les exigences techniques de la politique nationale en matière de réseau.

mppt 控制器

La communication de la station doit être satisfaite avec les exigences suivantes:

1Centrale photovoltaïqueLa communication de la station doit inclure la communication de gestion de la production et la communication de planification de la production.

2. Pour les grandes et moyennes centrales photovoltaïques, afin de répondre à la demande de planification de la production, il est conseillé de configurer un commutateur de dispatching contrôlé par la production pour les communications unifiées de production, de gestion et de planification de production.

3. L'alimentation en courant alternatif requise pour les équipements de communication dans les grandes et moyennes centrales photovoltaïques doit être alimentée par une source d'alimentation en courant alternatif à double circuit pouvant être commutée et sécurisée de manière active à partir de différentes stations.

4. L'équipement de communication de la station utilise une alimentation en courant continu dédiée. L'alimentation doit être en courant continu 48v. La capacité de l’alimentation dédiée à la communication doit être confirmée en fonction de la charge maximale requise pour le fonctionnement, et la décharge doit être maintenue pendant au moins une heure après la mise hors tension de l’alimentation en courant alternatif.

5. La centrale photovoltaïque ne peut pas configurer seule la salle de communication et l'équipement de communication est installé dans la salle de relais.

La communication système doit être satisfaite avec les exigences suivantes:

1. Les centrales photovoltaïques doivent être équipées d'installations de communication dédiées en contact avec le dispatching. Le système de communication doit satisfaire aux exigences de l’automatisation de la répartition, de la protection des relais, des dispositifs de sécurité active et de la répartition des téléphones pour la communication de puissance.

2. Il devrait exister un canal de dispatching solide entre la centrale photovoltaïque et l'organisation de dispatching du réseau. La grande centrale photovoltaïque reliée à l'organisation de répartition du réseau électrique doit disposer de deux canaux de répartition indépendants, tandis que la centrale photovoltaïque de taille moyenne reliée à l'organisation de répartition du réseau doit être dotée de deux canaux de répartition indépendants.

3. Le mode de communication et la transmission des informations entre la centrale photovoltaïque et l'organisation de répartition du réseau électrique doivent être confirmés par consensus après avoir été consensuels et clairement définis dans la conception du plan du système d'accès.

Centre commercial de communication photovoltaïque big cake

En 2017, le centre commercial photovoltaïque de communication représentait environ 130 milliards de yuans, dont 24,1% du nombre total de centres commerciaux dans le monde, la Chine étant le plus grand centre commercial de l'industrie photovoltaïque dans le secteur des communications. 19,3%, la taille des centres commerciaux dans les autres régions est encore relativement petite.

Un nouveau chercheur du secteur de la pensée a déclaré que la Chine avait développé une carrière dans le photovoltaïque des communications et que ses compétences étaient relativement sophistiquées. La méthode de force importante. À l'avenir, avec l'expansion des communications mobiles, la demande de communications mobiles en Afrique, en Amérique du Sud, en Asie du Sud-Est et en Inde continuera d'augmenter et la vitesse de construction des stations de base de communications s'accélérera. Par conséquent, l’Afrique, l’Amérique du Sud, l’Asie du Sud-Est et l’Inde disposent de vastes centres commerciaux de communication photovoltaïque qui constituent de meilleures destinations pour les centres commerciaux d’outre-mer.
