あなたの位置: 在宅 > カテゴリー > GALAXYハイパワーシリーズ > IPandee High Power and High Voltage 96V 192V 216V 240V 384V MPPTソーラーコントローラー
IPandee High Power and High Voltage 96V 192V 216V 240V 384V MPPTソーラーコントローラーIPandee High Power and High Voltage 96V 192V 216V 240V 384V MPPTソーラーコントローラーIPandee High Power and High Voltage 96V 192V 216V 240V 384V MPPTソーラーコントローラーIPandee High Power and High Voltage 96V 192V 216V 240V 384V MPPTソーラーコントローラーIPandee High Power and High Voltage 96V 192V 216V 240V 384V MPPTソーラーコントローラー

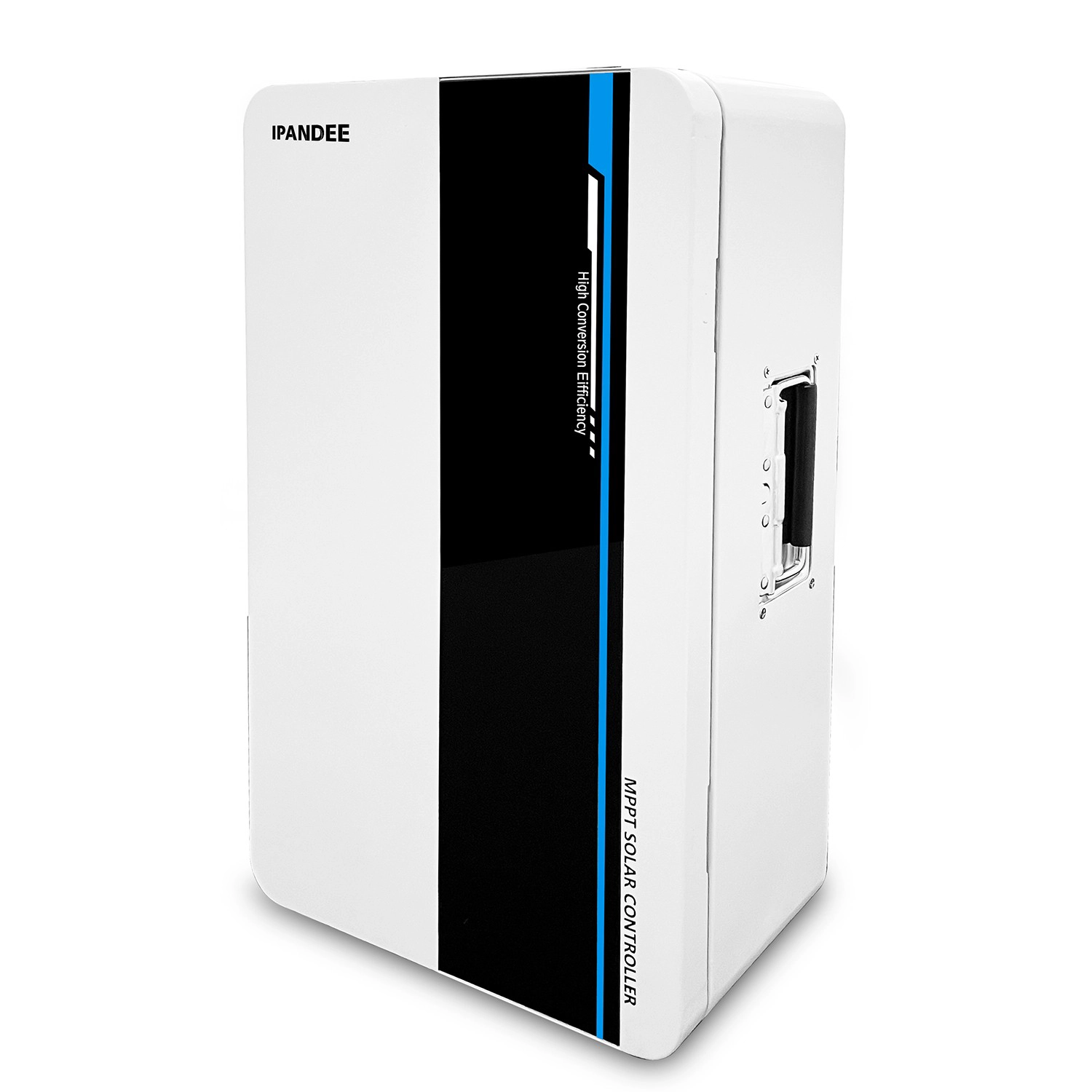

IPandee High Power and High Voltage 96V 192V 216V 240V 384V MPPTソーラーコントローラー

  • モデル:ギャラクシー
  • システム電圧:DC96V/192V/216V/240V/384V自動認識
  • 定格電流:50a; 60a; 70a; 80a
  • 最大PV(VOC)電圧:430V/850V
高出力および電圧96V 192V 216V 240V 384V MPPTソーラーコントローラー




Galaxyシリーズは、高効率MPPTチャージコントローラーを備えた最大パワーポイント追跡(MPPT)関数です。PV入力、充電器電圧、RS485またはRS232(オプション)、LAN通信ポートなど、多くの利点があります。モジュラー設計、少量、軽量、高い変換効率。ソーラー市場で最もハイエンド製品です。






製品モデル
モデル バッテリーシステム マックス。PV入力電圧 定格電流
Galaxy-B96-XXA 96V (8*12V) 430V 70a; 80a
Galaxy-B192-XXA 192V (16*12V 430V 50a; 60a
Galaxy-B216 216V (18*12V
Galaxy-B240-XXA 240V (20*12V)
Galaxy-B384-XXA 384V(32*12V) 850V 70a; 80a


特徴
1.効率的なMPPTアルゴリズム、MPPT効率≥99.5%、および最大98%のコンバーター効率があります。
2.充電モード:3つのステージ(一定電流、一定の電圧、浮動電荷)、バッテリーのサービス寿命を延長します。
3.フォータイプのロードモード選択:オン/オフ、PV電圧制御、デュアル時間制御、PV+時間制御。
4.一般的に使用される3種類の鉛酸バッテリー(シール\ gel \ flooded)パラメーター設定は、ユーザーが選択し、ユーザーは他のバッテリー充電のパラメーターをカスタマイズすることもできます。
5.現在の制限充電機能があります。PVの電力が大きすぎる場合、コントローラーは自動的に充電電力を維持し、充電電流は定格値を超えません。
6.システム電源のアップグレードを実現するために、マルチ - マシンを並列にサポートします。
7.高解像度LCDディスプレイ機能実行中のデータと動作ステータスを確認するために、コントローラーディスプレイパラメーターの変更をサポートできます。
8.RS485コミュニケーション、便利なユーザーの統合管理と二次開発への通信プロトコルを提供できます。
9.アプリクラウド監視を実現するためのSupport PCソフトウェア監視とWiFiモジュール。
10.CE、ROHS、FCC認定は承認されており、クライアントがさまざまな認定に合格するのを支援できます。
11。2年の保証、および2〜10年の延長保証サービスも提供できます。

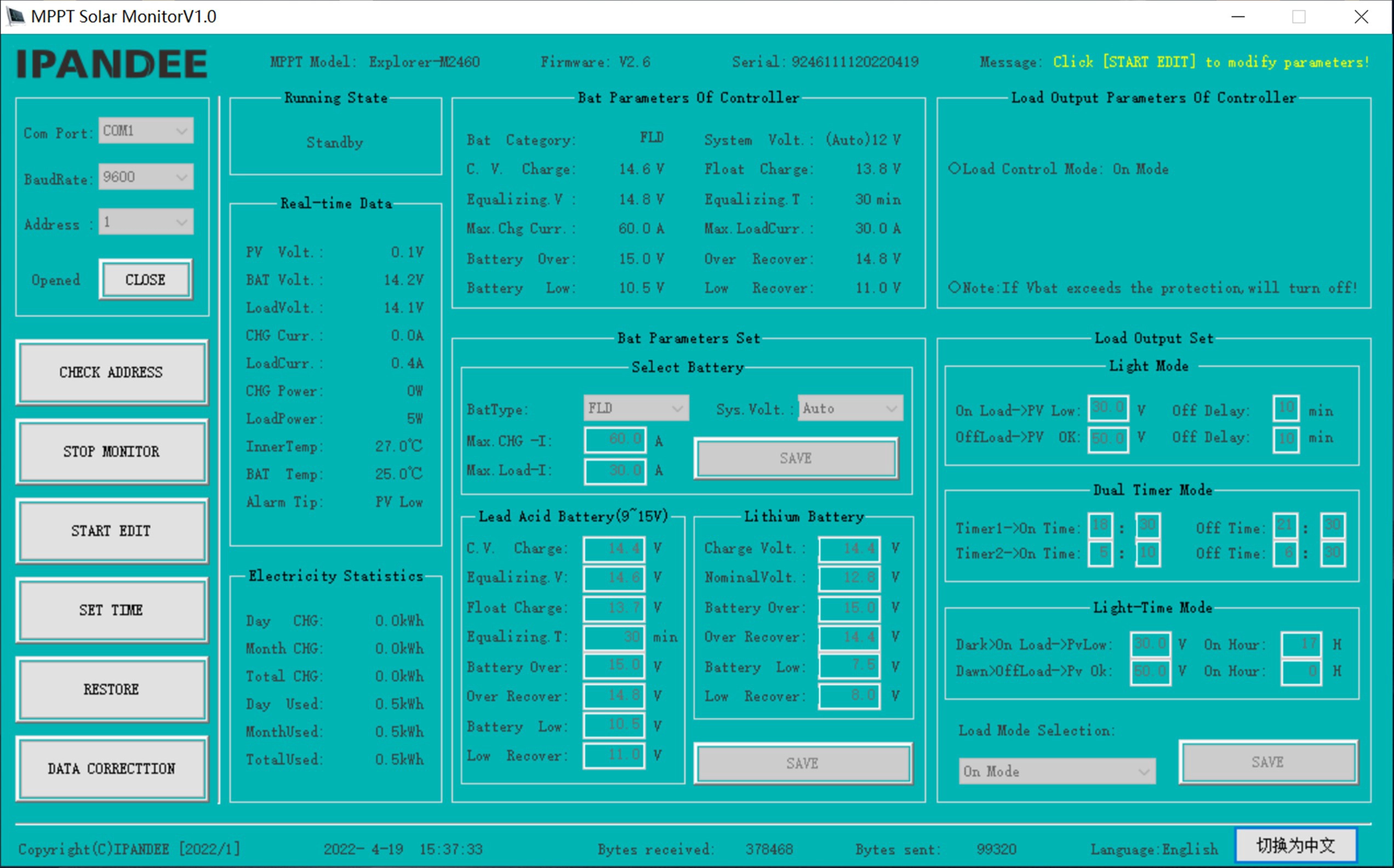

PCソフトウェア、監視ソフトウェア、パラメーターの表示と設定




PCソフトウェア

充電および放電ステータス、PV電圧、電荷電圧、電荷電流など、および関連するパラメーターを設定できます。


パラメーター

銀河 シリーズ B96 B192 \ B216
パワーモデル 70a 80a 100a 50a 60a 70a 80a 100a
製品カテゴリ コントローラープロパティ MPPT(最大パワーポイント追跡)
MPPT効率 ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98% ≥98%
システム電圧 DC96V DC192V \ DC216V(DC220V)\ DC240V
videntificationの範囲 DC72V〜DC128V DC144V〜DC256V \ DC162V〜DC288V \ DC180V〜DC320V
熱浸透方法 インテリジェントなファン冷却
入力特性 開回路VMAX-PV DC430V DC430V DC430V DC660V DC660V DC660V
充電vstart-pvを開始します VBAT+20V VBAT+20V VBAT+20V VBAT+20V VBAT+20V VBAT+20V VBAT+20V VBAT+20V
低保護vlow-pv VBAT+10V VBAT+10V VBAT+10V VBAT+10V VBAT+10V VBAT+10V VBAT+10V VBAT+10V
オーバープロテクションVover-PV DC430V DC430V DC430V DC430V DC430V DC660V DC660V DC660V
定格PVパワー 7280W 8320W 10400 10400W \ 12480W \ 14560W \ 16640W \ 20800W \
11700W \ 14040W \ 16380W \ 18720w \ 23400W \
13000W 15600W 18200W 20800W 26000W
電荷特性 選択可能なバッテリータイプ 密閉鉛酸、ジェルバッテリー、浸水(他の種類のバッテリーも定義できます) - デフォルトのジェルバッテリー
電荷定格電流 70a 80a 100a 50a 60a 70a 80a 100a
充電方法 3段階:定電流(高速充電) - コンセント電圧膨張電荷
負荷特性 負荷電圧 バッテリー電圧と同じです バッテリー電圧と同じです
ロード定格電流 70a 80a 100a 50a 60a
ロード制御モード オン\オフモード、PV電圧制御モード、デュアルタイムコントロールモード、PV +時間制御モード
ディスプレイと通信 ディスプレイモード LCD128*64ドット/バックライトディスプレイ
通信モード 8ピンRJ45ポート/RS485/サポートPCソフトウェア監視/サポートWiFiモジュールは、アプリクラウド監視を実現する
その他のパラメーター 機能を保護します 電圧保護、接続の逆の保護の防止などの入出力。
動作温度 -20℃〜+50℃
保管温度 -40℃〜+75℃
IP(イングレス保護) IP21
純重量(kg) 14.7kg 14.7kg 18.8kg
総重量(kg) 16.6kg 16.6kg 20.6kg
製品サイズ(mm) 371*500*187 371*500*187 391*500*227
梱包サイズ(mm) 590*420*270 590*420*270 590*440*320

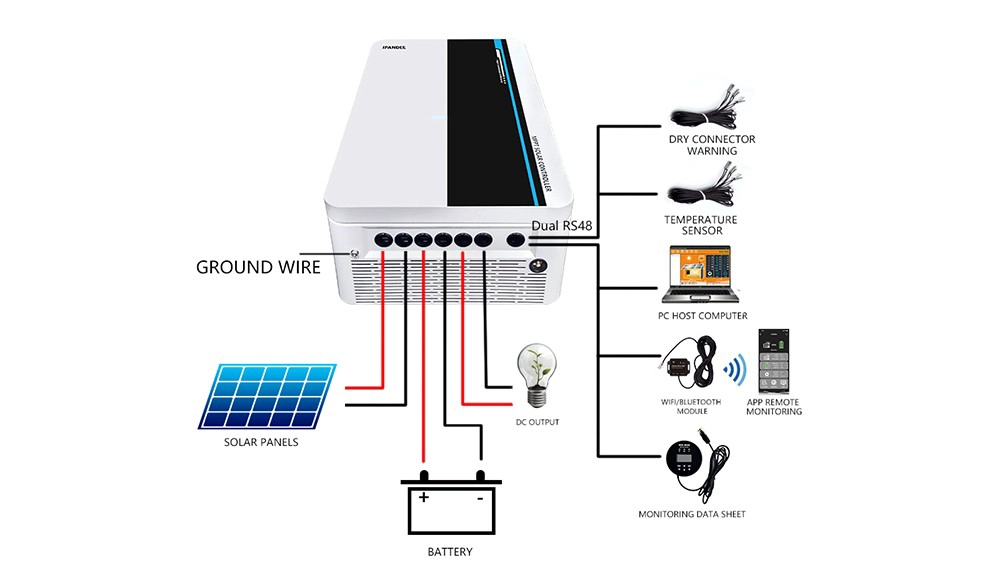

システム接続図

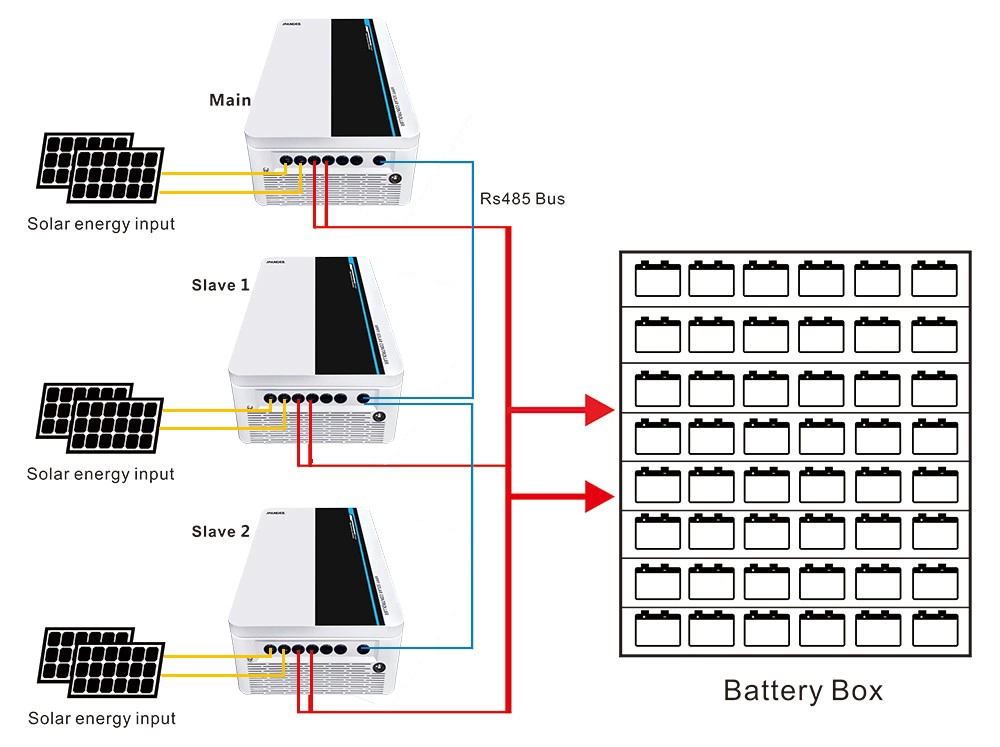

並列接続図



注:上記は会社の標準パラメーターです。変更は、公式Webサイトを確認してください。
